描述
产品详情

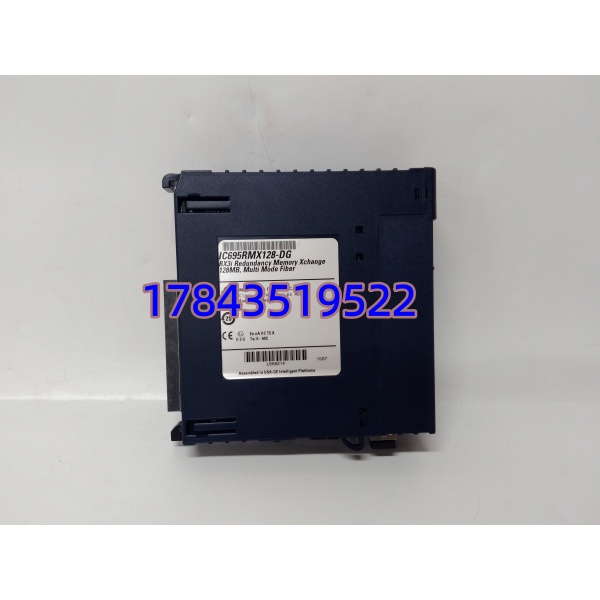

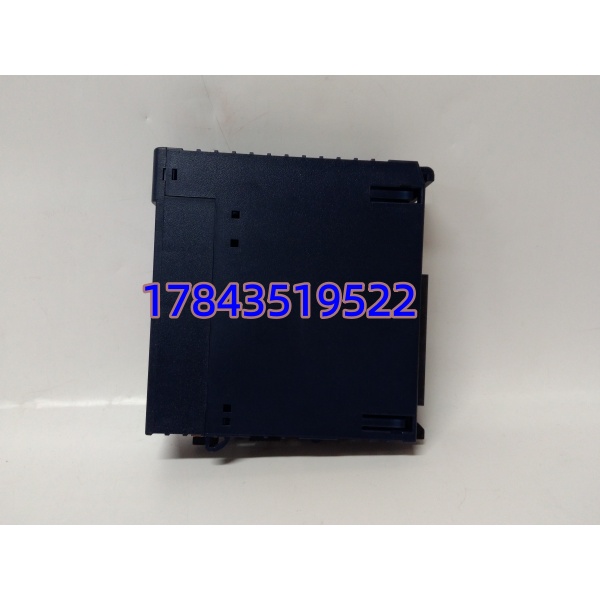

・型号：IC695RMX128
・品牌：GE Fanuc
・系列：PACSystems RX3i
规格参数
| 参数项 | 技术指标 |
|---|---|
| 共享内存 | 128MB DDR2 SDRAM 反射内存 |
| 光纤接口 | 2 路 LC 单模光纤收发口 |
| 光纤传输速率 | 2.12 Gbaud |
| 最大网络节点 | 256 个（反射内存环网） |
| 主备切换时延 | ＜10ms |
| 背板供电需求 | 3.3VDC 580mA，5VDC 220mA |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95%，无冷凝 |
| 安装规格 | RX3i 标准单槽背板，支持热插拔 |
| 兼容 CPU | IC695CRU320 冗余控制器 |
| 配对模块 | 同型号 IC695RMX128 成对使用 |
| 外形尺寸 | 97.5mm×35mm×103.8mm |
| 认证标准 | UL、cUL、CE、RoHS |
| 背板总线带宽 | 533MB/s |
产品介绍
IC695RMX128 是 RX3i 冗余控制系统专用数据同步卡，分两种工作模式。第一种搭配成对冗余 CPU 使用，两块 RMX 通过光纤形成闭环链路，实时同步程序、过程变量、报警缓存，主控制器故障时备用机直接读取完整镜像数据，无数据断层。 普通以太网同步存在毫秒级延迟，高频调节回路容易出现切换扰动；这款模块硬件级反射内存直写，任一节点变量修改同步推送全网。对比同系列 IC695CMX128，RMX 增加冗余专用同步逻辑，更适配连续生产无停机需求；光纤传输隔绝变频器、高压柜电磁干扰，长距离机柜组网不用增设信号中继。
应用场景与行业案例
痛点切入
普通单 CPU 系统主控硬件损坏，整套调节、联锁逻辑全部中断，工艺必须全线停机；以太网同步冗余方案数据刷新慢，高精度流量、压力回路切换瞬间出现调节震荡；铜缆同步线缆易受现场强电干扰，频繁丢包导致冗余失效。
典型场景
- 火电锅炉、汽机辅控系统：双 CPU 冗余架构，两块 IC695RMX128 光纤闭环同步，保障燃烧、给水保护回路无扰切换。
- 炼化加氢、连续精馏装置：多套 RX3i 控制器组成反射内存环网，共享原料配比、负荷联锁参数。
- 天然气长输压气站：室外分离机柜远距离光纤互联，压缩机防喘振逻辑跨控制器同步。
- 轨道交通信号联锁控制柜：高可靠冗余配置，单点硬件故障不影响全线设备动作。
- 大型水厂深度处理车间：多池体流量、液位数据跨控制器实时共享，联动加药调节。
真实案例
某年产 60 万吨合成氨装置采用两套 RX3i 冗余 CPU，原配 RMX 卡光纤收发芯片老化，每日不定时报 LINK 故障，主备同步中断，系统强制退出冗余模式。现场采购一对全新 IC695RMX128 替换，按手册搭建双光纤闭环回路，上电自动同步全部程序与过程变量。后续运行中主 CPU 背板通讯故障，系统 9ms 完成切换，合成氨负荷未波动、未触发安全联锁。自控班组反馈，对比早年普通网口冗余方案，切换扰动完全消除，每月减少数次降负荷检修。
