GE IC695NIU001 | RX3i 系列以太网网络接口单元

描述

关键技术规格

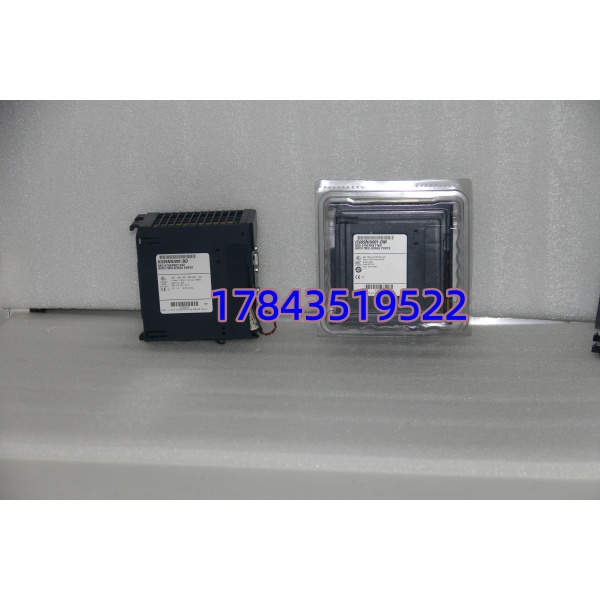

IC695NIU001.

产品深度介绍

IC695NIU001 是 GE PACSystems RX3i 系列的高性能以太网网络接口单元（NIU Plus），作为分布式 I/O 架构的核心网关，实现 RX3i 控制器与本地 / 远程 I/O 站（含 legacy 90-30 系列）的高速、可靠数据交换。

双千兆以太网端口支持线速传输与网络冗余（如环网拓扑），确保通信无中断；原生支持 GE 专属 SRTP 协议（设备间高速通信），同时兼容 Modbus TCP、EGD 等开放协议，便于与第三方设备（如 HMI、SCADA、变频器）无缝集成。

内置 20KB 本地逻辑，可独立运行简单控制程序，减轻 CPU 负担；10MB Flash 用于固件升级与数据存储，支持在线更新；电池供电实时时钟（RTC）确保事件记录时间精准，电池寿命约 5 年。

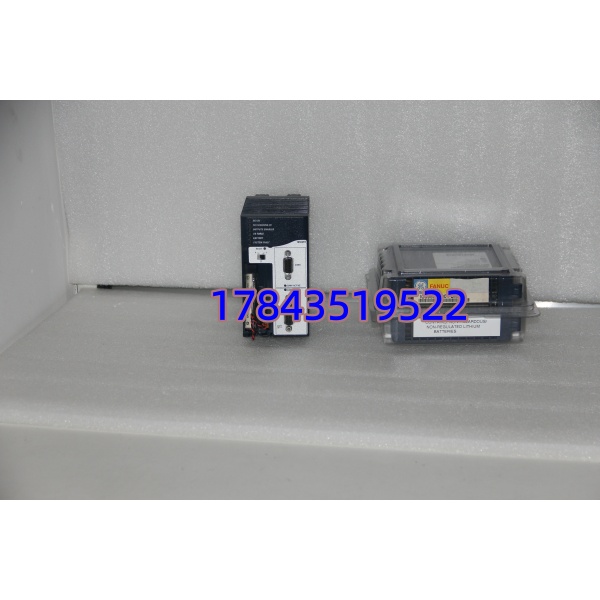

IC695NIU001.

应用场景与行业案例

工程痛点

大型工厂设备分布分散，传统集中式 I/O 布线成本高、抗干扰差；老旧 90-30 系统需升级但保留现有 I/O，新旧系统兼容难；网络通信需高实时性与冗余，避免停机。

典型应用场景

1. 汽车制造生产线连接 RX3i CPU 与分布式 I/O 站（含 90-30），实现焊接、涂装、总装车间设备高速联动，双网口冗余保障通信不间断。
2. 电力变电站 / 电厂辅控作为 EGD 主站，实时采集电网设备状态，远程控制开关设备；兼容 legacy 90-30 I/O，平滑升级老旧系统。
3. 水处理 / 环保工程分布式 I/O 架构连接现场仪表、传感器与执行器，Modbus TCP 协议集成第三方水质分析仪，数据传输稳定可靠。
4. 油气 / 化工行业宽温（0°C~+60°C）与抗振动设计适配恶劣环境，SRTP 协议保障关键控制回路实时性，本地逻辑实现现场独立控制。

真实案例

某大型汽车厂多条产线使用 GE 90-30 PLC，计划升级至 RX3i 但保留现有 I/O。采用 IC695NIU001 后：

• 无缝兼容：直接连接 90-30 I/O 模块，无需更换现场设备，节省成本 60%；
• 高速通信：双千兆网口实现产线设备实时联动，响应时间 < 10ms；
• 冗余可靠：环网拓扑避免单点故障，系统连续运行 18 个月无通信中断；
• 本地控制：20KB 本地逻辑实现产线单元独立控制，减轻 CPU 负载 30%。

质量透明化检测流程

1. 入库验收核对原厂标签、序列号、外观无破损、金手指无氧化、端子完好，附带合格证与质保卡。
2. 上电功能测试接入 RX3i 测试机架，加载背板电源，测试双网口通信（10/100/1000Mbps 自适应）、串口收发正常，LED 状态指示正确。
3. 协议兼容性测试配置 SRTP、Modbus TCP、EGD 协议，与 RX3i CPU、90-30 I/O、第三方 HMI 数据交换稳定，无丢包、无延迟。
4. 本地逻辑与存储测试下载测试程序至 20KB 本地逻辑，运行正常；10MB Flash 读写、固件升级成功。
5. 环境与老化测试高温（+60°C）老化 2 小时，功能正常；绝缘测试、抗干扰测试合格，符合工业标准。
6. 包装出库贴 QC 合格标签，防静电袋密封，加厚纸箱加固，防潮抗摔，附质保卡与技术文档。

技术避坑指南

1. 固件版本不兼容
   • 问题：旧版固件不支持新功能或与 CPU 通信异常。
   • 避坑：使用 Machine Edition Logic Developer v5.51 及以上版本配置，定期升级至最新固件。
2. 网络拓扑错误
   • 问题：双网口接线错误导致网络风暴或冗余失效。
   • 避坑：严格按手册接线，网口 1 接主网、网口 2 接冗余网，配置环网协议（如 MRP）。
3. 串口隔离缺失
   • 问题：RS-485 串口接地不良导致地环干扰，数据错误。
   • 避坑：必须使用隔离器（如 IC690ACC903），串口设备单点接地。
4. 本地逻辑滥用
   • 问题：20KB 本地逻辑运行复杂程序导致过载、死机。
   • 避坑：本地逻辑仅用于简单控制（如联锁、报警），复杂逻辑由 CPU 处理。
