描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输入电压 | 85–264VAC（50/60Hz）；100–300VDC |
| 输入功率 | 90VA（AC）；50W（DC） |
| 冲击电流 | 4A 峰值，最长 250ms |
| 总输出功率 | 30W |
| 输出 1（背板） | +5VDC，15W（最大 3A） |
| 输出 2（继电器） | +24VDC，20W（非隔离） |
| 输出 3（隔离） | +24VDC，15W（隔离，供 I/O/ 传感器） |
| 保护特性 | 过流、过压、短路保护；智能熔断 |
| 工作温度 | -20°C ~ +60°C |
| 尺寸（高 × 宽 × 深） | 132 × 33 × 106 mm |
| 重量 | 约 0.51 kg |
| 安装位置 | 90-30 机架最左侧第一槽 |

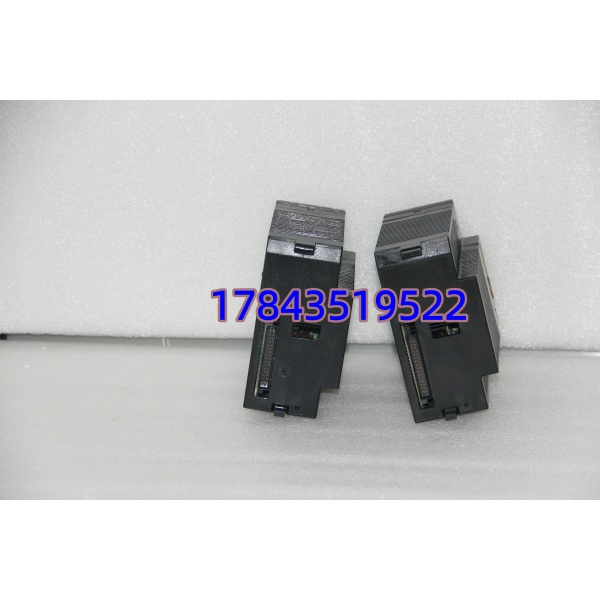

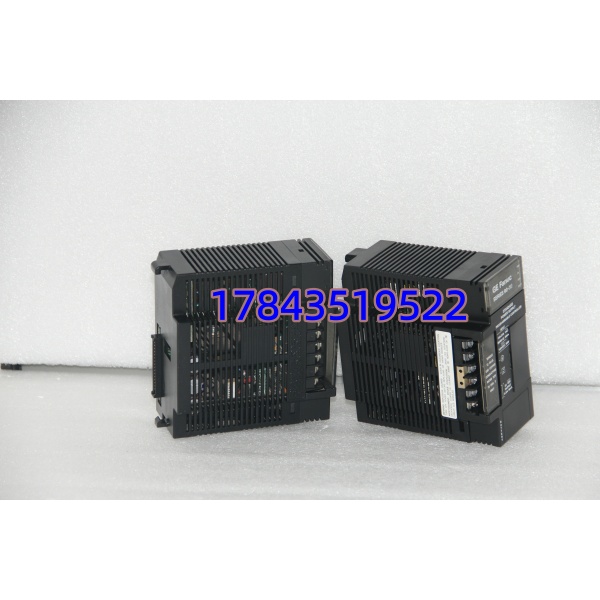

IC693PWR321
产品深度介绍
IC693PWR321 是 GE Fanuc 90-30 系列的标准型 30W 电源模块，专为 90-30 PLC 机架供电设计，必须安装在机架最左槽。模块接受宽范围 AC/DC 输入，转换为三路稳定 DC 输出：+5VDC 给背板 CPU 与逻辑电路、非隔离 24VDC 给继电器输出模块、隔离 24VDC 给输入模块与传感器，隔离设计有效抑制地环干扰。
内置过流 / 过压 / 短路保护与智能熔断器，故障时自动切断输出保护后端设备；LED 指示灯显示电源正常、故障与备用电池状态；支持冗余双电源配置，主电源故障时无缝切换，保障系统不间断运行。

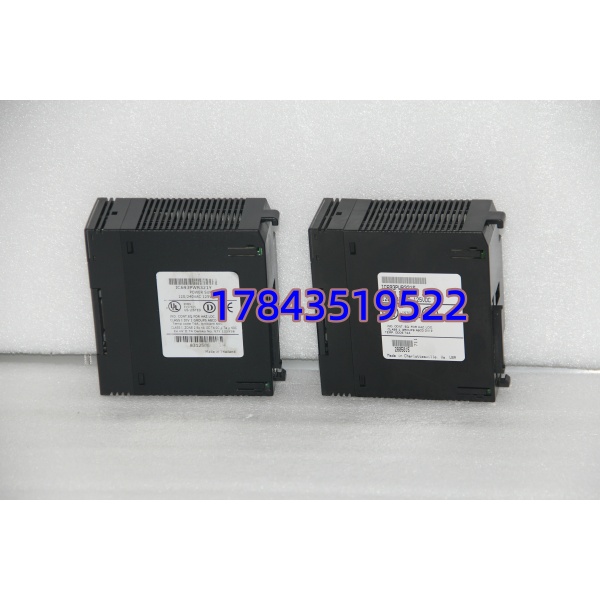

IC693PWR321
应用场景与行业案例
工程痛点
老旧 90-30 系统电源老化、输出不稳、无隔离，导致 I/O 误动作、模拟量漂移、系统频繁停机；现场电压波动大（±20%），普通电源易损坏。
典型应用场景
- 制造业生产线为 90-30 机架 CPU、数字量 / 模拟量 I/O、传感器供电，适配车间电压波动与电磁干扰环境。
- 电力变电站 / 电厂辅控宽电压输入适配电网波动，隔离 24VDC 保障信号采集稳定，冗余配置提升系统可靠性。
- 水处理 / 环保工程为现场仪表、传感器与 PLC 提供隔离电源，防止地电位差干扰，确保水质参数精准采集。
- 化工 / 油气行业宽温（-20°C~+60°C）与抗振动设计适配恶劣环境，保护控制设备长期稳定运行。
真实案例
某汽车零部件厂 90-30 系统原配电源老化，常因电压波动停机，影响产能。更换 IC693PWR321 后：
- 宽电压输入（85–264VAC）完美适配车间电网波动；
- 隔离 24VDC 彻底解决传感器信号漂移问题；
- 冗余配置实现电源无缝切换，系统连续运行 12 个月无停机，产能提升 20%。
质量透明化检测流程
- 入库验收核对原厂标签、序列号、外观无破损、金手指无氧化、端子完好，附带合格证。
- 上电功能测试接入 90-30 测试机架，加载 AC120/240V 与 DC125V 输入，测量三路输出电压（精度 ±1%），LED 状态正常。
- 负载与保护测试满载（30W）老化 2 小时，温度正常；模拟短路 / 过流，保护功能可靠触发，无损坏。
- 隔离与绝缘测试隔离 24VDC 与背板 5VDC 间绝缘≥20MΩ，隔离电压 1500VAC/1min 无击穿。
- 包装出库贴 QC 合格标签，防静电袋密封，加厚纸箱加固，防潮抗摔，附质保卡。
技术避坑指南
- 安装位置错误
- 问题：装在非最左槽，电源无法给背板供电，系统报错。
- 避坑：必须安装在机架最左侧第一槽，不可与其他模块互换槽位。
- 输入电压接错
- 问题：将 220VAC 接入 DC125V 端子，或反之，导致模块烧毁。
- 避坑：严格按端子标识接线：AC 接 L/N/ 地，DC 接正 / 负；禁止交直流混接。
- 过载使用
- 问题：总负载超过 30W，导致电源过热、保护频繁动作、输出不稳。
- 避坑：计算所有 I/O、传感器总功耗，严格控制在 30W 以内；大功率外设单独供电。
- 忽略隔离与接地
- 问题：隔离 24VDC 与非隔离 24VDC 混用，或接地不良，导致信号干扰、误动作。
- 避坑：隔离 24VDC 专供输入模块 / 传感器，非隔离 24VDC 专供继电器输出；系统单点接地，抑制地环干扰。
