GE IC693MDL646 | 90‑30 系列直流输入模块 工业 PLC 备件

描述

关键技术规格

IC693MDL646

产品深度介绍

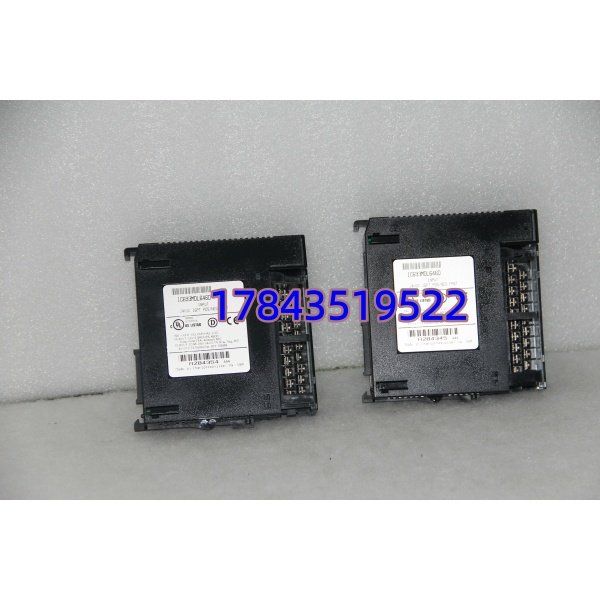

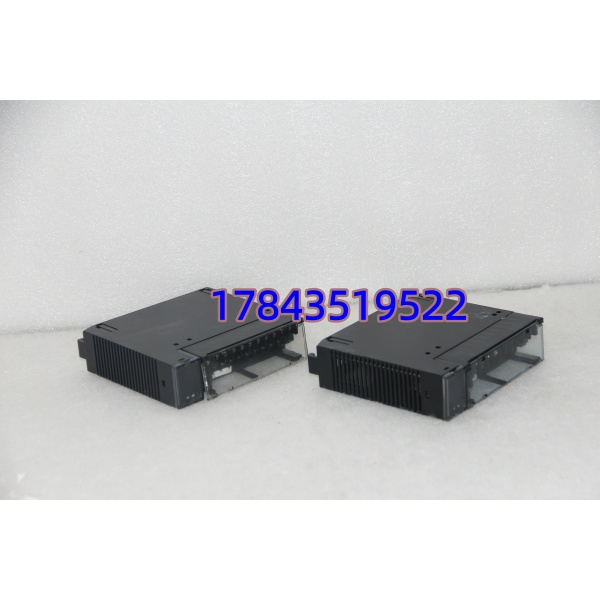

GE IC693MDL646 是 90‑30 PLC 系统配套 16 点隔离数字量输入模块，专为现场开关、按钮、继电器触点、接近开关等设备信号采集设计。模块自带电气隔离结构，可削弱车间变频、动力线缆带来的电磁干扰，减少信号误触发。

硬件电路经过工业老化筛选，长期连续运行表现稳定。紧凑单槽位结构，适配标准 90‑30 机架，拆装便捷，端子布局规整，便于现场布线与日常点检维护。多用于老旧自控系统备件更换与现场改造扩容。

应用场景与行业案例

长期做厂区电气维护都清楚，90‑30 存量设备占比极高，现场输入卡老化、触点误判、通道损坏十分常见。原厂供货周期漫长，临时替换件隔离性不足，容易出现批量信号抖动。

典型应用场景

1. 化工行业现场阀门限位、泵类运行反馈、就地按钮信号采集，适应多粉尘、强电磁工况。
2. 水处理行业格栅、刮泥机、加药设备开关量反馈，保障联锁逻辑稳定可靠。
3. 通用制造流水线限位开关、安全门、急停回路信号接入，满足设备安全联锁要求。
4. 电力辅控风机、水泵等辅机状态点位采集，适配电站连续运行工况。

真实案例

河北一家热力分厂，整套 90‑30 控制装置服役超过 12 年，原有输入模块部分通道老化，经常无故误报设备状态，导致联锁频繁误动作。原厂订货周期超过两个月，生产线无法长期带病运行。现场更换 IC693MDL646 后，端子直接对插，无需修改线路与程序。隔离电路有效抑制厂区变频器干扰，点位反馈精准稳定，近两年未再出现信号异常问题，企业同步备货同款模块作为应急储备。

IC693MDL646

质量透明化检测流程

1. 入库验收检测逐件核验原厂标签、序列号与出厂资料，完成外观全检。板卡无发黄、氧化、裂纹，无后期焊接维修痕迹，核对出厂合格证。
2. 上机功能测试使用 GE 90‑30 原厂测试机架搭建试验环境，搭配 Fluke 115 仪表实测供电与输入回路。逐路模拟高低电平信号，检测通道响应与指示灯状态，连续 24 小时通电带载运行，留存测试记录。
3. 电气参数测试采用 500V 摇表完成绝缘电阻检测，数值大于 10 MΩ。同步完成接地连续性检查，排查隐性电路缺陷，符合工业电气安全规范。
4. 固件与配置验证读取板卡硬件版本信息，记录基础配置参数，备份出厂默认设置，方便现场快速对照匹配。
5. 最终质检与包装质检人员逐项复核测试数据并签字确认。模块独立密封防静电袋，外层搭配气泡膜与加厚纸箱，粘贴质检合格标签，避免运输磕碰。

技术避坑指南

1. 输入类型混淆

现场存在源型、漏型两种接线方式，模块虽通用，但接线极性接反会造成通道无信号。更换前务必拍照留存旧端子接线方式，按同款规范复刻接线。早年现场遇到过检修人员凭经验接线，整排点位无反馈，返工耗时半天。

2. 隔离性能忽视

非隔离通用模块在变频密集车间极易信号跳变，本款带隔离架构，不要随意改用普通替代卡。老旧改造项目优先选用隔离型号，降低后期联锁故障概率。

3. 机架背板负载超标

多块 I/O 模块密集安装时，需要核算背板总电流，预留 20% 功率余量。电源长期满载运行，会出现模块掉线、随机报错等隐性问题。
