描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | IC693DNM200 |
| 适配机架 | 90-30 全系列 5/10/16 槽机架，单槽占用（不可插 CPU 0 号槽） |
| 兼容 CPU | IC693CPU311/331/350/363/364 全系列处理器 |
| 总线协议 | DeviceNet 标准主站协议，支持 UCMM 显式报文 |
| 通讯波特率 | 125 kbps / 250 kbps / 500 kbps 软件可配置 |
| 最大挂载从站 | 63 台 DeviceNet 从站，单从站支持 2 组 I/O 连接，合计 126 路 I/O 链路 |
| 单从站数据容量 | 输入 255 字节、输出 255 字节；整机最大 3972 字节输入 / 输出缓存 |
| 通讯模式 | 轮询、状态变更 COS、周期频闪三种数据刷新模式 |
| 硬件接口 | 1 组 DeviceNet 五孔端子、1 路 9 针 RS232 调试串口 |
| 背板供电 | 背板 5V DC 取电，额定 0.5 A，无需外部辅助电源 |
| 现场总线供电 | 总线侧 12~24 V DC，独立于 PLC 背板回路 |
| 面板指示灯 | Module OK、Network、Error、从站故障状态 LED |
| 工作温区 | -10 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%~95%，无冷凝 |
| 防护等级 | IP20，仅限控制柜内 DIN 机架安装 |
| 硬件区分 | 与 IC693DNM100 固件、总线缓存不互通，无法直接替换 |
产品深度介绍

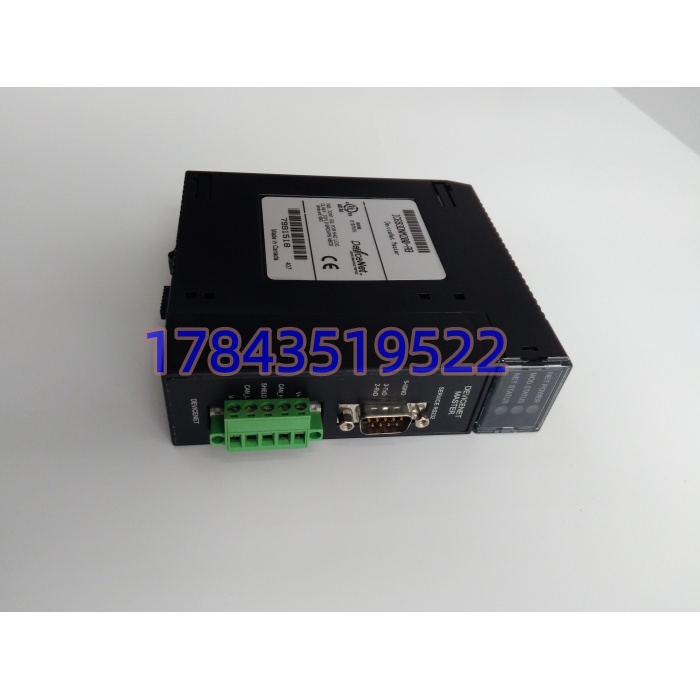

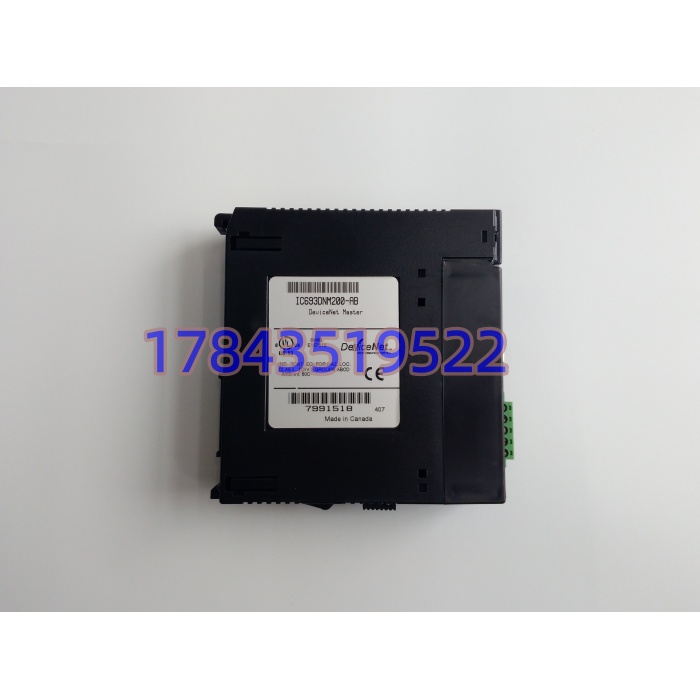

IC693DNM200 是 GE 90-30 PLC 专用 DeviceNet 总线主站模块，插入机架扩展槽后，PLC 可直接管理整条 DeviceNet 现场总线网络，对接远程数字 IO、伺服驱动器、变频、流量计、光电传感器等现场设备。模块自带独立 RS232 调试串口，无需占用 PLC 编程口，可单独扫描总线节点、读取从站故障代码、批量配置设备地址；总线数据采用硬件缓存异步交换，不会占用 CPU 主扫描周期，产线高速运行时无通讯卡顿、数据延迟问题。总线支持三种刷新模式，流水线点位密集场景选用 COS 状态变更模式，大幅降低总线负载；设备故障时面板对应故障灯亮，上位 PLC 同步上报故障节点地址，快速定位断线、短路、设备离线点位。90-30 平台早已停止量产，大量机床、包装、冶金存量设备仍在使用，原厂海外调货周期 40 天以上，模块损坏会导致整条产线远程设备失联，只能依靠现货备件缩短停机时长。
应用场景与行业痛点
流水线 DeviceNet 主站模块故障后，全线变频器、远程 IO、检测传感器全部离线，设备无法启停、无工艺采集数据，整条生产线停滞；原厂订货周期长，半成品堆积、人工损耗成本高昂。
典型应用场景
- 汽车冲压、组装自动化生产线伺服定位轴、输送变频器、安全门远程 IO 统一接入 DeviceNet 总线，IC693DNM200 统筹所有轴控与检测点位。
- 塑料挤出、注塑成套设备挤出变频、模温机、压力流量传感器走 DeviceNet 总线，集中采集温度、压力闭环调节。
- 包装、灌装、分拣流水线分道挡板气缸、计数光电、称重仪表分布式 IO 组网，总线故障会导致整条包装线停机。
- 冶金线材、轧钢辅机控制系统冷却风机、轧机辅助变频器、测温传感器远程采集，粉尘振动工况稳定长期运行。
- 小型水处理、污水就地自控柜加药泵、液位变送器、搅拌变频接入 DeviceNet，低成本分布式测点扩展。
真实抢修案例
浙江某汽车零部件冲压车间 2025 年 10 月 IC693DNM200 模块 Network 灯持续告警，全线伺服轴全部失联，冲压线全线停机。联系原厂订货周期 38 天，车间单日产能损失超 11 万。采购调取全新原装现货，运维提前导出总线节点组态、记录每台从站地址，更换模块后通过 RS232 串口一键下载总线配置，10 分钟内所有伺服、传感器通讯恢复，产线重启生产。后续车间常备两块同型号模块作为应急备件。
