产品详情

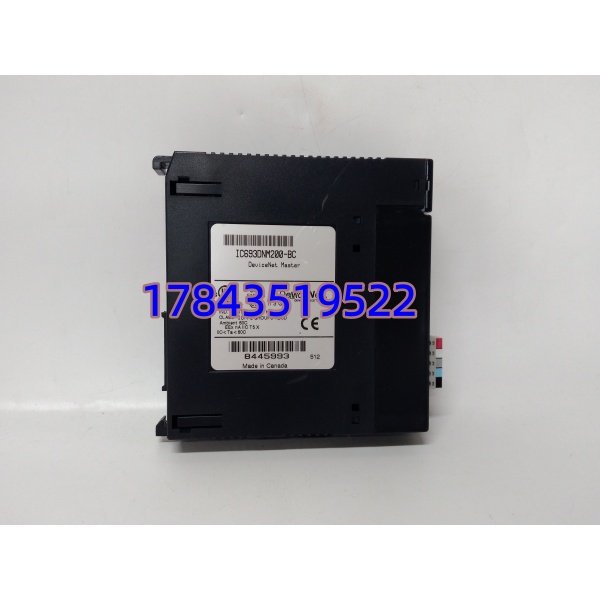

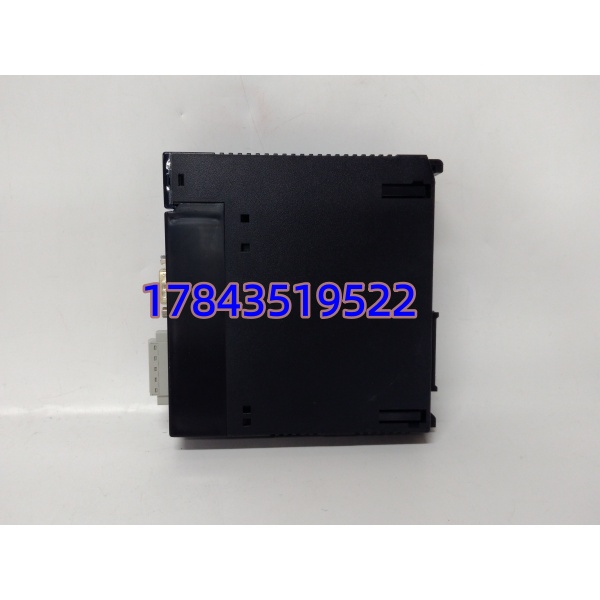

・型号：IC693DNM200
・品牌：GE Fanuc
・系列：Series 90-30 PLC
规格参数
| 参数项 | 原厂手册标准参数 |
|---|---|
| 总线协议 | ODVA 标准 DeviceNet Class2 主站 |
| 通讯波特率 | 125K/250K/500Kbps，拨码切换 |
| 最大从站节点 | 63 台单网段，单从站支持 2 组 IO 连接 |
| 整机数据吞吐 | 输入总缓存 3972 字节、输出总缓存 3972 字节 |
| 单从站单帧上限 | 输入 255 字节、输出 255 字节 |
| 通讯交互模式 | 轮询、频闪、周期上报、状态变更 COS、显式报文 UCMM |

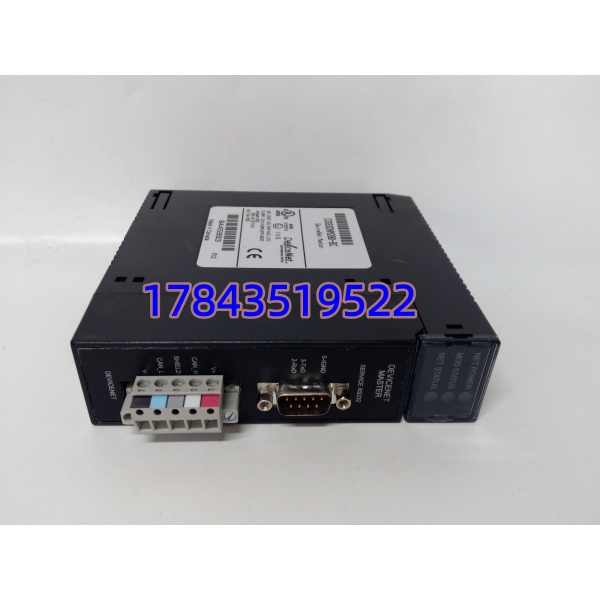

| 外部接口 | 5 针 DeviceNet 总线端子、9 针 RS232 调试串口 |
| 背板占用 | 90-30 机架单插槽，0/1 号 CPU 槽不可使用 |
| 模块供电 | 背板 5V 总线取电，整机功耗≤4.2W |
| 电气隔离 | 总线通道与背板 2000VAC 隔离（CD 版本隔离增强） |
| 工作环境温度 | 0℃ ~ +60℃（机柜内） |
| 存储温度区间 | -40℃ ~ +85℃ |
| 状态指示 | 模块运行灯、总线故障灯、节点通讯指示灯 |
| 兼容 CPU 型号 | IC693CPU331/340/350/363/374 全系列 90-30 处理器 |
| 整机尺寸 | 100(W)×125(H)×50(D)mm |
| MTBF 参考 | 常规工况＞10 万小时 |
产品介绍
IC693DNM200 是 90-30 机架专用 DeviceNet 总线扫描模块，插装在 PLC 背板后自动接管总线调度，把总线下所有分布式 IO、变频、阀岛的数据直接映射进 PLC% I/% Q 寄存器，程序读写逻辑和本地 IO 无差异。 坦白讲，传统现场控制采用一对一多芯电缆硬接线，流水线、泵组测点一多，柜内布线杂乱，后期改造需要大面积重新放线；加装这款总线模块后，整条产线仅用一根双绞线串联所有现场设备，施工工时能压缩大半。对比早期分立总线方案，它自带硬件故障诊断，节点掉线、总线短路会直接上报 CPU；CD 新版优化隔离电路，变频器启停产生的电磁干扰不会造成整网节点批量掉线，老旧 AB 版本在多变频场景更容易出现通讯闪断。
应用场景与行业案例
痛点切入
流水线、污水泵站、小型机组测点分散，硬接线线缆成本高，故障排查要逐根对线，停机检修耗时久；普通通讯模块不支持多类型从站混合挂载，变频器、远程 IO 无法共用一条总线；老款总线卡抗干扰差，电机启停时频繁丢节点，触发设备误停机。 整套 90-30 系统更换 CPU 成本高，加装总线模块即可扩容点位，不用替换整套机架控制器。
典型场景
- 汽车焊接流水线控制柜：挂载焊接机器人阀岛、光电传感器、分布式 IO，单总线覆盖整条装配工位，减少跨区域电缆铺设。
- 市政污水处理泵站：多台水泵 DeviceNet 变频器组网，单块模块统一采集转速、电流、故障信号上传中控。
- 化工小型反应撬装设备：现场智能压力变送器、气动阀岛接入总线，撬内狭小空间不用大量分线端子。
- 仓储分拣输送线：滚筒驱动变频器、条码读取器组网，总线实时同步分拣到位信号。
- 老旧 90-30 机组改造：原有本地 IO 点位饱和，新增设备直接走 DeviceNet 总线，不用扩容 IO 机架。
真实案例
去年处理一家汽配厂焊接车间改造，原有 8 台焊接工位全部硬接线接入本地 IO，机架点位完全占满，新增两台工位只能新增整组 IO 机架，改造工期至少 5 天。 现场加装 IC693DNM200 总线模块，所有新旧工位阀岛、传感器统一接入 DeviceNet 双绞线，原有 CPU 程序仅增加总线映射寄存器，停机改造仅 1 天完成。投运至今 10 个月，多焊机同时启停工况下无批量节点掉线；之前硬接线方案每月 2~3 次端子松动误报警，总线改造后仅出现 1 次总线终端电阻脱落故障，半小时修复。现场维护工程师反馈，点位分散的流水线优先选用这款总线扫描模块，长期减少接线类故障。
