描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通信协议 | DeviceNet（主站 / 扫描器） |
| 支持从站数 | 最多 63 个节点 |
| 通信速率 | 125K/250K/500Kbps（标准速率） |
| 数据容量 | 每从站 255 字节输入 / 255 字节输出；总计 3972 字节 I/O |
| 供电 | 12-24VDC，背板电流约 450mA@5V |
| 接口 | DeviceNet 5 针端子、RS-232 DB9 维护口 |
| 工作温度 | -40℃ ~ +85℃（工业宽温） |
| 安装位置 | 仅主机架（除 0/1 槽），不支持远程机架 |
| 尺寸 | 115×61×25mm |
| 重量 | 约 0.2kg |
| 认证 | CE、UL、CSA |

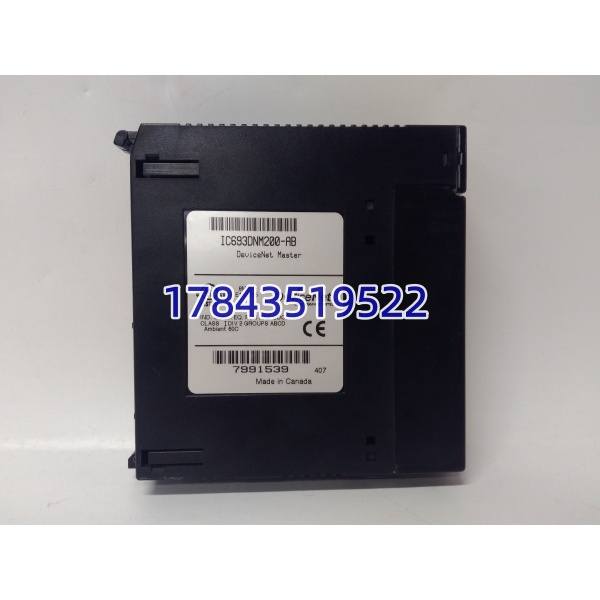

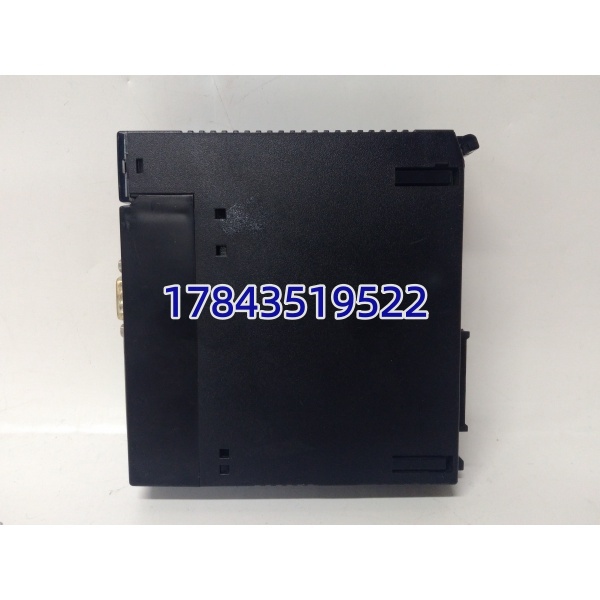

GE IC693DNM200
产品深度介绍
GE IC693DNM200 是通用电气（GE）90-30 系列 PLC 的 DeviceNet 主站通信模块，作为工业现场总线的核心组件，负责构建和管理 DeviceNet 网络。该模块可将 90-30 PLC 系统接入 DeviceNet 网络，实现与变频器、传感器、I/O 模块等从站设备的数据交互与控制。
这款模块支持轮询、选通、循环等多种通信模式，每个从站可配置两路 I/O 连接，满足实时控制需求。集成 RS-232 维护口，支持现场固件升级与诊断，适配 Proficy Machine Edition 软件配置。目前该型号已停产，市场流通以原装库存备件为主，是老旧 90-30 系统维护替换的关键部件。
应用场景与行业案例
工程痛点描述
老旧 PLC 系统的通信老化是工厂常见难题。我遇到过不少制造企业，生产线用的 GE 90-30 PLCDeviceNet 网络突然中断，整条流水线停摆，工程师排查半天发现是主站模块故障。这类老设备原厂备件难寻，停产模块替换更是棘手，一旦找不到备件，生产线面临停产风险。
典型应用场景
- 汽车制造 – 生产线设备控制用于车身车间、总装车间的变频器、伺服驱动器、传感器联网控制。DeviceNet 网络稳定传输控制信号，保障焊接、输送线同步运行。
- 食品饮料 – 包装线自动化包装机、灌装机的电机启停、速度调节、物料检测信号通过 DeviceNet 汇总至 PLC，实现生产线联动控制，提升包装效率。
- 物流仓储 – 输送线系统立体仓库的堆垛机、传送带、分拣设备联网，主站模块统筹各设备数据，保障货物输送、分拣精准高效。
- 水处理 – 泵站与加药系统污水处理厂的水泵、阀门、加药装置通过 DeviceNet 接入 PLC，远程监控设备状态，实现自动联锁控制，降低运维成本。
- 纺织行业 – 印染生产线印染设备的温度、压力、转速控制信号传输，适配车间高湿、粉尘环境，保障生产连续稳定。
真实案例
去年 3 月，江苏某汽车零部件工厂的 90-30 PLC 系统 DeviceNet 主站模块突发故障，网络瘫痪，冲压生产线全线停止。生产线是 2005 年投用，设备老化严重，原厂早已停产该模块，工程师多方寻找无果，生产线停机每天损失超 30 万。
我们仓库有一块全新原装 IC693DNM200，当天加急发出，次日上午工程师到场更换。更换前核对原模块固件版本 V2.6，新模块固件一致，直接上机配置网络参数，下载程序后通信恢复，生产线顺利重启。
事后客户反馈，这次故障若持续超过 3 天，将面临订单违约赔偿。现在他们采购了 2 块同型号模块作为备用，彻底解决了老系统通信备件短缺的隐患。

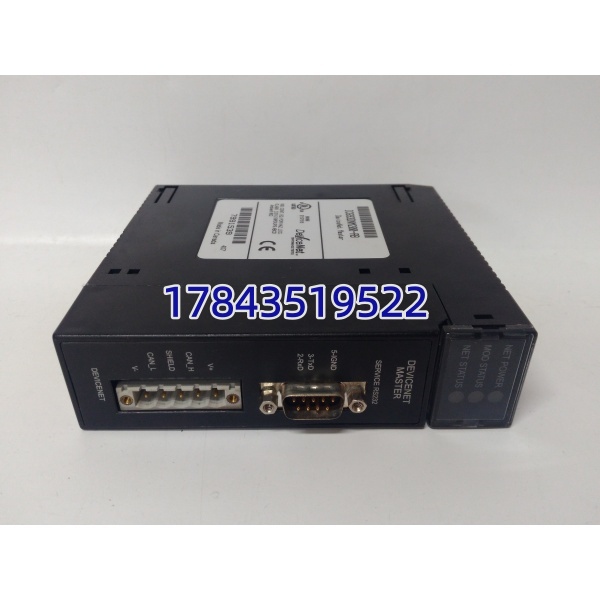

GE IC693DNM200
质量透明化检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号和报关单
- 防伪识别：官网查询序列号，检查防伪标签完整性
- 外观检查：无腐蚀、划痕、维修痕迹，接口完好
- 附件核对：说明书、合格证齐全
- 上机功能测试
- 测试环境：GE 90-30 系列原厂测试机架
- 测试内容：通电自检（LED 状态正常）、DeviceNet 通信测试（63 从站模拟连接成功）、数据收发测试、24 小时连续运行测试（温升正常）
- 测试记录：生成测试报告，可提供测试视频 / 照片
- 电气参数测试
- 绝缘电阻测试：500V 摇表测试，绝缘电阻 > 10MΩ
- 接地连续性测试：接地电阻 < 0.5Ω
- 耐压测试：符合工业标准，无击穿现象
- 固件 / 程序验证
- 固件版本读取：当前固件版本 V2.6，记录存档
- 配置备份：网络参数配置截图存档，便于现场快速配置
- 最终质检与包装
- 质检员签字确认，贴附 QC 合格标签
- 防静电袋密封，气泡膜 + 纸箱包装
- 附带测试报告和质保卡
技术避坑指南
- 固件版本不匹配
- 问题：新模块固件版本过高或过低，导致与现有 PLC 或从站设备通信握手失败，报 “Network Timeout”。
- 避坑：替换前务必读取原模块固件版本（软件或标签查看），采购时明确要求固件版本一致。曾有工程师换模块后折腾一天，才发现固件从 V2.6 升到 V3.0，协议不兼容。
- 网络配置参数错误
- 问题：新模块 DeviceNet 波特率、节点地址、I/O 连接配置与现场网络不符，导致网络冲突或数据异常。
- 避坑：更换前导出原模块网络配置文件，新模块上机前导入配置，核对波特率（125/250/500Kbps）、从站地址范围，避免参数冲突。
- 安装位置错误
- 问题：模块安装在远程扩展机架或 0/1 槽位，导致背板通信异常，模块无法识别。
- 避坑：该模块仅支持主机架安装，禁止安装在远程 / 扩展机架；避开 0、1 槽位，选择 2 槽及以后插槽，安装前核对机架插槽说明。
- 电源与接地不规范
- 问题：模块供电电压不稳或接地不良，导致网络通信丢包、模块频繁重启。
- 避坑：确保供电电压稳定在 12-24VDC，电压波动不超过 ±10%；模块与设备接地可靠，接地电阻 < 4Ω，避免地环流干扰通信。
- 静电防护（ESD）
- 问题：干燥环境下操作未做防静电措施，模块通信芯片被静电击穿，通电后无响应。
- 避坑：操作时佩戴防静电手环，在防静电垫上作业；冬季干燥环境尤其注意，避免直接接触模块接口引脚。
