描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 模块类型 | DeviceNet 主站模块（单槽位） |
| 兼容系统 | GE 90-30 系列 PLC（主机架，插槽 0/1 除外） |
| 通信接口 | 1×DeviceNet 接口 |
| 服务端口 | 1×RS232（9 针 D 型母口，固件升级 / 诊断） |
| 波特率 | 125Kbps、250Kbps、500Kbps（可选） |
| 最大从站数 | 63 个节点（每从站支持 2 个 I/O 连接） |
| 数据容量 | 每从站 255 字节输入 / 255 字节输出；总计 3972 字节输入 / 输出 |
| 背板功耗 | 约 450mA @ 5VDC |
| 工作温度 | -20°C ~ +55°C |
| 存储温度 | -40°C ~ +85°C |
| 尺寸（宽 × 高 × 深） | 115mm × 46mm × 23mm |
| 重量 | 约 0.23kg |
| 防护等级 | IP20（控制柜内安装） |

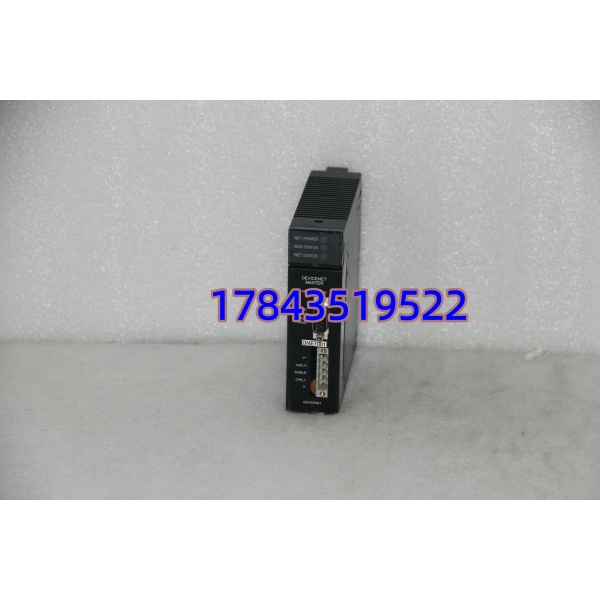

IC693DNM200
产品深度介绍
GE IC693DNM200 是 GE Fanuc 为Series 90-30 PLC设计的DeviceNet 主站模块，用于构建工业 DeviceNet 网络，实现 PLC 与变频器、传感器、远程 I/O 等从站设备的高速通信。模块占用单个槽位，支持标准 DeviceNet 协议，可管理最多 63 个从站节点，适配 125K/250K/500Kbps 三种波特率，满足不同距离与实时性需求。
模块集成 RS232 服务端口，支持固件升级与现场诊断；背板总线直接取电，无需额外电源。作为停产备件，它是 90-30 老系统扩容、改造的核心通信备件，广泛用于汽车制造、电力、水处理等行业的设备联网场景。

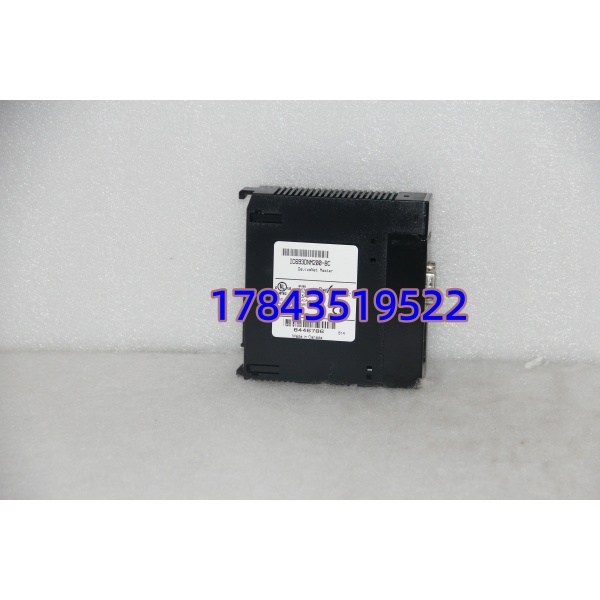

IC693DNM200
应用场景与行业案例
工程痛点
90-30 系列 PLC 系统老化后，原有通信模块易出现接口损坏、协议不兼容或波特率异常，导致 DeviceNet 网络中断、从站设备失联；原厂已停产，新系统替换成本高、停机时间长，亟需原装备件恢复网络通信。
典型应用场景
- 汽车制造 – 焊装 / 涂装生产线用于车身焊装线 PLC 柜，连接 DeviceNet 变频器、传感器和电磁阀，实现多设备协同控制，保障生产线节拍稳定。
- 电力行业 – 电厂辅机控制适配输煤、除灰系统 PLC 站点，连接风机、水泵的变频驱动器（VFD），实现远程调速与状态监控，减少现场布线。
- 水处理 – 污水厂控制系统用于污水厂主 PLC 柜，连接 DeviceNet 远程 I/O 模块、pH 传感器和加药泵，实现分布式数据采集与设备控制，适配潮湿环境。
- 机械制造 – 包装 / 印刷设备包装机、印刷机的 PLC 控制站，连接高速计数模块与伺服驱动器，实现高速定位与同步控制，提升设备自动化水平。
真实案例
某汽车零部件厂生产线改造去年 6 月，华东某汽车零部件厂 90-30 PLC 系统的 DeviceNet 主站模块损坏，导致焊装线 12 台变频器失联，生产线全线停机。原厂反馈停产，新系统改造预算超 15 万，停机需 5 天。
我们提供全新原装 IC693DNM200 模块，技术人员到场：
- 核对原模块波特率与节点配置
- 迁移网络参数与从站地址
- 通电测试通信连接与数据交互，24 小时带载试运行
改造仅用 4 小时完成，成本节省 80%，网络通信稳定恢复。电气主管说：“老设备找对原装通信模块，快速恢复生产，损失降到最低。”
