描述
产品详情
・型号：IC693CHS391
・品牌：GE Fanuc
・系列：Series 90-30
规格参数
| 参数项 | 参数数值 |
|---|---|
| 总插槽数量 | 10 槽（1#CPU 槽，2~10#I/O 槽） |
| 配套电源位置 | 背板左侧独立电源位，不计入 10 槽 |
| 背板总线速率 | 10Mbps 同步传输 |
| 总线额定供电 | 5VDC，最大 420mA 背板负载 |
| 扩展接口 | 右侧 25 针 D-Sub 扩展总线口 |
| 最大级联底板 | CPU350 最多 7 块扩展板，其余 CPU 最多 4 块 |
| 扩展总线最大距离 | 约 213 米（700 英尺） |
| 安装方式 | DIN 导轨 / 面板螺钉固定 |
| 工作温度 | -10℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20（控制柜内使用） |
| 抗振动标准 | 20g 加速度，11ms 冲击耐受 |
产品介绍

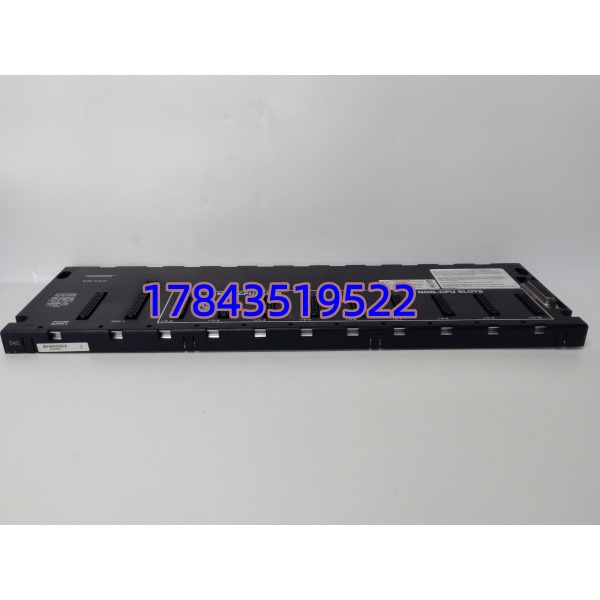

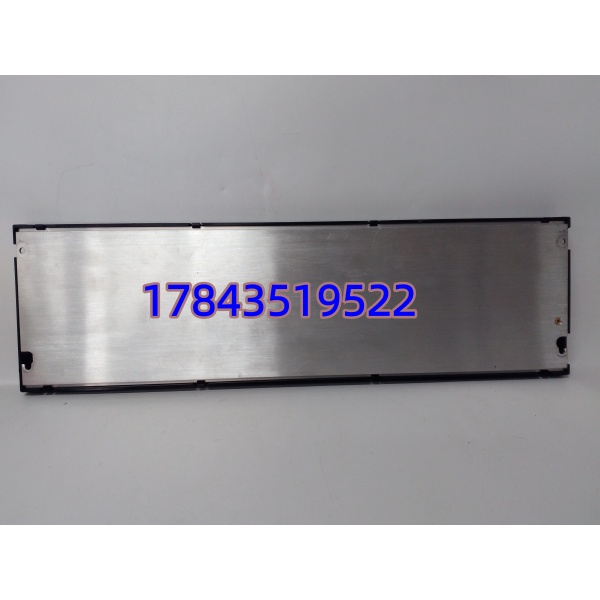

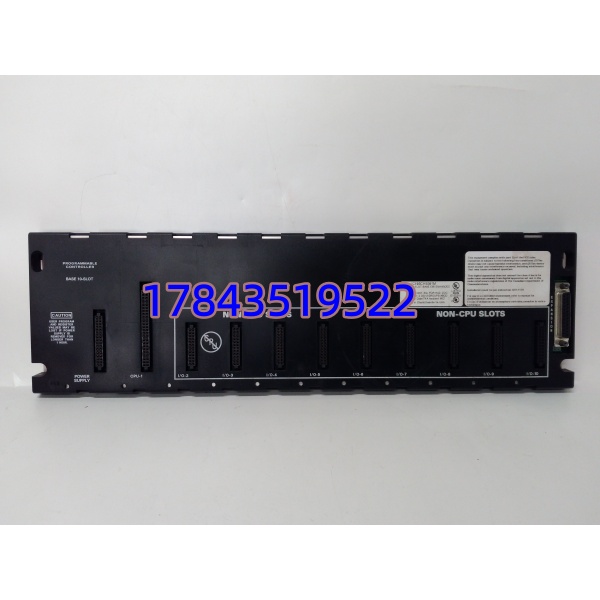

IC693CHS391 是 GE 90-30 系列 PLC 标准 10 槽主 CPU 背板，整套系统唯一允许放置 CPU 的基座，左侧单独安装电源模块，1 号槽固定 CPU，剩余 9 个插槽可自由搭配数字量、模拟量、通讯、高速计数模块。背板内置并行总线线路，分配 5V 供电给所有插装模块，右侧扩展口可外接扩展底板扩容 I/O 点数。
市面通用简易底板只做基础接线，这款基板带板载 DIP 配置拨码，可设定总线节点地址；背板触点做镀金处理，降低长期插拔后的接触电阻。该系列原厂已停止全新生产，存量设备改造、备件更换只能选用拆机、翻新背板，同型号替换无需改动原有模块布局与程序。
应用场景与行业案例
痛点切入
我在现场处理过多起背板触点氧化故障，模块通讯频繁掉线，I/O 点位随机丢失，生产线只能降速人工值守；劣质替换底板总线阻抗不匹配，多通讯模块同时运行时扫描周期拉长，高速计数、脉冲输出点位数值错乱。原厂背板镀金触点能减少粉尘、潮湿环境下的接触故障。
典型场景
- 汽车零部件装配产线：整套逻辑控制、气缸定位、变频器通讯模块集中布置，10 槽容量适配中小型单机控制。
- 市政水处理泵站：采集液位、压力模拟量，控制水泵、阀门启停，多块底板级联覆盖全厂分站。
- 化工小型反应装置：PID 调节、流量累积、安全联锁模块统一挂载，控制柜温差波动大也能稳定通讯。
- 老旧 90-30 设备技改：原有背板触点发黑、总线报错，同型号背板直换，模块、程序无需改动。
真实案例
山东某包装设备厂，三台老款 90-30 设备共用 IC693CHS391 背板，其中一台设备每日多次报 I/O 总线故障，部分输送带定位信号丢失，每班次停机 2~3 次清理触点。原厂新货交期 10 周，采购清洁触点、通断全检的拆机背板，利用夜班 1 小时完成整板更换，原有 CPU、I/O 模块直接原位插回。更换后连续运行 9 个月无总线报错，设备停机频次大幅下降。现场电工反馈，90-30 系列不同槽数背板引脚定义不通用，混用其他型号底板要重新调整模块排布，重新下载程序。
