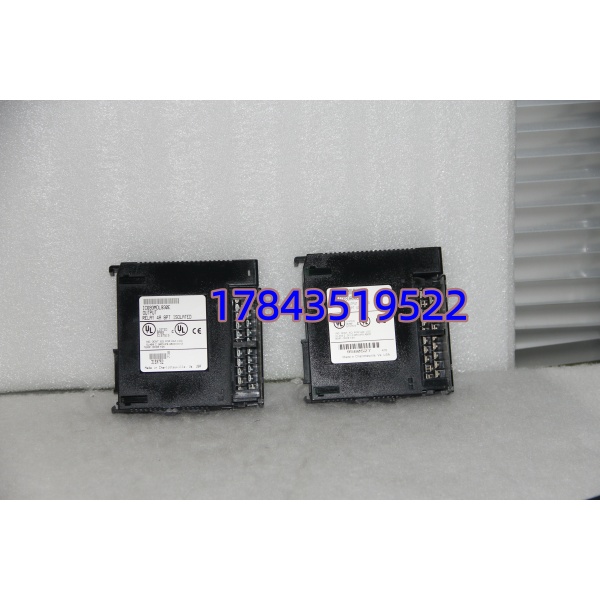

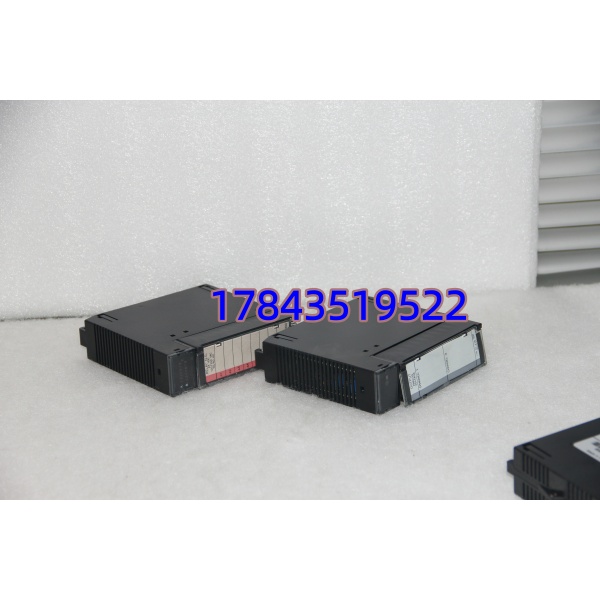

GE IC693ALG390 | 90-30 系列 8 路模拟量输入模块

描述

关键技术规格

IC693ALG390

产品深度介绍

IC693ALG390 是 GE Fanuc 为 90-30 PLC 平台开发的标准模拟量输入模块，广泛用于中小型流程工业的数据采集环节。模块提供 8 路通用模拟通道，覆盖现场绝大多数变送器标准信号，可直接对接压力、流量、温度、液位类仪表。硬件结构成熟紧凑，支持热插拔更换，组态逻辑简单，老旧系统替换时无需改动机柜接线与程序架构。长期运行稳定性强，适合连续生产工况，是化工、水处理、制造产线老旧 GE 设备维修替换的常用备件。

应用场景与行业案例

工程痛点

大量投产多年的 GE 90-30 自控设备逐步出现模块老化、通道损坏、信号漂移问题。原厂早已停止量产，整机更换成本高昂，现场更需要同型号直装备件，压缩停机时长与改造费用。

典型应用场景

1. 水处理行业采集 PH、溶解氧、浊度、管道压力等 4-20mA 模拟信号，实现工艺参数稳定监控。
2. 通用制造产线监测油温、气压、位移传感器数据，辅助设备闭环调节与故障预警。
3. 市政公用工程泵站、暖通机组的温湿度、水压数据采集，保障公辅设备稳定运行。
4. 精细化工车间连续监测反应釜温度、罐区液位、介质压力，满足基础过程控制需求。
5. 老旧设备技改直接替换损坏旧模块，兼容原有程序与接线，大幅降低改造工作量。

真实案例

中部某化工园区循环水装置，整套控制采用 GE 90-30 PLC。现场两块老旧模拟模块通道失效，多点压力流量数据丢失。现场工程师选用 IC693ALG390 直接对位安装，对照旧模块完成跳线与参数匹配，单次停机维护仅 3 小时。上机后信号采集稳定无跳变，装置恢复全自动运行，避免人工手动操作带来的安全隐患。

IC693ALG390

质量透明化检测流程

1. 入库验收检测逐一核对型号编码，检查外壳、端子卡扣完整度；排查腐蚀、烧蚀、维修补焊痕迹，核对出厂基础信息。
2. 上机功能测试搭载 GE 90-30 原厂测试机架，分步接入标准电流、电压信号，逐通道采集校验，全程记录采样数据。
3. 电气参数测试使用 Fluke 检测回路导通、背板电流消耗，测试信号线性度，排除隐性电气故障。
4. 固件配置验证核验固件适配版本，备份通用组态参数，确保到货后可直接组态使用。
5. 最终质检与包装质检人员复核所有测试项，采用防静电袋 + 加厚纸箱封装，粘贴合格质检标签，可提供测试照片、视频。

技术避坑指南

1. 组态与跳线配置混淆电流、电压信号需配合端子跳线与软件参数同步设置，更换前务必拍照留存旧模块配置，防止无信号或数值溢出。
2. 信号干扰问题模拟弱信号易受变频器、动力线缆干扰，信号线单独走线，屏蔽层保持单端接地，减少数值波动。
3. 无隔离工况注意本模块为非隔离设计，现场存在高压串入风险时，需外加信号隔离器保护通道与机架。
4. 背板电源负载多块 I/O、通讯模块密集排布时，合理核算背板功耗，预留 20% 余量，避免电压偏低导致模块离线。
5. 环境工况管控避免控制柜长期高温、结露、粉尘堆积，定期除尘紧固端子，延缓模块老化速度。
