描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 4 路模拟量隔离输入 |
| 信号类型 | 0–10V、±10V、4–20mA、0–20mA |
| 分辨率 | 12 位高精度采集 |
| 隔离等级 | 通道与背板电气隔离 |
| 转换时间 | 单通道≤1.2 ms |
| 工作电压 | 5VDC 背板取电 |
| 工作温度 | 0℃ ~ +60℃ |
| 储存温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20 |
| 适配系统 | GE 90-30 全系列 CPU 机架 |

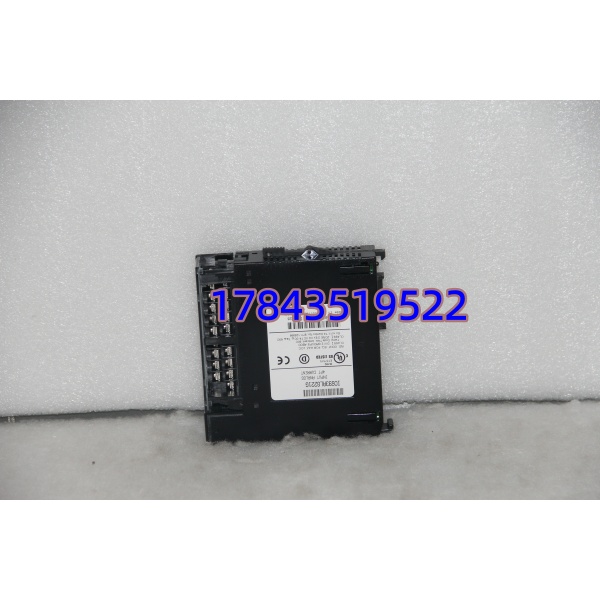

IC693ALG221
产品深度介绍
IC693ALG221 是 GE Fanuc 90-30 PLC 系统标配模拟量输入模块，专为工业现场连续量监测设计。模块支持主流电压、电流模拟信号，可对接温度变送器、压力传感器、流量仪表等现场设备。
板载隔离电路，能有效抑制现场电磁干扰，避免信号漂移与数据跳变。结构紧凑，直接插入 90-30 标准背板，无需额外转接。组态简单，适配老旧设备改造与日常备件替换，长期运行稳定性强，是工矿企业老旧 GE 系统常用储备模块。

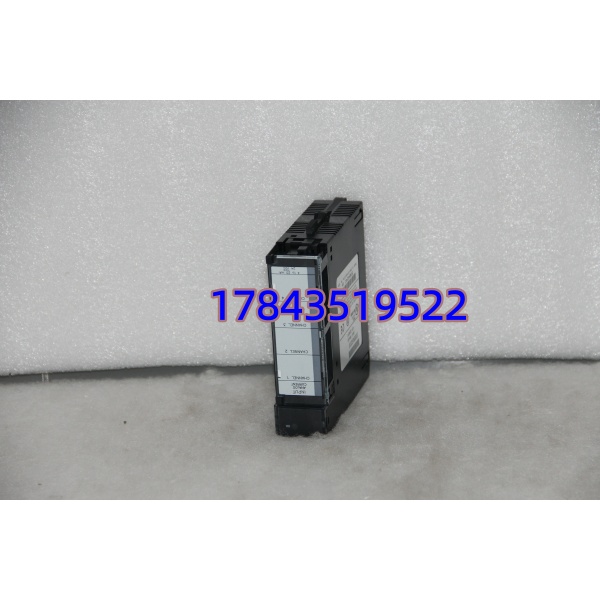

IC693ALG221
应用场景与行业案例
工程痛点
工业现场大量温度、压力、流量等连续工艺参数，需要稳定采集上传。老旧模拟模块易出现信号不准、干扰跳变，一旦损坏会造成工艺监控失效，严重时触发联锁停机。
典型应用场景
- 水处理行业采集浊度、液位、加药流量等模拟信号，实现工艺闭环调节与数据记录。
- 电厂辅控系统监测轴承温度、管道压力、介质流量，保障辅机设备安全稳定运行。
- 化工流程控制对接各类变送器，实时监控反应釜温度、压力，满足连续生产管控需求。
- 通用机械设备用于包装、印刷、橡塑设备，采集变频转速、张力等模拟数据。
真实案例
中部某化工园区老旧 GE 90-30 系统，原有模拟输入模块老化，数据频繁波动，操作员无法精准调节工艺参数。更换全新 IC693ALG221 后，重新统一量程组态，信号采集稳定无漂移，现场变频与仪表数据同步正常。整套改造无需改动原有机架与接线，停机时间控制在两小时内，生产恢复平稳运行。
质量透明化检测流程
- 入库验收检测核对原厂标签、序列号与出厂资料；检查外壳卡扣、接线端子无破损，无氧化、拆装痕迹。
- ** 上机功能测试搭载 GE 90-30 测试机架，接入标准信号源，分别输入电压、电流信号，逐通道校验采集精度。
- 电气参数测试完成绝缘检测、背板供电稳定性测试，排查漏电、压降异常问题，保证工业环境长期带电运行。
- 固件与组态兼容测试匹配主流编程软件版本，下载组态测试通讯握手，确认无报错、无丢点。
- 最终质检与包装功能全检合格后贴质检标签，采用防静电封装加硬质纸箱，防潮抗摔，适配长途运输。
技术避坑指南
- 信号量程选错现场仪表电流、电压制式不同，若模块拨码或组态量程不匹配，会出现读数溢出、数值偏差。更换前务必对照旧模块参数设置。
- 屏蔽层接地错误模拟线缆屏蔽层禁止两端接地，建议单端接柜体地，防止环流干扰造成信号抖动。
- 背板插槽匹配90-30 机架部分老旧插槽接触氧化，上机前清洁背板金手指，避免通讯中断、模块不报点。
- 静电损伤元件模拟采集芯片敏感，拆装必须佩戴防静电手环，秋冬干燥环境未防护极易造成隐性损坏。
