产品深度介绍

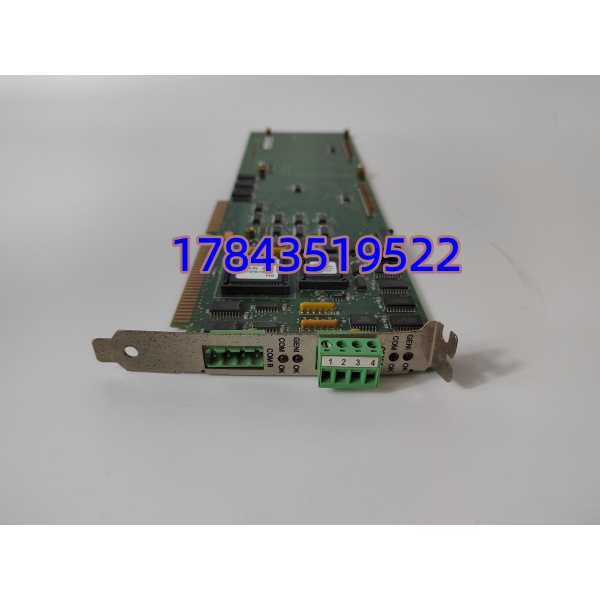

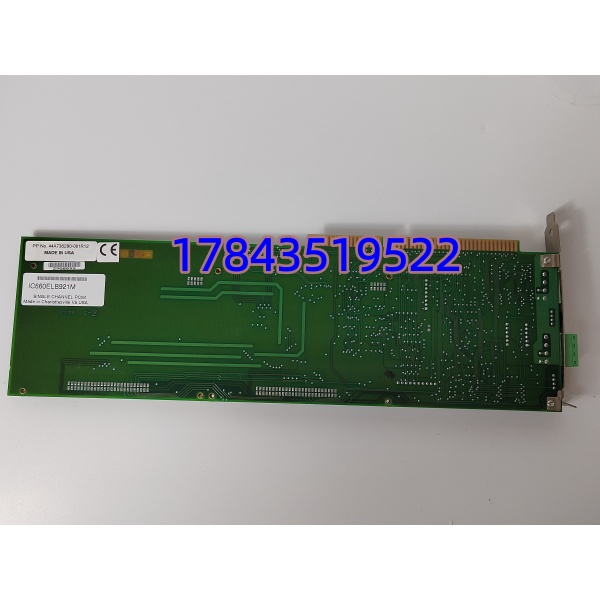

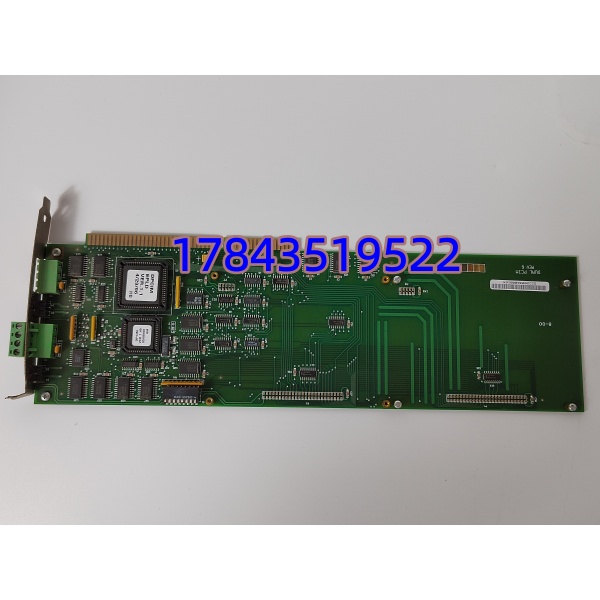

GE IC660ELB921M 是 Genius 分布式 I/O 系统核心总线接口板，适配 90/30 系列 GE PLC 主机，安装于 CPU 机架插槽，负责主控与现场远程 I/O 站的数据交互。模块自带硬件总线调度芯片，最多驱动 30 个分布式 I/O 分站，5Mbps 传输速率保障模拟量、开关量实时采集输出；板载多路状态诊断 LED，可快速定位总线短路、站点地址冲突、通讯断线故障。宽温电路设计适配水处理、电厂、化工、冶金连续生产工况，是老旧 Genius 总线系统改造、停机抢修刚需替换备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 适配 PLC 主机 | GE Series 90-30、90-70 PLC |
| 总线协议 | Genius 专用现场总线 |
| 标准传输速率 | 5 Mbps |
| 最大挂载站点 | 单条总线最多 30 台远程 I/O 模块 |
| 电气隔离等级 | 2500 Vrms 总线侧与逻辑侧隔离 |
| 供电需求 | 背板 5V DC 机架馈电，无需外接电源 |
| 整机功耗 | 4.8 W |
| 工作环境温度 | 0 ℃ ~ 60 ℃ |
| 存储温度 | -20 ℃ ~ 70 ℃ |
| 防护等级 | IP20（控制柜机架内安装） |
| 配置方式 | 板载 DIP 拨码开关设置总线站地址 |
| 兼容同系列型号 | IC660ELB921、IC660ELB921L、IC660ELB921M 全后缀互通 |
| 应用场景 | 电厂辅控、污水处理、化工流水线、冶金传动控制 |
常见问题解答
Q1：IC660ELB921M 和 ELB921、ELB921L 可以直接互换吗？
A：机架插槽、总线端子、拨码定义完全通用，硬件直接插拔替换。M 版本优化了总线浪涌防护电路，更换无需修改 PLC 总线组态，下载原有程序即可正常通讯。
Q2：该总线接口模块支持热插拔不停机更换吗？
A：不支持带电插拔。GE 90 系列机架背板无带电插拔保护电路，热插拔会击穿总线收发芯片，整条 Genius 网络瞬间离线，现场设备全部失控，存在工艺安全风险；仅冗余双 CPU 机组切换备用系统后才可断电更换。
Q3：原厂已经停产，你们的库存是翻新维修件吗？
A：全部全新原厂未上机海外尾货，每件带原厂外箱、激光序列号，支持核对原厂批次记录；出库完成全套 24 小时通电老化检测，可提供测试照片、视频，杜绝打磨翻新、维修二次流通卡件。
Q4：总线拨码地址重复会出现哪些故障现象？
A：同网络两块模块地址一致时，通讯板 ERR 红灯常亮，整条 Genius 总线瘫痪，所有远程 I/O 点位无数据，设备直接联锁停机。现场多次出现工程师省略拍照步骤，地址冲突返工耗时 3 小时以上。
Q5：质保周期多久，硬件故障售后流程？
A：自发货当日起提供 12 个月硬件质保。质保覆盖出厂原生硬件缺陷，人为静电击穿、总线过压烧毁、进水腐蚀不在保障范围。故障后提供序列号、故障指示灯截图，远程先排查拨码、线路问题；确认为模块硬件损坏，免费更换同型号现货。
Q6：单块 IC660ELB921M 最多能带多少台远程 I/O 站？
A：硬件标准上限 30 台 Genius 分布式 I/O 模块；现场布线距离超过 300 米时，建议减少站点至 20 台以内，避免总线信号衰减频繁丢站。
