产品深度介绍

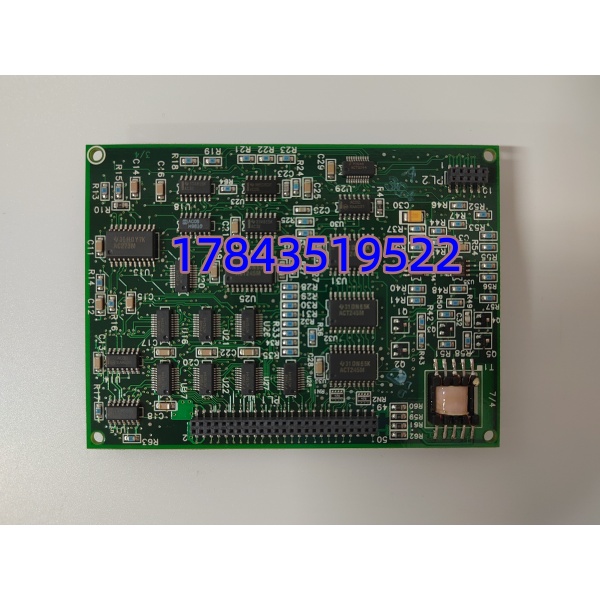

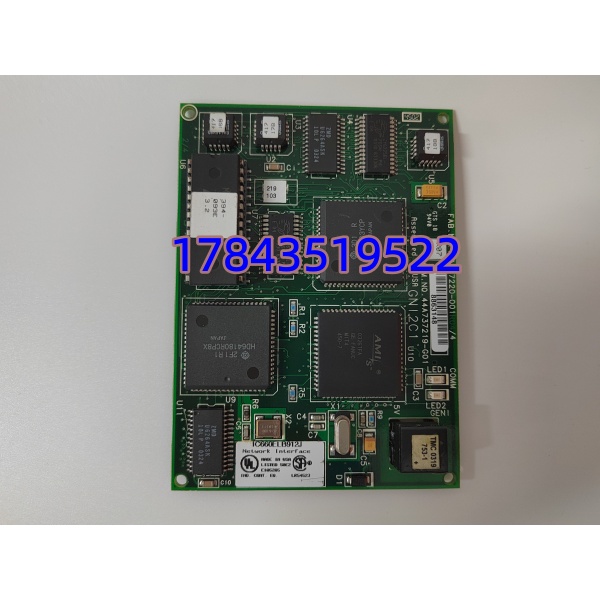

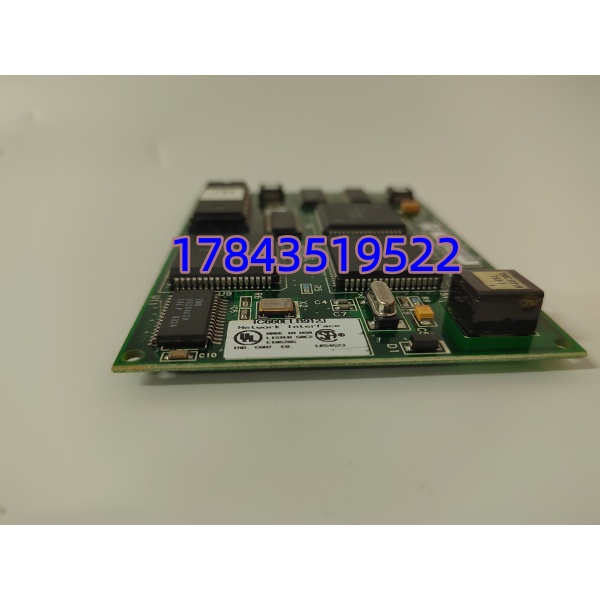

GE IC660ELB912 是配套 PCIM（IBM PC 接口主板）的专用通讯子卡，作为上位工控计算机与 Genius 远程 I/O 总线的数据中转硬件，广泛用于石化、电力、水处理老旧 GE 分布式控制系统改造项目。板卡搭载独立 6303 微处理器与 16KB 高速共享内存，无需占用主机 CPU 资源即可独立处理总线报文；单条 Genius 总线最多挂载 30 块远程 I/O 模块，支持 38.4K/76.8K/153.6K 标准 / 153.6K 扩展四档通讯速率自由切换。硬件自带 DIP 拨码开关配置总线地址、波特率与内存段地址，向下兼容 100、200 全系列 Genius 输入输出块；总线侧支持 2500V 光电隔离，抵御变频器、高压电机带来的现场电磁干扰，适配户外、腐蚀粉尘等恶劣工况。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号 | IC660ELB912 |
| 核心处理器 | 6303 专用通讯微处理器 |
| 板载缓存 | 16KB 共享读写 RAM |
| 总线协议 | µGENI Genius 远程 I/O 总线 |
| 波特率档位 | 38.4K、76.8K、153.6K 标准、153.6K 扩展 |
| 总线带载上限 | 单总线最多 30 个 Genius I/O 站点 |
| 主机适配 | IC660ELB906 PCIM 单 / 双槽主板，IBM AT 总线工控机 |
| 电气隔离 | 总线侧 2500 Vrms 光电隔离 |
| 逻辑供电 | 5 VDC，额定 400 mA |
| 总线接线 | Belden 9182 专用屏蔽双绞线 |
| 终端匹配 | 总线两端 120Ω 终端电阻拨码切换 |
| 工作温度 | 5 ℃ ~ +40 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 湿度环境 | 5%~95% RH，无冷凝 |
| 配置方式 | 板载 DIP 拨码开关（地址、速率、内存段） |
| 状态指示 | 电源、总线收发、故障告警三组 LED 指示灯 |
备件采购避坑指南
1. DIP 拨码配置低级失误
九成总线离线故障都源于更换前未完整拍摄拨码开关，仅凭经验设置波特率、总线地址。ELB912 拨码点位较多，任意一位错位都会导致整条远程 I/O 回路失联，更换前务必高清拍照留存所有拨码位置。
2. 固件与上位软件版本不兼容风险
老旧工控主机搭载低版本 Genius 组态软件，新版 ELB912 出厂固件存在协议适配漏洞，上机后持续报内存寻址错误。避坑要点：下单同步提供现场软件版本，我方提前刷写匹配固件，省去到货后现场调试、往返换货时间。真实案例：某水厂直接采购新版子卡，上机后整套远程 I/O 全部离线，现场无固件刷新工具，停机维修 2 天。
3. 总线线缆与终端电阻使用误区
使用普通双绞线替代 Belden9182 屏蔽线、多点开启终端电阻是现场最常见错误；大功率水泵、变频器周边布线未做屏蔽隔离，会持续干扰差分总线信号，数据频繁跳变。长距离布线必须全程使用专用屏蔽线缆，严格只在总线首尾开启匹配电阻。
4. 工控主机供电负载不足隐患
PCIM 主板叠加多张子卡后主机 5V 供电负载升高，若电源余量不足，ELB912 会周期性离线、通讯中断。更换前统计机箱内全部板卡总功耗，预留 20% 以上供电余量，负载临近上限时更换大功率工控电源。
5. ESD 静电击穿硬件隐患
干燥秋冬环境未佩戴防静电手环直接触碰电路板金手指，极易击穿总线隔离芯片与通讯处理器，外观无破损痕迹，但上电后总线端口完全失效。仓库全程防静电作业，客户现场拆装必须配套防静电手环与防静电垫。真实案例：维护人员徒手拆装子卡，上电后整条 Genius 总线彻底失效，备件采购 + 停机检修产生高额成本。
