描述
产品详情

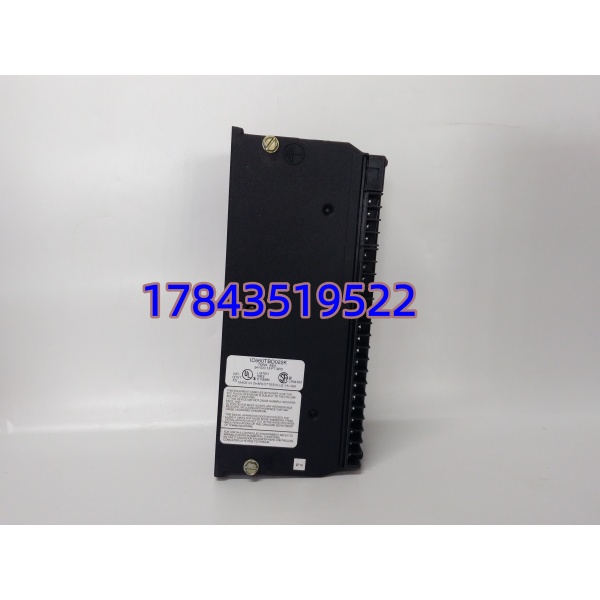

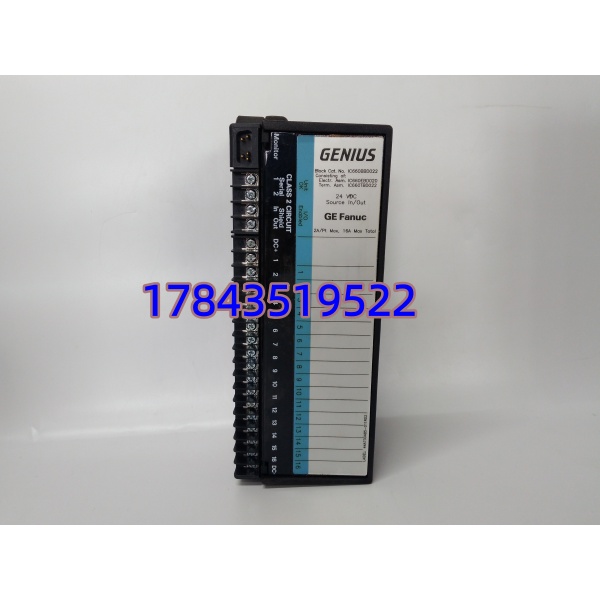

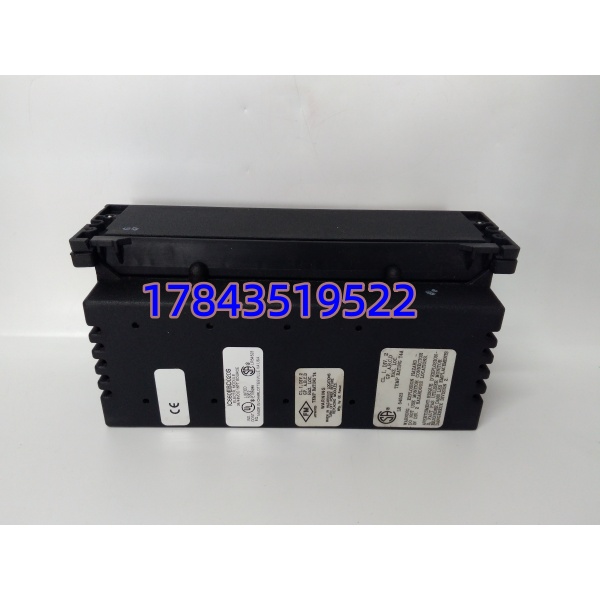

・型号：IC660BBD022
・品牌：GE Fanuc
・系列：Genius 分布式 I/O
规格参数
| 参数项 | 技术指标 |
|---|---|
| 通道总数 | 16 路独立可组态电路 |
| 接线类型 | 源型输出（Source） |
| 适配电压 | 24VDC 标称，兼容 18–56VDC 宽压 |
| 单通道输出负载 | 最大 2A |
| 隔离等级 | 通道与总线 1500VAC 光电隔离 |
| 总线协议 | Genius 专用现场总线 |
| 总线传输距离 | 单链路最长 7500 英尺（2286 米） |
| 组网方式 | 菊花链级联多块 IO 模块 |
| 配置方式 | HHM 手持终端本地 / PLC 软件远程 |
| 单通道保护 | 短路、过载、过温自检测切断 |
| 输入响应延时 | 1.7ms，滤波时长软件可调 |
| 安装方式 | 标准 DIN 导轨 |
| 工作温度 | -20℃ ~ +60℃ |
| 防护等级 | IP20，需封闭机柜安装 |
| 认证标准 | UL、CE、CSA，IEC61131-2 |
| 整机重量 | 约 0.3kg |
产品介绍
IC660BBD022 是 Genius 系统轻量化远程 IO 单元，区别于固定 DI/DO 卡，16 个通道全部支持软件切换模式，不用区分输入、输出单独备货。现场 2 线、3 线接近开关、限位开关接入输入回路，电磁阀、指示灯、小型继电器可直接由模块通道供电驱动，不用额外增设中间继电器。 传统机架式 IO 只能集中安装在主控柜，这款模块可分散布置在设备就近机柜，缩短现场线缆铺设长度，减少线路干扰。同系列漏型型号 IC660BBD023 仅电流流向相反，二者不能直接互换；模块自带逐通道 LED 状态灯，故障点位一眼定位，不用逐根线缆通断测量。
应用场景与行业案例
痛点切入
传统固定输入、输出卡件扩容时必须同时采购两种备件，库存占用资金；现场设备距离主控柜较远，长线缆易引入变频器干扰，造成开关信号误触发；单通道短路故障会拉低整卡供电，全部点位失效。
典型场景
- 火力电厂辅机就地控制柜：引风机、送风机限位、挡板反馈采集，同步控制吹扫电磁阀。
- 化工装置泵区远程站：采集泵运行、故障、就地启停按钮，输出控制油泵、冲洗阀。
- 汽车整车装配流水线：光电、磁性开关信号采集，驱动气缸、输送线电磁阀。
- 天然气压缩机撬装柜：就地安装，监测压缩机启停、压力开关，控制放空阀、润滑泵。
- 水处理厂区分散加药间：多点液位、流量开关采集，驱动计量泵、搅拌器。
真实案例
某化工园区循环水系统原有老式固定 DI/DO 卡，泵房距离中控超过 1200 米，长线缆频繁出现信号跳变，每月出现 2-3 次泵误停机。现场加装 3 台 IC660BBD022 作为远程 IO 站，就近接入泵房所有开关与电磁阀，Genius 总线仅用一对屏蔽线回传中控。某次现场电磁阀线圈短路，仅对应通道指示灯报警、通道自锁保护，其余泵体监测信号完全正常，维修人员仅更换电磁阀线圈，10 分钟恢复回路，未造成循环水系统停运。自控班组反馈，改用分布式 IO 后，线缆故障、信号误动作频次下降九成以上。
