描述
产品详情

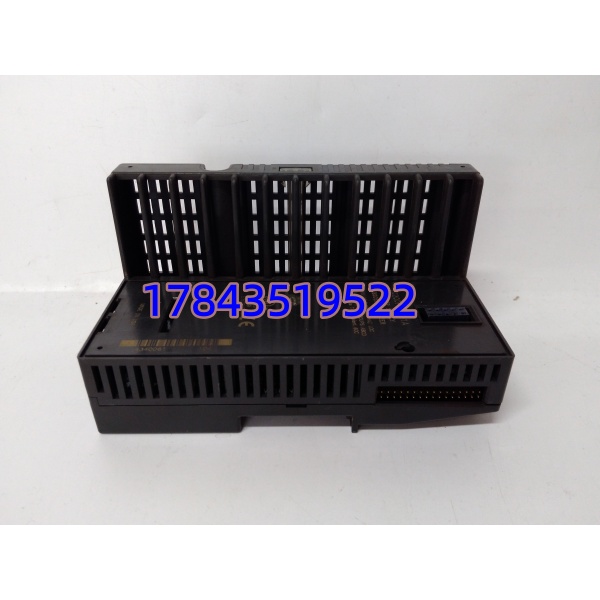

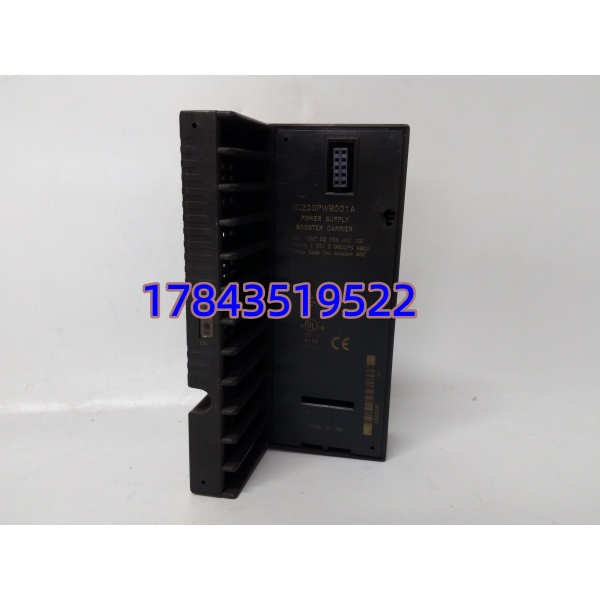

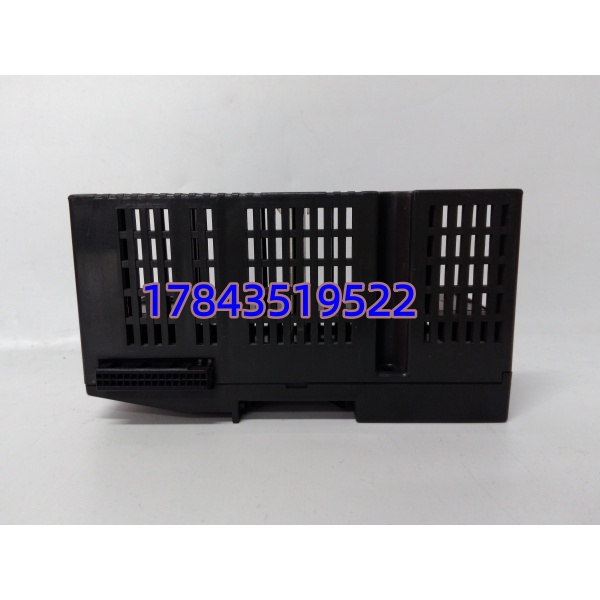

・型号：IC200PWB001A
・品牌：GE Fanuc
・系列：VersaMax
规格参数
| 参数项 | 参数数值 |
|---|---|
| 适配电源型号 | IC200PWR001 / IC200PWR002 / IC200PWR101 / IC200PWR102 |
| 安装导轨 | 标准 35mm DIN 工业导轨 |
| 状态指示灯 | PWR（输入电源）、OK（背板通讯供电） |
| 单托架最大扩展 I/O 槽位 | 16 个 VersaMax 标准模块 |
| 工作环境温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 耐受湿度 | 5%~95% RH，无凝露 |
| 整体外形尺寸 | 66.8×133.4×70mm |
| 整机净重 | 113g |
| 防爆等级 | Class I Div 2，T4A 温度代码 |
| 背板互联接口 | 36 针 VersaMax 专用总线连接器 |
| 防护等级 | IP20，仅限控制柜内部使用 |
| MTBF 参考 | ＞9 万小时（原厂标准工况） |
产品介绍
IC200PWB001A 是 VersaMax 系统专用的电源增压载体，本身不含电源转换电路，需配套独立 IC200PWR 电源模块插入卡槽使用。常规 CPU 底座自带电源功率有限，满载 12 个以内 I/O 模块就容易出现压降、模块离线，这款载体可串联在主托架后方，新增一路独立背板供电。
和普通扩展托架对比，它自带电源分配回路，不会和 CPU 共用同一路供电母线，多模拟量、大功率输出模块集中布局时，能减少电压波动引发的通道跳数。托架总线直通设计，不截断 CPU 与远端 I/O 的通讯链路，新增供电后无需修改原有程序组态。
应用场景与行业案例
痛点切入
我在设备改造现场经常碰到供电过载故障：单 CPU 托架堆满 14 块模拟量模块，高负载下部分 AI 通道读数漂移，偶尔模块直接丢失；老设备扩容时直接叠加扩展托架，共用一路电源，一到设备启停冲击就整站离线；整套产线停机排查，很难定位是背板功率不足还是模块损坏。
典型场景
- 污水处理中控 PLC 站：大量液位、流量模拟量采集模块，用该载体分摊供电，避免多回路采样时信号失真。
- 汽车焊装流水线：多组数字输出驱动电磁阀、气缸，扩容后加装增压载体，防止瞬间大电流拉低背板电压。
- 小型化工成套装置：防爆分区远程 I/O 站，单托架点位超过 12 点，配套载体满足 Class I Div 2 工况要求。
- 楼宇暖通自控系统：多楼层风机、阀门远程 IO 集中采集，分布式供电降低长距离线缆压降。
真实案例
某汽配冲压车间 VersaMax 控制站改造，新增 8 块模拟量压力采集卡后，夜班频繁出现 AI 通道报错，复位后短时恢复。测量背板 5V 电压最低跌到 4.6V，判定主 CPU 电源带载不足。加装 IC200PWB001A 载体搭配 IC200PWR102 交流电源，将新增模拟量模块全部移至增压托架背板。上线连续运行两周，电压稳定在 4.95~5.05V 区间，通道跳变报警完全消除。车间后续新增两套同款备件，后续设备扩容直接预留载体安装位。
