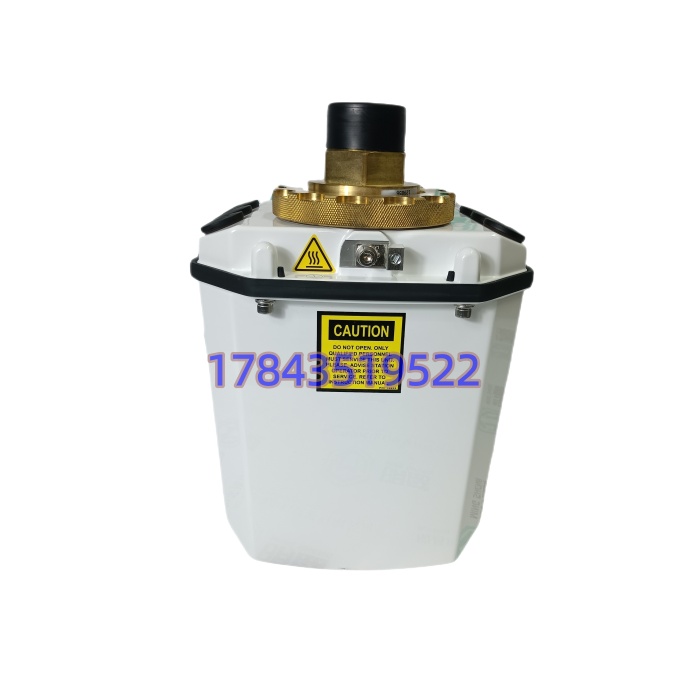

・型号：HYDRAN M2・品牌：GE Vernova（原 GE Energy）
规格参数
| 参数项 | 参数值 |
|---|---|
| 外壳防护 | NEMA4X / IP66，户外直接安装 |
| 监测对象 | 复合气体版：H₂、CO、C₂H₂、C₂H₄；氢气版仅检测氢气；油中微水 RH%/ppmGE Vernova |
| 测量范围 | 气体 0‑2000ppm；水分 0‑100% RH |
| 报警输出 | 5 路 SPDT 继电器，3A@250VAC，高 / 高高气体、水分、系统故障告警GE Vernova |
| 通讯接口 | 标配 RS232 本地调试、隔离 RS485；可选以太网 10/100M；协议 Modbus‑RTU/TCP、DNP3.0，可选 IEC61850GE Vernova |
| 供电电源 | AC 90‑264V 47‑63Hz，最大 475VA；也支持 DC24V 选项 |
| 环境温度 | 环境‑40℃~+55℃；耐受油温‑40℃~+105℃ |
| 安装方式 | 变压器底部取油阀，1.5″NPT 接口，无需外置管路油泵GE Vernova |
| 屏幕操作 | 128×64 背光 LCD，本地按键设置、告警确认、查看实时数据GE Vernova |
| 重量 | 约 7.5kg |
| 生命周期 | 原厂已停止生产，升级替代型号为 HYDRAN M2‑X；市场流通拆机、整机测试备件 |
| 维护提示 | 传感器存在寿命周期，建议 3‑5 年复核标定；无运动部件，日常免维护 |
产品介绍
HYDRAN M2 属于第三代 HYDRAN 在线 DGA，整机无油泵、无载气，依靠渗透膜将油中气体扩散进入传感器，不需要复杂外置油路，现场安装简单，大量应用于电网及工业厂矿主变、厂用变GE Vernova。设备内置 IEEE 标准变压器热模型，接入油温、负载信号后可以评估绕组热点、绝缘老化趋势；告警支持阈值报警、变化率报警两种模式。
坦白讲，现场高频故障：渗透膜老化失效、气体传感器漂移、内部备份电池耗尽、通讯端口浪涌损坏；故障现象：数据固定不变、读数漂移、频繁报传感器故障、继电器误动作。氢气版与复合气体版硬件传感器不可互换；整机配置、报警阈值、变压器模型参数保存在本机，更换整机备件后需要重新导入参数或现场整定。新一代升级产品 M2‑X 硬件接口、安装尺寸不完全兼容老 M2，直接替换需要改造取油接头、重新调试通讯点表，停电施工工作量大，很多变电站优先储备经过整机校验的二手备件做应急更换GE Vernova。
应用场景与行业案例
痛点切入：我在现场碰到过，主变 HYDRAN M2 传感器老化，气体读数卡死不变，变压器内部缓慢产气，设备完全不告警，属于高危隐性故障。如果直接升级 M2‑X，需要停电改机械接头、重新组态 SCADA 点表，检修窗口期很短，只能优先整机备件更换。
典型场景
- 电网变电站，主变、站用变油中溶解气体在线监测。
- 石化、冶金工厂高压厂用变压器，设备状态在线预警。
- 存量老变压器改造，保留原有取油底座、SCADA 通讯架构，仅更换监测主机。
- 使用矿物绝缘油、合成酯油的电力变压器状态监测GE Vernova。
真实案例：某热电厂 2 号主变 HYDRAN M2 报 “传感器故障” 告警，DCS 收不到有效气体数据。现场检查取油阀全开，油回路无堵塞，通讯接线正常；确认设备内部复合气体传感器单元老化失效。采购经过整机标定测试的拆机备件；办理变压器二次回路停电，拆装整机，核对 NPT 转换接头无渗漏；导入原有告警阈值与变压器模型参数，做本地模拟告警继电器测试，核对 SCADA Modbus 点表；连续 72 小时观察，气体、微水读数跟随工况正常变化，告警逻辑正常投运。事后工程师感慨，该设备隐性故障多，不能只看设备是否在线，要定期比对实验室油色谱数据校验在线设备读数。
