产品深度介绍
GE HYDRAN M2 是第三代变压器专用在线溶解气体分析设备，依托燃料电池传感技术实现 24 小时不间断油中气体、微水实时采集，是电力行业公认的主变早期故障预警设备GE Vernova。设备仅需对接变压器单一取油阀门，无内置泵体、无需额外管路，安装流程简化；支持矿物绝缘油与低燃点酯类油两种介质，复合传感器可同步捕捉氢气、一氧化碳、乙炔、乙烯四类故障特征气体，覆盖绝缘纸过热、油裂解、局部放电、电弧故障全场景风险GE Vernova。整机搭载板载 IEEE/IEC 变压器评估算法，可扩展油温、负荷电流外接传感器，数据通过多规约上传至 SCADA、DCS 或资产运维平台；无运动部件设计大幅降低运维频次，适配 – 40℃~+55℃变电站户外 / 户内严苛环境，广泛用于火电、水电、新能源升压站核心变压器监测。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | HYDRAN M2 Mark III |
| 传感配置 | 两种可选：复合气体传感器 / 仅氢气传感器 |
| 气体测量量程 | 25–2000 ppm 等效氢气 |
| 微水检测 | 0–100% RH，精度 ±2% RH |
| 响应速度 | 阶跃变化 90% 读数耗时 10 分钟 |
| 供电规格 | 90–264V AC，47–63Hz，最大 650VA |
| 输出触点 | 5 路 C 型干接点报警继电器，3A@250VAC |
| 标准通讯 | RS485（Modbus RTU）、本地 RS232 调试口 |
| 可选通讯 | 铜缆 TCP/IP、光纤以太网，支持 DNP3、IEC61850 |
| 工作环境温度 | -40℃ ~ +55℃ |
| 防护适配湿度 | 0–95% RH，无凝露 |

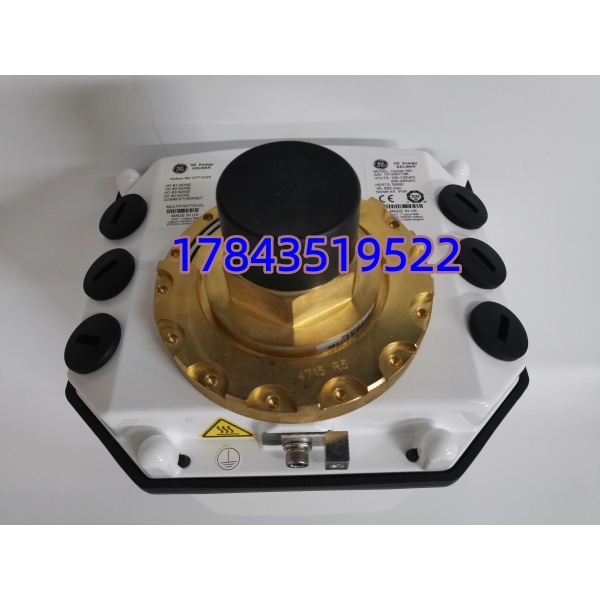

| 安装接口 | 标准 1.5 英寸 NPT 外螺纹，适配 1 寸 / 2 寸转接适配器 |
| 整机尺寸 | 315 mm × 219 mm × 196 mm |
| 整机净重 | 7.5 kg |
| 配套油品 | 矿物绝缘油、合成 / 天然酯类绝缘油 |
| 核心优势 | 出厂预标定，现场无需校准；整机自诊断自检 |
常见问题解答
Q1：HYDRAN M2 支持现场校准吗，多久需要标定一次？
A：设备出厂已完成完整气体、微水标定，正常工况下无需现场校准；建议每 2–3 年返厂复检传感精度，长期监测数值与离线 DGA 偏差过大时，可联系厂家重新标定传感单元。
Q2：复合传感器和单氢气传感器怎么选，能否后期更换？
A：不能现场直接更换传感类型，出厂硬件固定配置：
- 复合传感器：同时检测 H₂、CO、C₂H₂、C₂H₄，适用于 220kV、500kV 核心主变；
- 单氢气传感器：仅响应氢气，成本更低，适合 110kV 及以下配电变压器。高价值主变优先选复合款，覆盖全部绝缘故障类型。

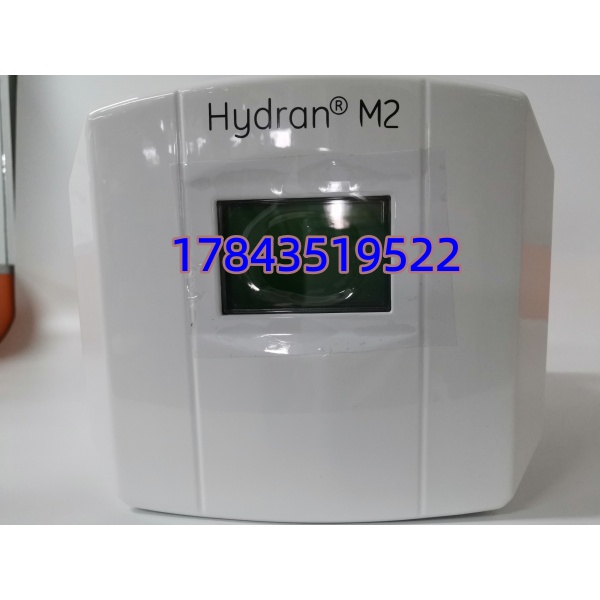

Q3：设备屏幕气体读数波动大是什么原因？
A：三类高频诱因：
- 安装腔体积气未排净，油液循环受阻；
- 取油阀门杂质堵塞，油液更新缓慢；
- 环境温差剧烈，油中气体溶解度变化。先执行放油排气操作，静置 24 小时观察读数稳定性。
Q4：全新原装质保周期多久，原装与翻新件区分方式？
A：现货全新原装提供 12 个月质保，自发货当日起计算。区分方法：
- 全新整机原厂密封包装，油口防护堵头未拆除，壳体无拆装痕迹；
- 机身序列号可在 GE 厂商系统核验出厂标定记录；
- 可提供 24 小时恒温模拟测试报告、原厂装箱单据。翻新设备多存在螺纹磨损、膜片二次封装，无完整出厂标定文件，不建议主变关键点位使用。
Q5：一套 HYDRAN M2 可以同时监测多台变压器吗？
A：不可以，设备为单变压器专用监测单元，仅能对接一台主变取油阀门；多台变压器需配套对应数量 M2 主机，通过 RS485 总线组网统一上传至后台。
Q6：原厂订货交期多久，现货硬件和原厂订货有无差异？

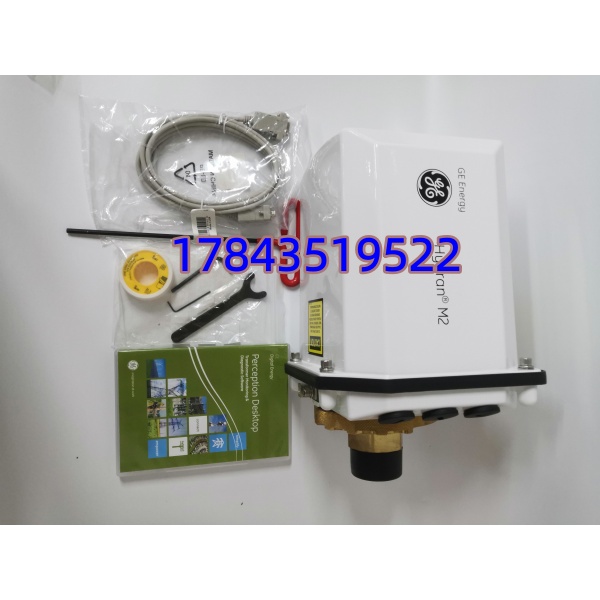

A：GE 原厂海外订货交期 12–16 周，报价偏高；本店现货为海外授权渠道全新原装，传感标定、硬件固件与原厂订货完全一致，发货时效 1–3 天，配套全套质检、标定资料，到货可直接安装投运。
