描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | HE693STG884 |
| 品牌 | Horner Electric（GE Fanuc 兼容） |
| 通道数 | 8 路差分应变片输入 |
| 输入量程 | ±25mV、±50mV、±100mV（软件可选） |
| 分辨率 | 16 位（0.0015% 满量程） |
| 精度 | ±0.02% 满量程（25°C） |
| 隔离电压 | 500V AC（通道对地） |
| 激励电源 | 5V DC/100mA（每通道可选） |
| 背板供电 | 5V DC，约 120mA |
| 工作温度 | 0°C ~ +60°C |
| 尺寸（宽 × 高 × 深） | 98 mm × 120 mm × 50 mm |
| 重量 | 约 0.54 kg |

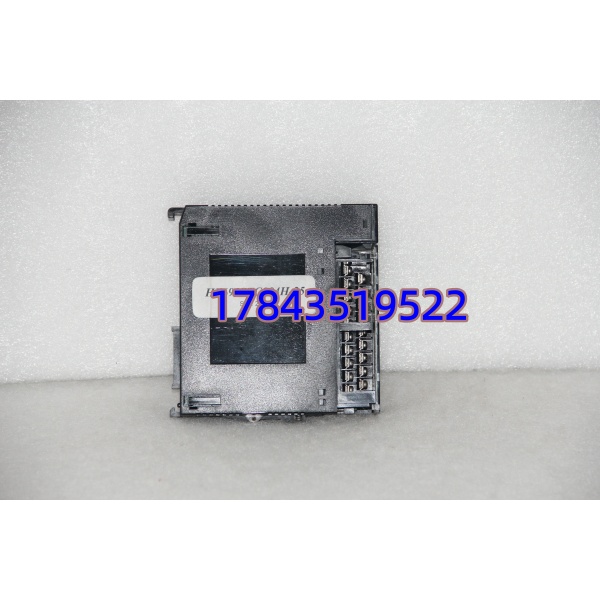

HE693STG884
产品深度介绍
HE693STG884 是 Horner Electric 为 GE Fanuc 90-30 系列 PLC 设计的高精度应变采集模块，专为工业现场的应变片（Strain Gage）信号采集开发，可直接接入称重传感器、张力传感器、压力传感器等毫伏级信号设备。
模块集成 8 路独立差分输入，支持软件切换三种常用量程，16 位分辨率确保微小应变信号也能精准捕捉。内置激励电源，无需额外供电，直接通过 PLC 背板取电，即插即用。广泛应用于材料试验、起重设备、包装机械、结构健康监测等需要高精度力 / 重量测量的场景。

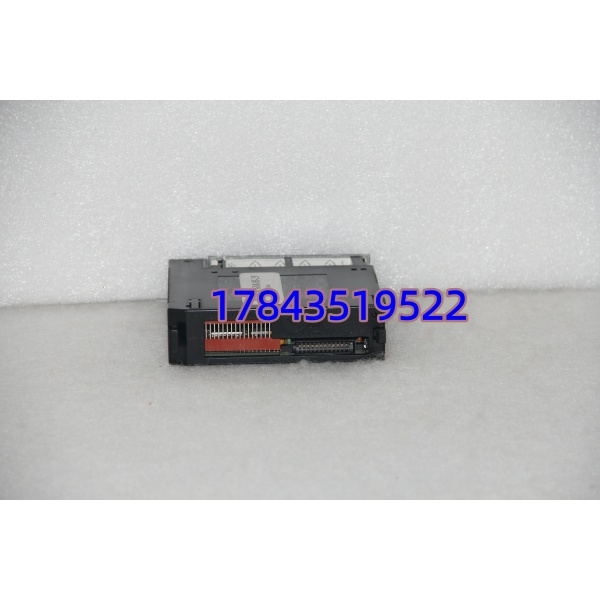

HE693STG884
应用场景与行业案例

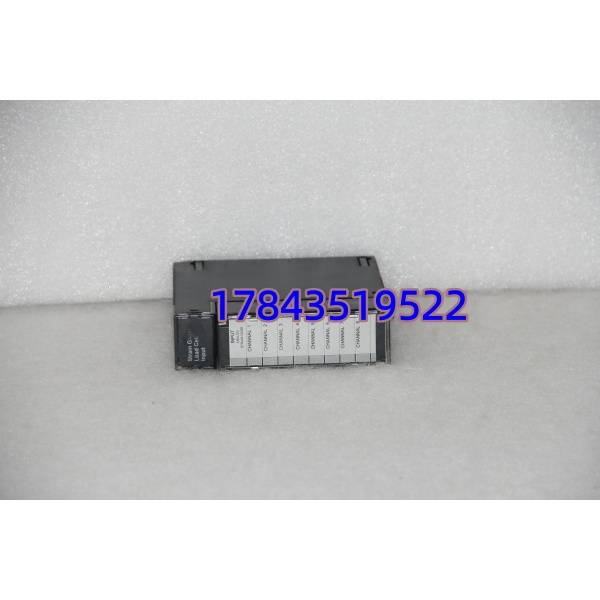

HE693STG884
工程痛点描述
工业现场需要精准测量拉力、压力、重量、扭矩等物理量时，普通模拟量模块精度不足、噪声大、无法直接适配应变片；进口专用仪表价格高、通讯复杂，难以接入现有 PLC 系统，导致数据采集不准、设备失控风险。
典型应用场景
- 材料测试 – 万能材料试验机采集拉伸 / 压缩试验中的应变信号，精准计算材料屈服强度、抗拉强度；8 通道可同时监测多个试样，提升测试效率。
- 起重机械 – 起重机 / 行车重量监测安装于吊钩或钢丝绳张力传感器，实时监测起吊重量，超载时自动报警 / 停机，避免设备倾覆、钢丝绳断裂事故。
- 包装行业 – 灌装 / 贴标机张力控制监测薄膜、纸张的张力变化，实时调整收卷 / 放卷速度，防止材料拉伸变形、断裂，保障包装精度与生产效率。
- 钢结构 – 桥梁 / 建筑结构健康监测长期监测钢梁、支柱的应变变化，提前预警变形、裂纹风险，保障大型建筑安全，减少人工巡检成本。
- 汽车制造 – 焊接夹具压力监测实时监测焊接夹具夹紧力，确保焊接压力稳定，提升焊点质量一致性，降低焊接缺陷率。
真实案例
案例：某汽车零部件厂焊接生产线改造去年 9 月，华东某汽车零部件厂焊接生产线频繁出现焊点虚焊、强度不足问题，经查为焊接夹具夹紧力波动大，人工调整不及时。
改造时采用 GE 90-30 PLC+HE693STG884 模块，在 12 台焊接夹具上安装应变片传感器，实时采集夹紧力信号。模块 8 通道同时监测，16 位分辨率精准捕捉 ±0.1% 的力值波动，PLC 根据数据自动调整夹具压力。
投用后，焊接缺陷率从 1.2% 降至 0.15%，人工调整频次减少 90%，生产线效率提升 15%。设备主管反馈：“之前靠经验调压力，现在数据精准可控，产品质量稳定太多，这模块性价比很高。”
质量透明化检测流程
- 入库验收：核对 Horner 原厂序列号、合格证；外观检查无划痕、接口完好；查询原厂停产库存信息。
- 上机功能测试：使用 GE 90-30 PLC 测试机架；5V DC 背板供电测试；应变信号模拟输入（±25/±50/±100mV 全量程校准）；8 通道同步采集测试；连续 24 小时老化测试，记录精度稳定性。
- 电气参数测试：Fluke 万用表检测供电与信号精度；绝缘电阻测试（>10MΩ）；通道隔离度测试。
- 固件 / 配置验证：读取并记录固件版本；备份量程配置与校准参数；拍照记录接线端子设置。
- 最终质检包装：质检员签字确认；防静电袋密封，气泡膜 + 防潮纸箱包装；贴附 QC 合格标签（含日期）；可提供测试视频 / 照片备查。
技术避坑指南
- 应变片接线错误❗风险：差分信号接成单端、激励电源正负极反接，导致信号漂移、无读数、模块损坏。✅避坑：严格按说明书差分接线（S+/S-、E+/E-）；接线前用万用表核对激励电源极性；屏蔽层单端接地。?案例：曾遇工程师接反激励电源，通电后应变片烧毁，模块通道损坏，直接损失数千元。
- 量程选择不当❗风险：小信号选大量程，精度不足；大信号选小量程，信号饱和、数据溢出。✅避坑：根据传感器满量程输出毫伏值选择（如 2mV/V 传感器配 5V 激励，满量程 10mV，选 ±25mV 量程）；现场校准零点与满量程。?提醒：HE693STG884 支持软件在线切换量程，无需拆机，适配多场景。
- 干扰导致信号波动❗风险：动力电缆与信号电缆同槽、接地不良，导致信号跳变、数据不稳。✅避坑：信号电缆用双屏蔽线，与动力电缆间距≥30cm；模块与传感器接地可靠，接地电阻 < 4Ω；远离变频器、电机等强干扰设备。?警示：应变信号为毫伏级，极易受干扰，布线与接地直接决定测量精度。
- 背板电源负载不足❗风险：90-30 PLC 背板电源带多块模块，总电流超容，导致模块重启、数据丢失。✅避坑：HE693STG884 耗电约 120mA，计算背板总负载，预留 20% 余量；必要时增加扩展电源模块。?数据：90-30 系列 CPU 背板 5V 电源最大输出约 1.2A，避免满负载运行。
- 传感器灵敏度不匹配❗风险：应变片灵敏度（2.0mV/V）与模块激励电压不匹配，导致测量误差大。✅避坑：按传感器参数设置模块激励电压（默认 5V DC）；软件中输入传感器灵敏度系数，自动校准。?提醒：模块支持灵敏度校准，可消除传感器个体差异，提升测量一致性。
