描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 额定总功率 | 30 W |
| 交流输入范围 | 85 ~ 264 VAC（自适应，无需跳线） |
| 直流输入范围 | 100 ~ 300 VDC |
| 背板 5VDC 输出 | 最大 15 W，供给机架 CPU 与 I/O 背板 |
| 24VDC 继电器输出 | 最大 15 W，适配继电器型输出模块 |
| 24VDC 隔离辅助输出 | 最大 20 W，可供给现场传感器 |
| 电压保持时间 | ≥20 ms |
| 保护机制 | 限流保护、短路自动关断、过载保护 |
| 安装位置 | 机架最左侧首槽位 |
| 适配底板 | Series90-30 全系标准底板 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 防护等级 | IP20，控制柜内部安装 |
| 认证标准 | UL、cULus、CE 工业标准 |
产品深度介绍

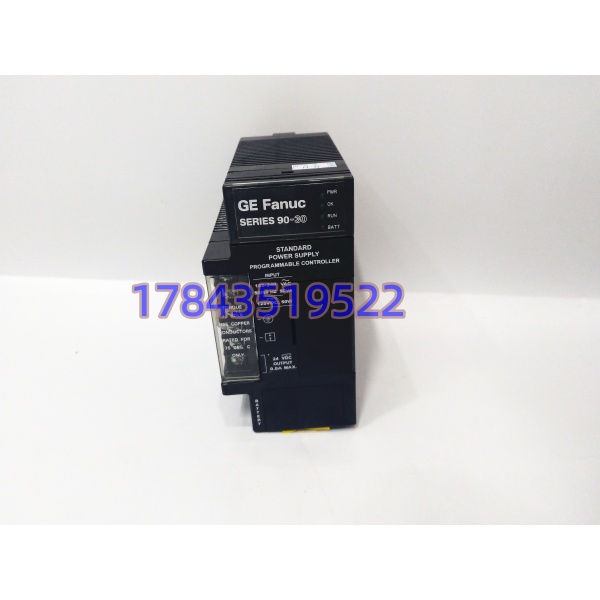

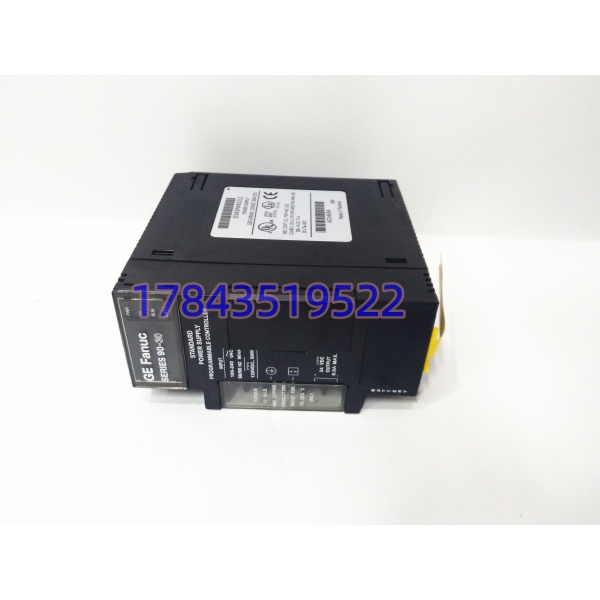

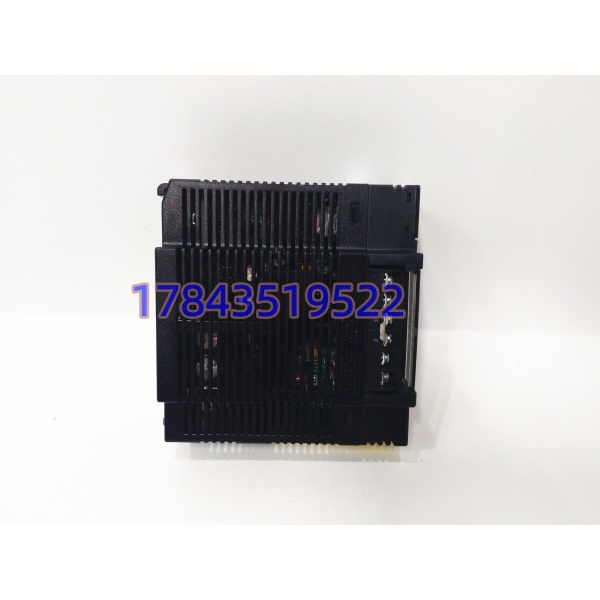

IC693PWR321 是 GE Fanuc Series90-30 PLC 标配基础电源模块，安装在机架首槽，一方面向背板输送 5V 直流电压，驱动 CPU 与各类 I/O 卡件；另外提供两路独立 24V 电源，分别用于继电器负载与外部传感器供电。 模块支持交直流宽幅输入，上电自动识别电压等级，无需手动更改跳线。大量机械制造、水处理、冶金存量产线仍在使用 90-30 系统。电源模块内部电解电容老化是最常见故障，一旦失效整套 PLC 直接停机。整套系统升级成本高，多数工厂储备同款备件应对紧急抢修。
应用场景与行业案例
老旧 90-30 系统运维普遍面临痛点：电源模块一旦损坏，整条自动化生产线停机。新项目大多升级 RX3i 平台，但现场不允许长时间停产改造，只能依靠备件快速恢复运行。
典型应用场景：
- 机械制造行业 – 机床、输送流水线 PLC 控制 冲压设备、物料输送线、自动化专机逻辑控制机架供电。
- 污水处理行业 – 泵站、曝气自控系统 污水厂泵组、电动阀门、液位采集 PLC 系统供电。
- 冶金建材行业 – 烧结、水泥辅线控制 风机、皮带输送、配料系统 90-30 机架供电。
- 小型热电、油气配套自控 锅炉辅机、增压泵站就地 PLC 控制柜。
案例：山东建材输送生产线抢修 一条水泥原料皮带线 90-30 控制柜上电无任何指示灯，排查确认 IC693PWR321 电源模块内部电容失效。联系代理商确认原厂停产无现货，订货周期无法匹配生产计划。 现货备件送达后，核对接线端子定义，上电空载测试正常后装入机架。1.5 小时 PLC 恢复运行，输送线重启。 事后企业建立备件清单，常备 IC693PWR321 与常用 I/O 模块，规避突发停机风险。
质量透明化检测流程
- 入库验收检测 登记模块序列号；外壳无变形裂痕，电路板无腐蚀、电容无鼓包；接线端子无烧蚀氧化，无私自维修焊接痕迹。
- 上机功能测试 搭建 90-30 标准底板持续 24 小时通电老化；空载与带载状态下测量 5V、两路 24V 输出电压，校验输出稳定性；可提供测试实拍素材。
- 电气参数测试 Fluke 仪表校验各路输出；500V 绝缘测试，绝缘阻值大于 10 MΩ。
- 硬件信息备案 区分标准版 IC693PWR321 与后缀 S 升级版本，记录用于兼容性核对。
- 最终质检封装 粘贴 QC 合格标签；独立防静电袋密封，外加缓冲纸箱，避免运输震动损伤端子。
