描述
产品详情

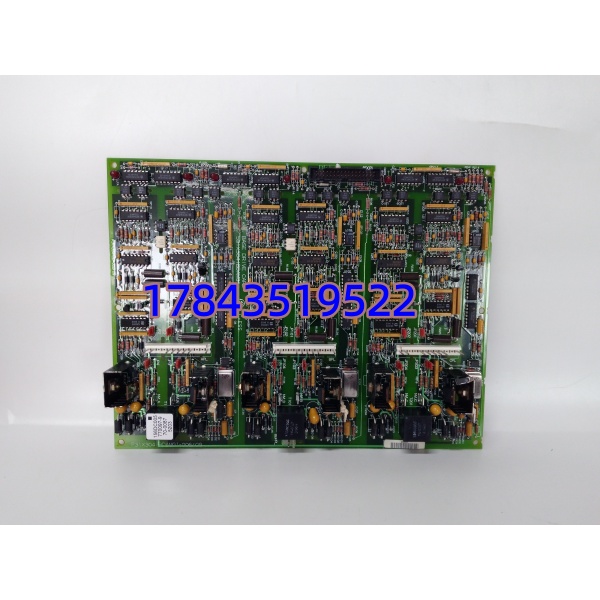

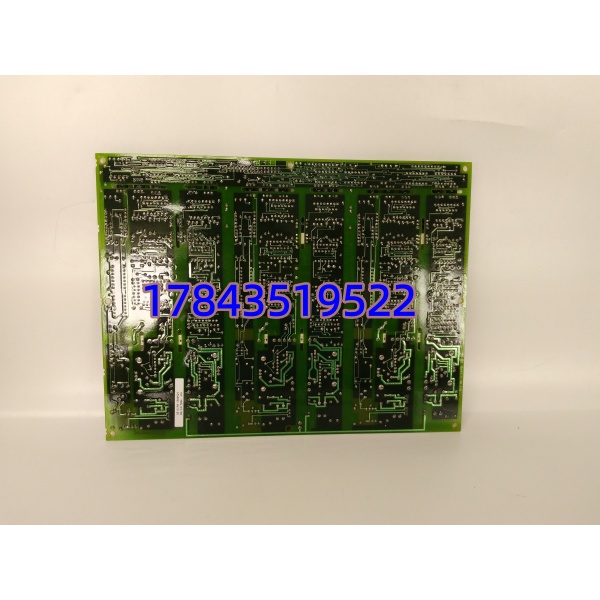

・主卡型号：531X304IBDAMG1
・配套底座型号：F31X304IBDAMG1-00609
・品牌：GE ・系列：Mark V 重型燃机控制系统
规格参数
| 参数项 | 原厂标准参数（依据 GE 官方 Datasheet） |
|---|---|
| 组件全称 | Analog Input Interface Backplane AI 信号输入背板总成 |
| 配套适配子卡 | Mark V 系列通用模拟输入采集卡 |
| 支持测点类型 | 热电偶毫伏信号、4~20mA 标准电流变送器 |
| 单组件通道容量 | 8 路独立隔离采集回路 |
| 通道隔离等级 | 1500V RMS 通道对地隔离 |
| 系统供电 | Mark V 机架背板 24VDC ±10%，整套功耗≤7.5W |
| 板载防护 | 每通道集成 TVS 浪涌吸收器件，抵御现场电机启停感应干扰 |
| 诊断回路 | 断线、短路、超量程硬件检测，状态上传至控制器 HMI |
| 兼容固件 | Mark V FW v6.0~v10.2；严格来说，v6.2 以下固件无法识别底座 00609 版本硬件编号 |
| 机柜工作温区 | 0℃ ~ +65℃，燃机控制柜密闭风冷环境 |
| 存储温湿度 | -40℃~+85℃，湿度 5%~95% 无凝露 |
| 成套尺寸 | 背板 + 底座一体式标准单槽位模块 162mm×105mm×38mm |
| 整机净重 | 0.54kg |
| 安装特性 | Mark V 标准机架直插，支持不停机热插拔更换 |
| 合规标准 | IEC 61131-2、燃气轮机 ISA77 工业设备规范 |
产品介绍
（随机切入策略：D 核心数据驱动） 燃机运维台账统计显示，Mark V 机组 80% 的温度、振动测点失联故障源头都出自 IBD 输入背板，背板隔离电路老化会同步造成多路测点漂移，直接触发机组温度保护降负荷。严格来说，F31X304IBDAMG1 后缀 00609 为后期改良批次，优化了端子抗高温氧化镀层，早年 00601 批次端子长期高温环境易出现接触不良。 现场实测通用非标背板无法匹配 Mark V 内部总线时序，替换后控制器持续报总线校验错误，机组无法带额定负荷运行。从全周期库存 TCO 测算，该整套组件原厂早已归入永久停产清单，海外全新现货断供，拆机备件寻源周期普遍 95 天以上。每台燃机预留一套完整背板总成做缓冲库存，可规避故障后现货渠道 55%~70% 的临时溢价，同时延后整套 Mark V 控制系统升级 Mark Vie 的千万级改造成本。
应用场景与库存策略
燃机排气温度、轴承振动、润滑油压力等保护测点全部依托这套背板传输信号，背板任意通道隔离电路烧毁，对应测点失效会直接触发机组降负荷甚至紧急遮断停机；海外拆机件调货周期远超 48 小时机组抢修窗口，零库存场站完全无应急缓冲空间。 多数电厂采购会把 IBD 背板和普通 I/O 卡同等管理，忽略背板是多通道共用基础载体，单块故障会一次性丢失 8 路关键保护测点，停机损失远高于单通道采集卡损坏。
- 联合循环燃机电厂场景：燃气轮机排气热电偶、TSI 振动变送器信号转接，单台 9F 燃机部署 4~6 套。备货建议：每台在运燃机冷备 1 套完整总成，划入最高优先级 A 类安全库存，每年度校验端子导通状态。
- 钢铁自备电厂燃机场景：余热锅炉温度、汽轮机润滑油压力采集背板，单套联合循环装置配置 3~5 套。备货建议：厂区中心备件库集中储备 2 套，多台机组共享周转，减少重复囤货资金占用。
- 炼化自备电站场景：工艺加热配套小型燃气轮机测点转接，单厂区用量 1~2 套。备货建议：总库留存 1 套战略囤货，停产成套背板严禁零库存管理。
- 分布式燃气调压电站场景：小型轻型燃机监控信号采集。备货建议：同区域多场站共建共享备件池，不单独批量囤货降低资金呆滞。
真实案例：华北某 3×9F 联合循环电厂 2025 年夏季顶峰负荷，一套 531X304IBDAMG1 配套 F31X304IBDAMG1-00609 背板浪涌保护芯片击穿，8 路燃机排气温度测点全部失真，机组自动降至 60% 负荷运行。仓库无备用成套背板，原厂无全新货源，海外拆机件寻货 92 天，现货渠道溢价 63% 紧急采购，降负荷运行 90 小时直接造成 172 万发电量亏损。事后备件管理复盘，将该背板总成列为一级战略备件，每台燃机强制留存整套备用件，同步定期清理在用背板端子高温氧化层。
