描述
产品详情
・型号：DS200TCTGG1AFF・品牌：GE・系列：Mark V Turbine Control System
规格参数
- 适配系统：GE Mark V 涡轮控制系统
- 安装形式：Mark V 标准机箱插槽安装
- 对外接线：螺钉式接线端子
- 板载电路：RC 信号滤波、TVS 浪涌抑制回路
- 互联方式：带状扁平电缆连接控制主板
- 背板供电：机箱背板提供直流工作电源
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 湿度条件：5%～95%，无凝露
- 防护等级：IP20，仅限控制柜内部使用
- 适用信号：开关量反馈、模拟量测点信号转接
- 板卡尺寸：遵循 Mark V 系列标准 PCB 外形
产品介绍

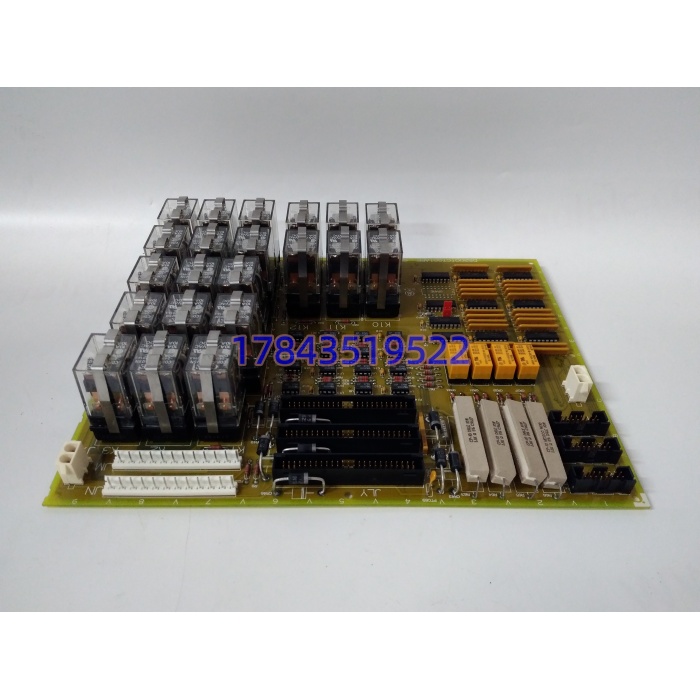

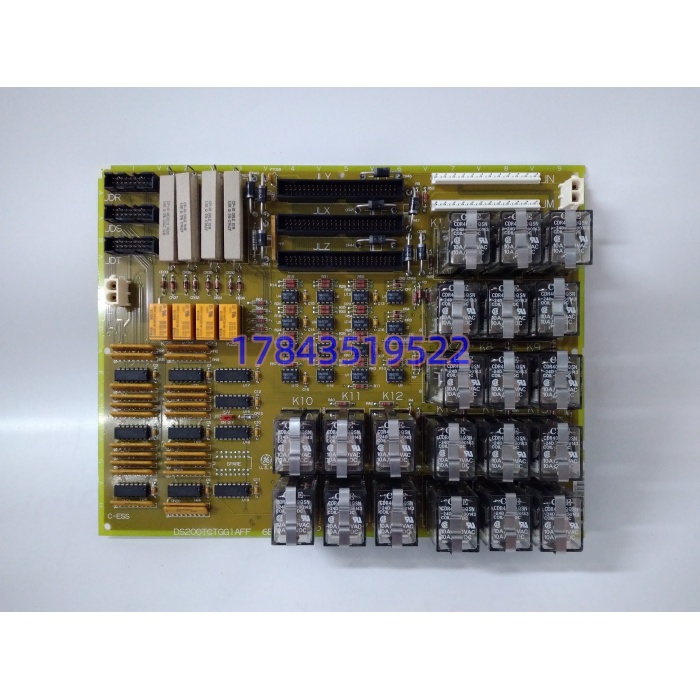

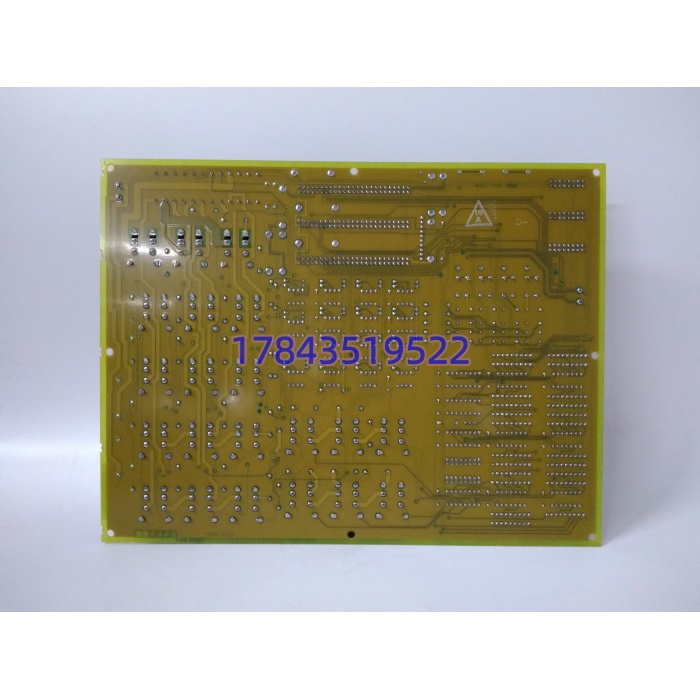

DS200TCTGG1AFF 属于 GE Mark V 机组控制系统配套端子接口板，主要作用是承接外部现场电缆，完成信号预处理之后通过扁平电缆送往主控处理板。端子板集成滤波和防雷抑制元件，削弱长线传输带入的尖峰干扰，保护后方核心控制板。
坦白讲，Mark V 系统早已进入生命周期末期，原厂不再生产全新现货。市面上流通货源以拆机翻新备件为主。同系列后缀版本存在细微硬件差异，直接替换前核对完整型号后缀，防止端子定义不一致。大量燃气电厂、联合循环电站依旧在用这套系统，停机窗口稀缺，备件断供直接制约检修计划。
应用场景与行业案例
现场高频故障：端子板上滤波电容老化漏电，造成信号数值漂移；端子排氧化松动，测点间断性丢失；浪涌器件击穿，导致单通道持续异常报警。该板故障不会造成控制器停机，但大量测点异常会触发运行预警，限制机组带负荷。
- 燃气发电厂：9E、9F 系列燃机 Mark V 控制系统测点转接，故障备件替换与系统扩容。
- 联合循环电站：余热汽轮机组辅机开关量、温度信号接口维护。
- 海外油田动力站：老旧 GE 涡轮机组控制系统备件周转。
真实案例：南方某燃机电厂 Mark V 机组，中控多个温度测点频繁波动，多次校验现场热电偶未发现问题。排查锁定 DS200TCTGG1AFF 端子板电容老化。原厂订货交期长达 22 周，机组不允许长期带缺陷运行。采购经过通电测试的拆机备件，停机检修时段完成更换，测点波动现象彻底消除。现场建议：服役超 18 年的端子板优先纳入备件储备清单。
