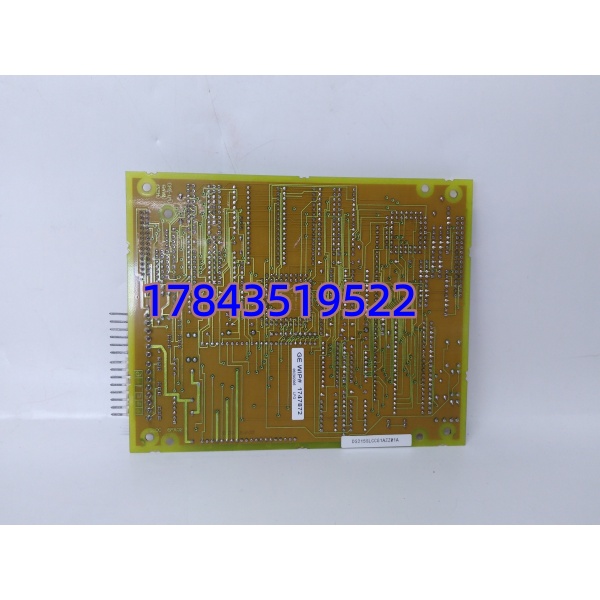

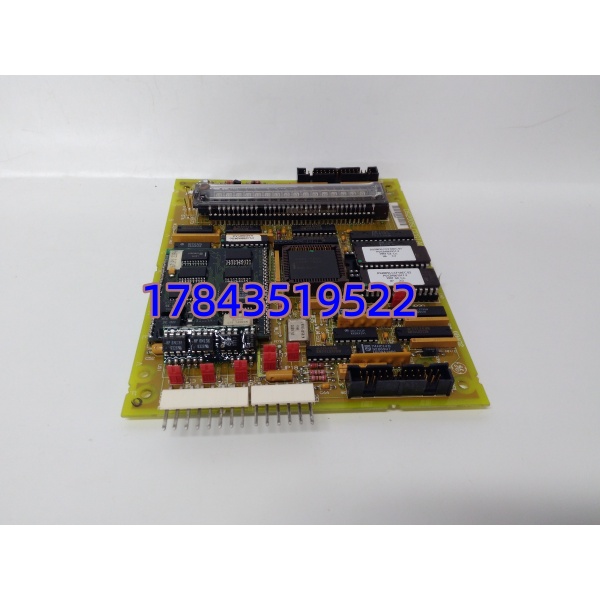

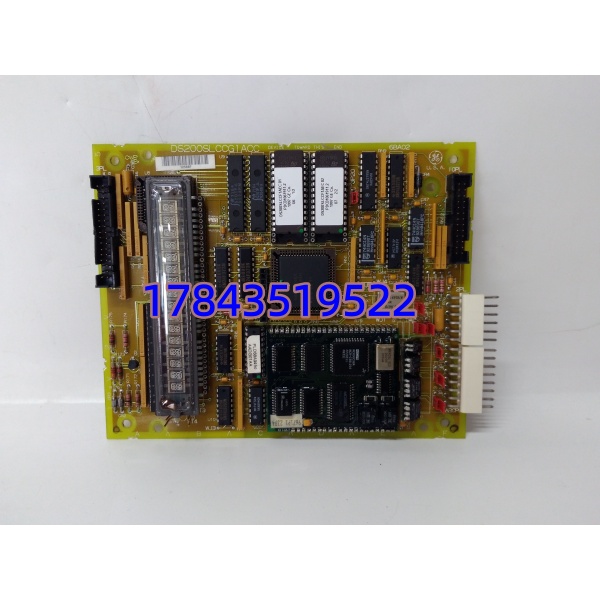

DS200SLCCG1ACC 详情
・型号：DS200SLCCG1ACC
・品牌：GE 通用电气
・系列：Speedtronic Mark V 燃机控制系统
规格参数
| 参数项 | 技术指标 |
|---|---|
| 板载处理器 | LCP 局域网控制处理器 |
| 通信协议 | DLAN、ARCNET |
| 程序存储 | 2 块可拆卸 EPROM 芯片 |
| 数据缓存 | 双端口 RAM |
| 额定供电 | 24V DC |
| 工作温度 | -40℃ ~ +70℃ |
| 环境湿度 | 5%~95%，无冷凝 |
| 物理尺寸 | 270mm×130mm×70mm |
| 单卡重量 | 约 1.5kg |
| 配套外设 | 16 位数字诊断显示、操作键盘接口 |
| 安装方式 | 标准 Mark V 机架插槽直插 |
产品介绍
DS200SLCCG1ACC 是 Mark V 燃机系统标配通信核心板，用于机组驱动器、励磁单元与三冗余主控之间的数据中转，依靠双总线架构稳定下发调速、保护逻辑指令，同步上传振动、温度、并网工况数据。 市面普通通用通讯板仅支持单一总线，这款卡件集成隔离 / 非隔离双路通信电路，EPROM 可单独读写更换，无需整卡替换程序；TMR 三冗余架构下三块同型号板并行比对运算结果，单卡异常不会直接触发机组停机，降低关键机组跳机风险。
应用场景与行业案例
痛点切入
老式燃机系统通信总线老化后，会出现指令丢包、转速调节漂移，并网时频率波动极易触发保护停机；早期单总线板卡损坏后无独立程序存储，更换整卡需重新下装全套控制逻辑，现场调试耗时 4 小时以上。
典型场景
- 联合循环电厂燃气轮机：三套 DS200SLCCG1ACC 组成 A/B/C 三冗余通道，保障机组启停、负荷调节全程数据同步。
- 化工航改式燃机压缩机：适配现场多驱动器组网，实时传递防喘振、压力联锁信号。
- 热电联产蒸汽轮机励磁柜：连接励磁控制器与上位 DCS，远程监控励磁电流、电压参数。
- 天然气长输管线燃机驱动站：宽温区间适配室外机柜，抵御昼夜温差冲击。
真实案例
某 300MW 联合循环电厂 Mark V 机组，夜间低谷负荷频繁报 ARCNET 通信故障，每 3-5 天出现一次小幅负荷抖动。现场排查定位单块 DS200SLCCG1ACC EPROM 存储单元衰减，采购同型号备件更换，仅替换两块存储芯片，无需重写机组控制程序，停机更换时长 20 分钟，后续连续运行 8 个月未再出现通信告警。现场工程师反馈，相比更换整套主控，单卡维修大幅减少电网考核损失。
