描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | DS200RTBAG3AHC |
| 系统归属 | GE Mark V / EX2000 励磁系统 |
| 继电器数量 | 12 路（Form C：常开 / 常闭 / 公共端） |
| 触点容量 | 2A @30VDC；0.6A @125VAC |
| 线圈电压 | 24VDC |
| 输入电压 | 12–24VDC |
| 输出（励磁） | 10–20VAC，100mA |
| 端子数 | 52 点 I/O 端子 |
| 连接器 | CPH（正）、CPN（负）电源插座 |
| 工作温度 | -40°C ~ +70°C |
| 尺寸 | 约 220×110×30mm |
| 重量 | 约 0.5kg |
| 安装 | DIN 导轨 / 驱动柜内安装 |
产品深度介绍

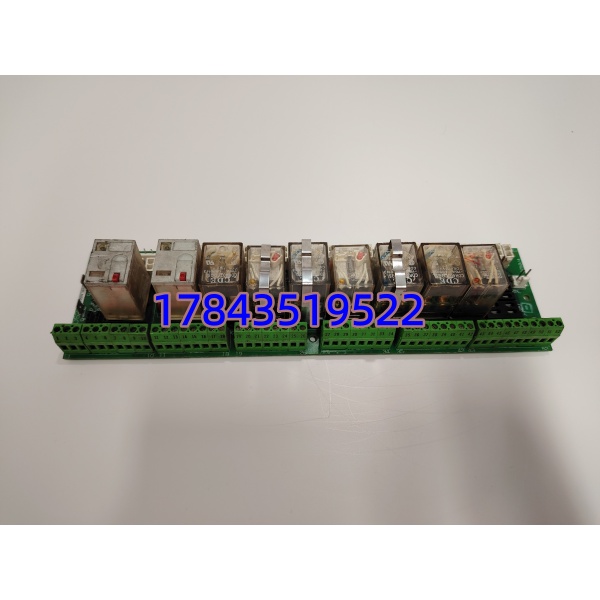

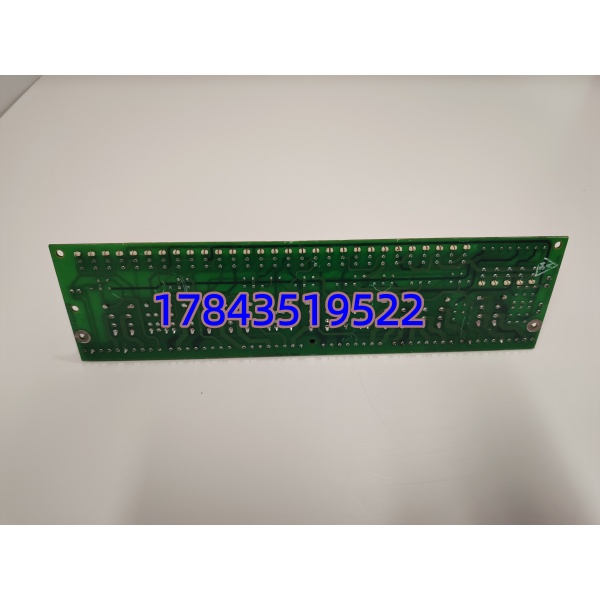

GE DS200RTBAG3AHC 是Mark V 与 EX2000 励磁系统的关键接口板卡，安装于驱动柜内，负责励磁信号驱动 + 继电器联锁输出。板载 12 路独立继电器，每路提供 Form C 干触点，可直接驱动现场开关、阀门、报警回路，或实现系统间电气联锁。
板卡配备 52 个螺钉端子，方便现场接线与维护；带 CPH/CPN 可插拔电源接头，支持热插拔更换，减少停机时间。主要为 3300 系列电涡流探头（3300/15、/22M、/45、/64M、/94）提供稳定励磁信号，确保轴振、位移测量准确。
典型应用场景
- 火电 / 核电汽轮机：Mark V 控制机柜内，励磁 + 联锁输出，轴振 / 位移监测回路供电。
- 发电机励磁系统：EX2000 励磁柜，提供励磁驱动与干触点联锁。
- 燃气轮机控制：GE Mark V/VI 系统，报警、跳闸、许可信号继电器输出。
- 工业驱动柜：大型传动设备的远程 I/O 与继电器扩展。
入库质检要点
- 外观与丝印：核对型号 DS200RTBAG3AHC、GE Logo、美国原产标签；端子无氧化、继电器无变形。
- 电气测试：
- 线圈电阻：24VDC 线圈阻值正常（约 1kΩ）。
- 触点通断：每路 NO/NC/COM 动作正确，无粘连。
- 励磁输出：12–24VDC 输入时，输出 10–20VAC、100mA 稳定。
- 绝缘与耐压：端子对地≥5MΩ，符合工业绝缘标准。
- 兼容性：确认适配 Mark V/EX2000 机架，固件匹配。
替换安装避坑指南
- 系统匹配：仅用于Mark V/EX2000，不可与 Mark VI 混用；核对原板版本与端子定义。
- 电源极性：CPH/CPN 正负极不可接反，否则烧毁板卡。
- 继电器负载：触点容量有限（2A@30VDC），不可直接带大功率负载，需加中间继电器。
- 接线规范：52 个端子对应固定 I/O 功能，错接会导致联锁失效或误动作。
- 断电操作：板卡带高压励磁信号，拆装必须断电并放电，防止触电。
