描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 产品类型 | Power Connect Card（PCCA） |
| 兼容系统 | GE Mark V（DS200）、EX2000/DC2000 驱动 |
| 输入电压 | 24VDC 或 110–240VAC |
| 输出 | 0–10VDC 控制信号；5A 触点容量 |
| 隔离方式 | 脉冲变压器隔离（SCR 门驱动） |
| 保护 | 过流、过压、短路保护 |
| 工作温度 | -40°C ~ +85°C |
| 湿度 | 5%–95% RH（无冷凝） |
| 尺寸 | 约 160 × 160 × 120 mm |
| 重量 | 约 0.8 kg |
| 关键跳线 | WP4、WP3、JP2、JP1（组态用） |
功能与应用详解

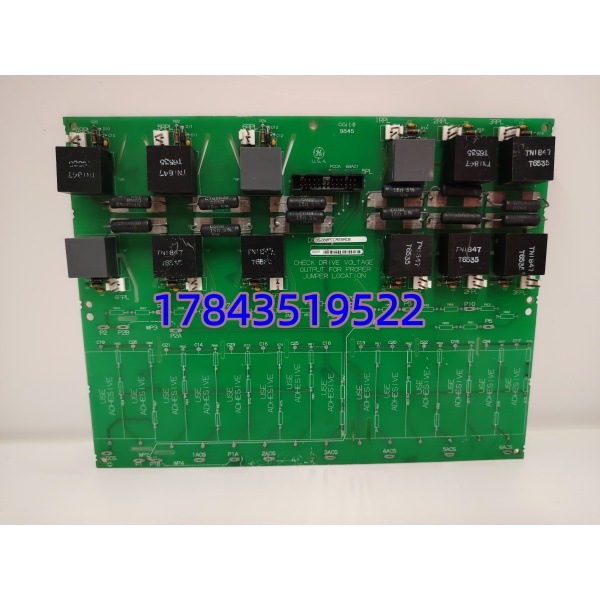

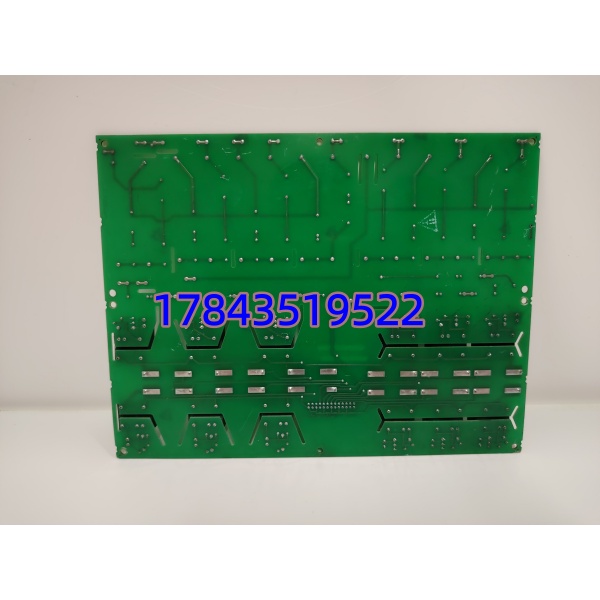

DS200PCCAG5ACB 是 Mark V 系统里的大功率电源连接卡，核心任务是把控制板的弱电信号，通过脉冲变压器隔离后，直接驱动 SCR 功率桥的门极，实现大功率整流 / 逆变控制。
- 电源分配：给驱动系统各板卡提供稳定 DC 电源。
- 信号隔离：强弱电隔离，抑制干扰，保护控制侧。
- 门极驱动：脉冲变压器输出驱动 SCR 导通 / 关断。
- 故障保护：过流 / 过压时快速关断 SCR，保护功率器件。
- 组态灵活：板载 4 组跳线，适配不同功率与拓扑。
典型应用：
- 电厂：汽轮发电机励磁、给水泵 / 风机变频驱动
- 冶金：轧机主传动、大功率直流电机调速
- 油气：大型压缩机、泵组 SCR 整流驱动
备件替换要点（避坑）
- 必须配对使用：与 DCFB 电源板 配合，属于 “高马力 PCCA”，不可与低功率版本混用。
- 跳线组态一致：更换前记录 WP4/WP3/JP2/JP1 状态；错跳会导致无输出或烧 SCR。
- 版本匹配：ACB 为较新硬件版本，旧版（如 ACA）不可直接替代，需核对固件与背板。
- 安装与散热：标准 19” 机架安装，上下留足散热空间；长期高温会加速脉冲变压器老化。
入库质检
- 外观：PCB 无烧痕、焊点完好、接插件无氧化
- 通断：跳线与脉冲变压器绕组导通 / 绝缘测试
- 带载：模拟 SCR 负载，测试门极驱动脉冲幅值 / 时序
- 保护：过流 / 过压点校准，动作可靠
- 老化：满载 24 小时，温升正常、无异常噪音
