描述
产品详情
・成套型号：DS200KLDBG1ABC、DS215KLDBG1AZZ03A
・品牌：GE（通用电气）
・系列：Speedtronic Mark V（DS200/DS215 子系列）
规格参数

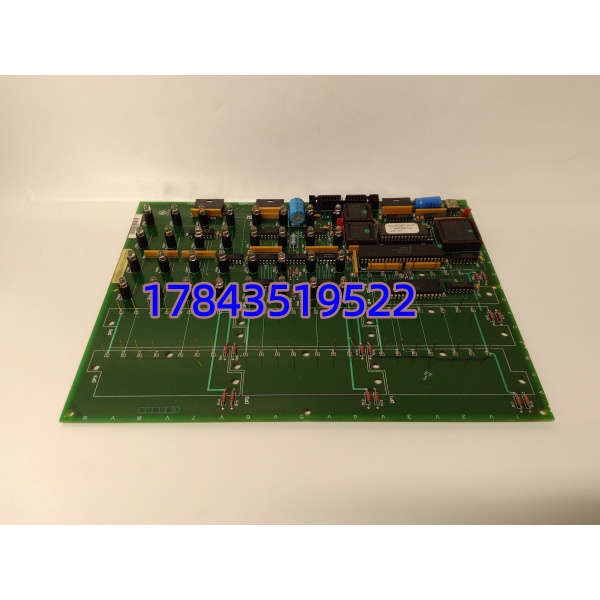

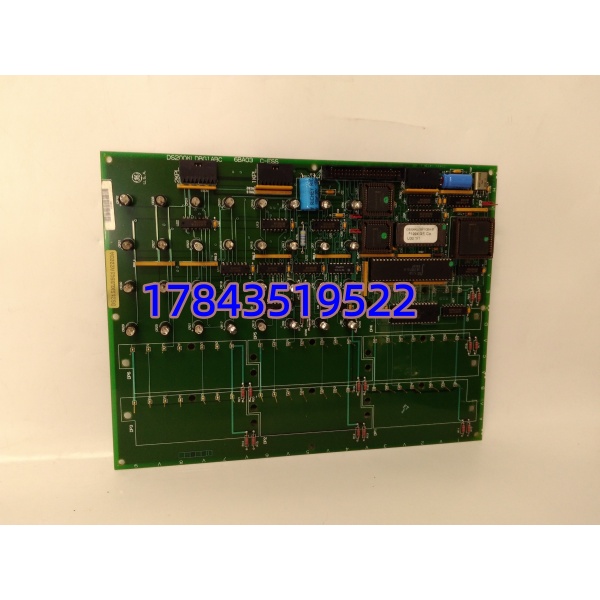

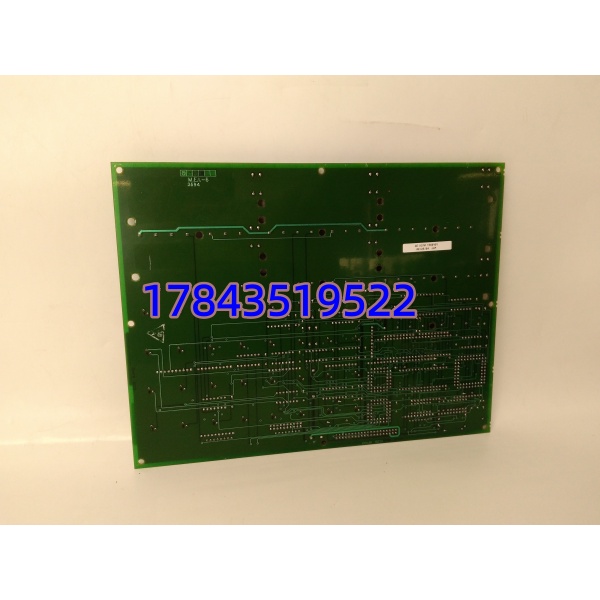

DS200KLDBG1ABC（显示板）
- 供电电压：24VDC
- 工作温度：-40℃~70℃
- 状态指示灯：32 路通道 LED+7 段数码管显示
- 安装方式：柜门嵌入式固定
- 通信总线：适配 Mark V LCN 背板总线
- 板载元件：FPGA 逻辑芯片、振荡电路、信号滤波电阻阵列
- 外形尺寸：262×122×64mm
- 净重：0.32kg
- 抗干扰等级：工业级 EMI 滤波，耐受燃机电磁杂波
- 标识编码：板印 C-ESS、6BA03 原厂批次码
DS215KLDBG1AZZ03A（信号调理卡）
- 供电电压：125VDC 系统背板取电
- 工作温度：-20℃~70℃
- 信号通道：兼容热电偶、LVDT 位移、4-20mA 标准模拟量
- 隔离设计：通道间光电隔离，阻断现场浪涌串扰
- 组态方式：板载跳线切换信号量程与类型
- 总线接口：Mark V 标准金手指背板插槽
- 外形尺寸：228×118×36mm
- 净重：1.14kg
- 适配架构：三模冗余 TMR 燃机控制回路
- 处理时延：单通道信号转换时延＜200ms
产品介绍
DS200KLDBG1ABC 与 DS215KLDBG1AZZ03A 为 GE Mark V 燃机控制系统配套成套卡件，二者必须搭配使用。DS215KLDBG1AZZ03A 作为底层信号采集核心，负责现场温度、阀位、振动传感器原始信号滤波、隔离、模数转换，处理后上传控制器；DS200KLDBG1ABC 安装在控制柜柜门，通过 LED 灯与实体按键直观展示每一路信号、跳闸、通讯故障状态，现场运维人员无需上位机即可快速定位异常通道。
坦白讲，市面单独替换单块卡件极易出现信号匹配偏差。同代替代配件多存在跳线定义、总线时序细微差别，会出现显示灯与实际信号错位、跳闸指示灯误亮问题。整套更换可规避组态重新核对、通道校验工时，老旧电厂 Mark V 机组大修、故障备件替换时成套更换故障率更低。原厂 2010 年后已停止全新量产，市场流通以翻新、拆机库存为主，采购时需核对板身批次编码匹配机组出厂年份。
应用场景与行业案例
痛点切入
燃机运行时传感器信号漂移、线路短路会直接触发机组遮断，单次停机损失几十万。早年只靠上位机查看故障码，中控到机柜排查至少半小时，错过快速恢复窗口；现场强电磁环境下，无隔离调理卡会导致模拟量跳变，控制器误判负荷调节逻辑。这套组合实现就地可视化 + 前端信号隔离，缩短故障定位时长，减少非计划停机。
典型场景
- 火电联合循环电厂燃气轮机：采集排气热电偶、调阀 LVDT 位移信号，柜门 LED 实时监控排气温度偏差，提前预判热电偶老化。
- 天然气长输管线压缩站：处理防喘振阀 4-20mA 反馈信号，卡件隔离阻断压缩机电机启停浪涌，避免控制回路跳变。
- 化工余热蒸汽轮机装置：监测转子振动测点，跳闸信号同步推送至显示板，就地巡检可第一时间识别振动超标通道。
- 钢厂自备电厂燃机机组：适配 TMR 三冗余架构，单卡故障不中断机组运行，满足连续生产不停机运维需求。
真实案例
某 600MW 联合循环电厂 2 号燃机，运行中频繁出现排气温度坏值报警，上位机仅提示 “模拟量通道故障”，运维班组排查 2 小时未定位测点。拆开机柜后发现 DS215KLDBG1AZZ03A 单通道调理电路电容老化，信号输出不稳；配套 DS200KLDBG1ABC 对应通道 LED 闪烁异常，因前期单换调理卡未同步更新显示板，通道映射错乱导致指示灯无提示。采购成套新旧匹配卡件更换后，重新核对跳线与通道映射，报警彻底消除。班组事后复盘，单独更换单块卡件会占用 4-6 小时校验工时，成套替换 1.5 小时即可完成投运。
