描述
产品详情

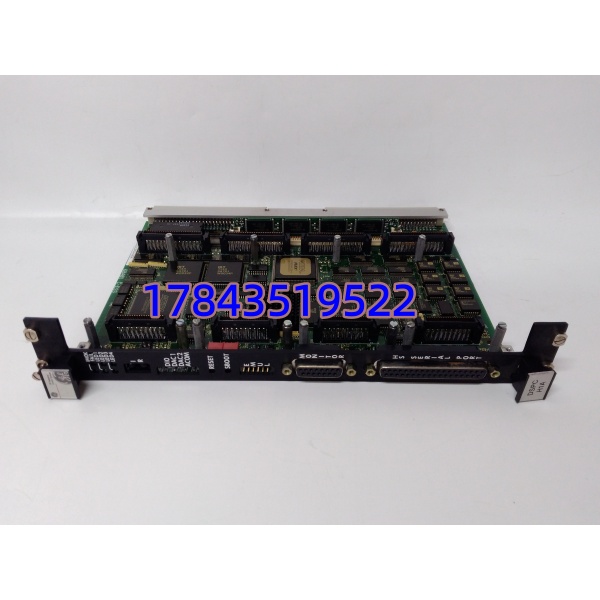

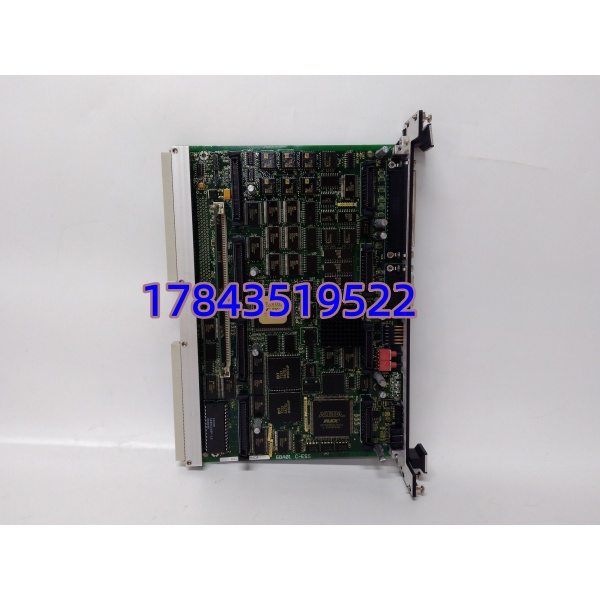

・型号：DS200DSPCH1ADA
・品牌：GE（通用电气）
・系列：Mark V Speedtronic DS200 燃机控制系列
规格参数
| 参数项 | 实测 / 原厂标注参数 |
|---|---|
| 核心处理器 | 32 位专用 DSP，主频 150MHz |
| 供电输入 | DC 24V，整机典型功耗 10W |
| 存储配置 | 4MB RAM、8MB Flash 程序存储 |
| 总线架构 | Mark V IONet 高速冗余总线、VME 背板接口 |
| 工作温度区间 | -40℃ ~ +70℃（机柜内无凝露） |
| 信号处理通道 | 多路隔离模拟量调理、数字量 IO 缓冲子板集成 |

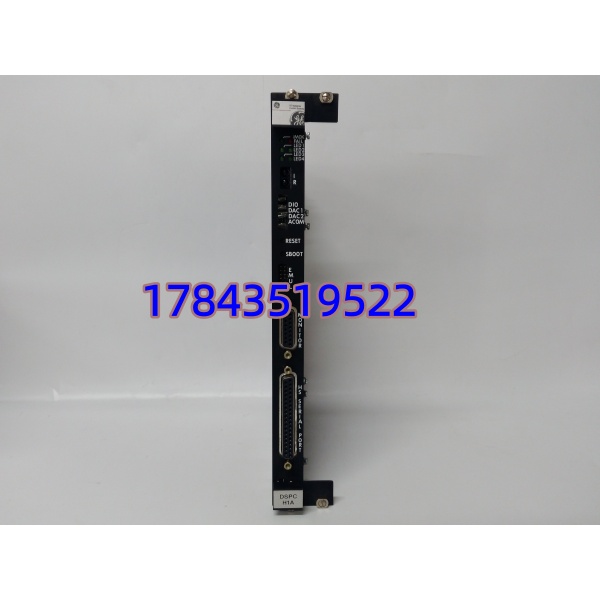

| 前面板接口 | DB9 调试串口、DB37 驱动信号输出、状态指示灯、硬件复位键 |
| 系统冗余 | 支持 TMR 三重冗余架构搭配 Mark V 主控 |
| 外形尺寸 | 标准 VME 6U 机架板卡，适配 Mark V 控制柜插槽 |
| 防护等级 | 板卡 IP20，仅机柜内安装使用 |
| 适配设备 | 燃气轮机、蒸汽轮机辅机油泵、冷却风机变频器控制 |
产品介绍
DS200DSPCH1ADA 是 GE Mark V 燃机控制系统专用驱动信号处理卡，定位为机组辅机变频设备的独立运算核心，不依赖主控 CPU 分担电机控制算法，专门处理润滑油泵、液压泵、冷却风机等关键辅机的转速、转矩闭环调节。板卡集成多层子板，自带信号隔离、缩放、缓冲电路，现场传感器信号可直连，无需额外加装信号调理器。
市面上通用 PLC 卡件仅能执行低速逻辑运算，这款卡件 DSP 运算周期更短，可应对辅机变频快速动态调节需求。同系列旧款 DS200DSPCH1AA 算力不足，高负荷工况易出现转速波动；该型号优化信号采样电路，降低高温环境下信号漂移幅度，减少机组因辅机失稳触发的连锁停机。
应用场景与行业案例
痛点切入
我在现场多次碰到 Mark V 机组原 DSP 卡老化，辅机油泵转速震荡，燃机负荷被迫下调，每小时发电量损失可达数万度。普通 IO 卡无法承担高速矢量控制运算，临时替换通用板卡会直接导致辅机保护跳闸。高粉尘、高温的电厂机柜环境会加速板卡电容老化，原厂早已停产，备件采购周期普遍超过 45 天。
典型场景
- 联合循环电厂燃气轮机：控制润滑油主辅油泵变频，稳定机组启停阶段油压，避免轴承磨损跳机。
- 钢铁自备电厂蒸汽轮机：驱动循环水冷却风机，根据排汽温度动态调节风量，降低机组煤耗。
- 炼化厂工艺燃机：调节液压执行机构油泵转速，保障燃料阀调节精度，稳定燃烧工况。
- 分布式能源燃气机组：配套 TMR 三重冗余系统，单卡故障不中断机组运行，满足连续生产要求。
真实案例
某华北热电厂 2×100MW 联合循环机组，#1 燃机运行 8 年后原 DSP 卡出现随机通信丢失，油泵转速频繁波动，运维只能维持 50% 低负荷运行。原厂全新件交期 3 个月，停机损失无法承受。更换二手成色完好的 DS200DSPCH1ADA 后，上电下载原有控制程序，IONet 通信无报错，油泵转速波动控制在 ±5RPM 以内，机组恢复满负荷带载。现场工程师反馈，这类燃机核心卡件无国产替代，备件库存至少预留 1 块，避免突发故障被动停机。
