描述
产品详情
・型号：DS200DPCBG1AAA
・品牌：GE（通用电气）
・系列：Mark V 燃机 / 汽机控制系统
规格参数
| 参数项 | 参数数值 |
|---|---|
| 交流输入电压 | 85~264VAC，50/60Hz |
| 直流输出电压 | 24VDC |
| 额定输出功率 | 360W |
| 最大输出电流 | 15A |
| 干触点输入通道 | 24 路，分组隔离 |
| 适配接线规格 | 最大 #12 AWG 螺丝端子 |
| 工作温度区间 | -40℃ ~ +70℃ |
| 存储温度区间 | -40℃ ~ +85℃ |
| 防护等级 | IP30（控制柜内安装） |
| 整机外形尺寸 | 115mm×48mm×150mm |
| 单品重量 | 约 1.2kg |
| 内置保护器件 | 250V 熔断器 FU1、状态拨码开关 |
产品介绍

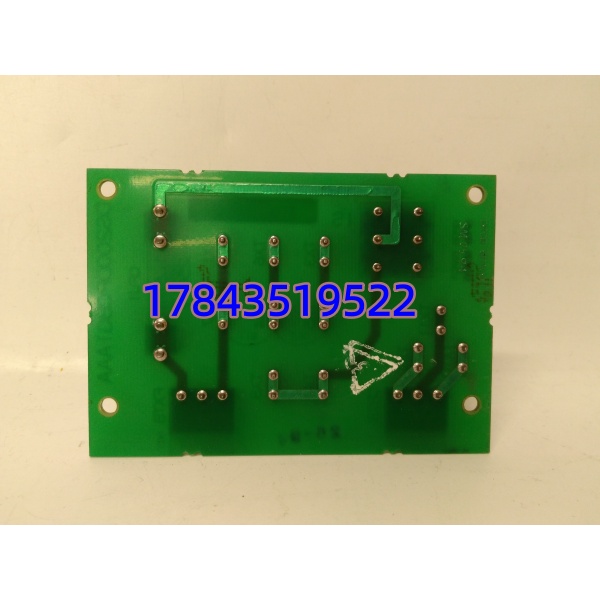

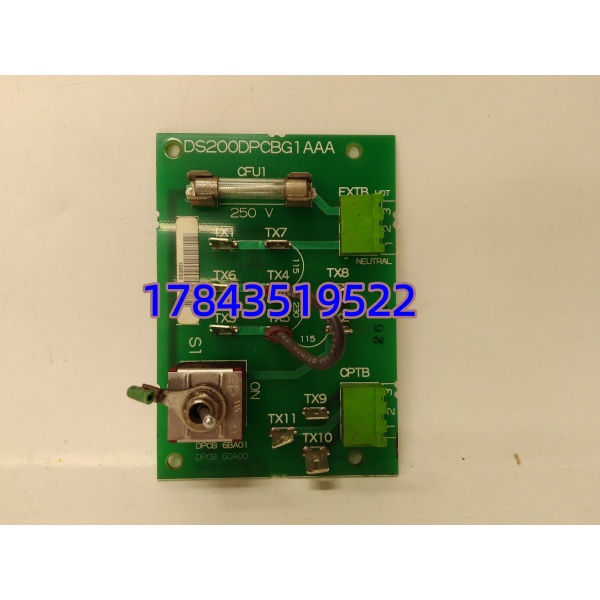

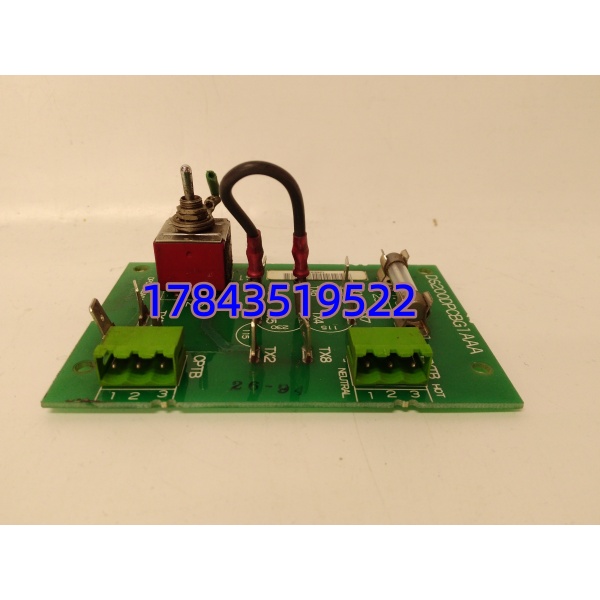

DS200DPCBG1AAA 是 GE Mark V 涡轮机组专用直连电源连接板，整机集成保险、拨码配置、两组隔离端子排，负责给柜内 I/O 子卡提供 24V 激励电源，同时采集现场干触点开关信号并做降噪隔离处理。板卡原生适配 TMR 三模块冗余控制架构，电厂机组的安全联锁信号优先走这块板转接。
市面通用 I/O 转接板大多只做简单接线，这款板卡内置前端滤波电路，能抑制电厂变频器、励磁柜带来的高频电磁干扰；端子分组隔离设计可避免单路短路扩散至整组信号回路，减少单点故障触发机组保护停机的概率。原厂已停止量产，当前机组运维只能依靠翻新、拆机备件维持运行。
应用场景与行业案例
痛点切入
现场多次碰到普通转接板无隔离，励磁回路浪涌击穿信号回路，机组误触发遮断停机；普通端子板无保险，电源短路会连带主控制器电源回路烧毁，抢修至少 4 小时以上。这款板卡自带独立保险与分组隔离，能切断故障扩散路径。
典型场景
- 火电汽轮发电机组：采集 ETS 遮断、油压、振动干触点信号，作为机组安全联锁前置转接板，冗余架构必须配套原厂板卡。
- 燃气联合循环电站：燃机燃料阀、点火回路状态触点接入，高温控制柜环境下稳定耐受温差波动。
- 热电联产自备电厂：厂用电开关位置信号采集，区分高低压回路信号，防止强电串入控制回路。
- 工业余热汽轮机组：配套 Mark V 老旧改造项目，原有同型号板卡老化无新品，拆机备件直接替换无需改线。
真实案例
北方某 300MW 自备电厂，2 号汽机 Mark V 系统原板卡内部滤波电容老化，频繁报触点输入断线告警，夜班出现两次机组负荷波动。原厂订货周期超过 90 天，采购拆机成色完好的 DS200DPCBG1AAA 备件，停机窗口 1 小时完成插拔更换，无需修改控制逻辑。更换后连续运行 18 个月无信号误报，运维不用频繁进入控制柜复测接线，值班巡检工作量明显下降。现场工程师反馈，老款涡轮系统这块板卡没有通用替代 PCB，私自改普通端子板会频繁触发保护动作。
