描述
产品详情
・型号：DS200DCFBG1BKC・品牌：GE 通用电气・系列：Mark V Speedtronic、EX2000 驱动系统
规格参数
- 硬件形态：Eurocard 标准长插卡，金手指对接背板，板载 LED、氖灯状态指示、3 路保护保险丝、7 组 DIP 开关、12 组配置跳线、5 个电压测试点。
- 输入电压：38‑115V AC 交流输入。
- 输出回路：控制级电源回路、电机励磁磁场电源回路、风扇 115VAC 供电回路、交流 / 直流信号监测回路。
- 配套系统：Mark V 涡轮控制系统，EX2000、DC2000、AC2000、CB2000、FC2000、ME2000 大功率驱动器。
- 工作温度：0℃ ~ +60℃，控制柜内安装
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20，仅柜内使用
- 重量：约 0.7kg，以实物铭牌为准
- 原产地：美国
- 生命周期：整套 Mark V 平台原厂永久停产，关闭最后一次采购；市面流通拆机、翻新测试备件。
- 选型提示：BKC 为硬件改版后缀，DS200DCFBG1 基础版与 BKC 版本跳线配置存在差异，不可直接互换；替换必须核对跳线、拨码开关位置。
产品介绍

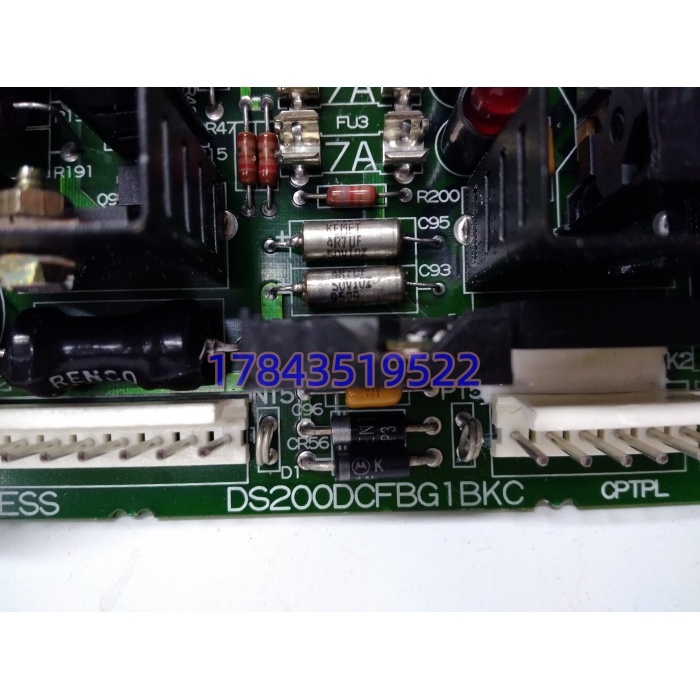

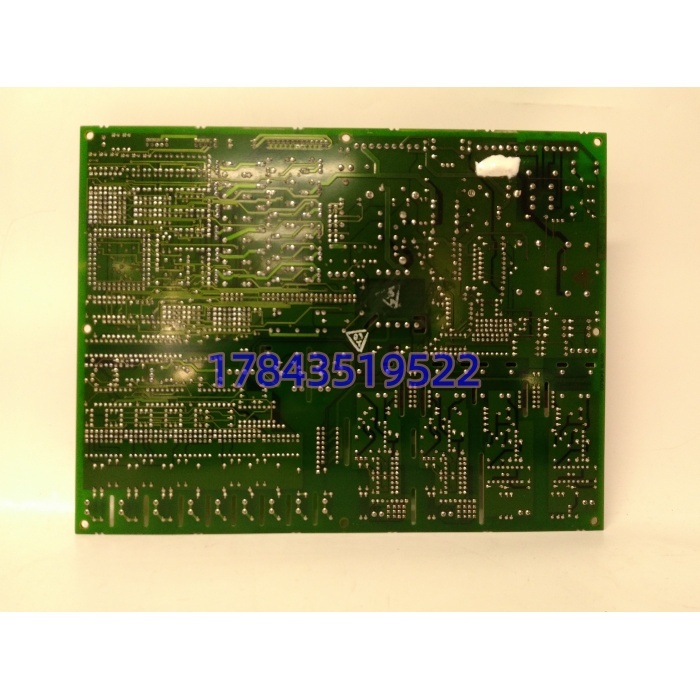

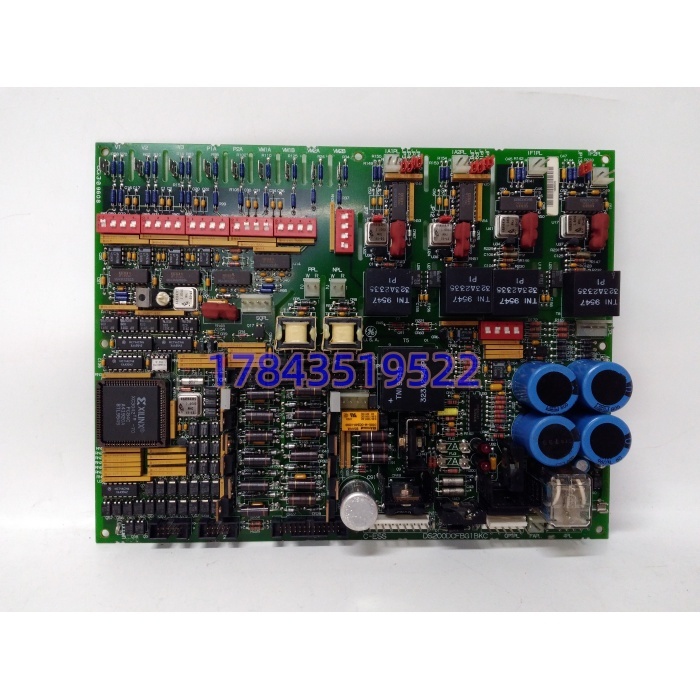

DS200DCFBG1BKC 是 GE Mark V 涡轮与 EX2000 大功率驱动平台的直流反馈电源板。一方面生成控制回路电源、给机箱散热风扇供电；另一方面采集驱动器交直流反馈信号，把状态数据传给 SDCC/LDCC 主控板，实现过压、过流的监测保护，板上跳线和拨码用来适配不同现场硬件组态。
坦白讲，国内不少火电、石化的老机组还在用 Mark V 涡轮控制系统、EX2000 大功率传动。整套改造升级，要更换整套控制器、重新做逻辑、传动试验，停机窗口很难争取。我在现场遇到这块板常见故障：板上电解电容老化鼓包漏液、保险丝熔断、金手指积灰氧化接触不良；拨码跳线位置不对，会出现电源输出异常、系统误报警。
应用场景与行业案例
痛点切入：该板承担系统内部供电与反馈信号采集，一旦故障，会出现风扇停转、控制电源丢失、驱动器跳闸，直接造成机组非计划停机。机柜高温、电容年限到期、背板金手指积灰、二次回路浪涌冲击，是主要损坏诱因。
典型场景
- 电力行业：火电燃气轮机、汽轮机 Mark V Speedtronic 控制系统机柜。
- 冶金行业：钢厂 EX2000 大功率传动驱动柜，主电机驱动系统。
- 石化能源：工厂大功率压缩机、风机老驱动设备维护替换。
真实案例：我在现场碰到某自备电厂，DS200DCFBG1BKC 板上电容老化，电源输出不稳，涡轮控制系统随机报电源故障，机组被迫降负荷监视运行。现场找不到同 BKC 后缀备件，调货 9 天才拿到经过整机测试的板卡。停机检修窗口完成板卡更换，严格对照图纸复原 DIP 拨码与全部跳线位置，上电核对各个测试点电压，整套控制系统恢复正常。维护班组将该型号加入 MRO 备件清单，年度检修清理机架金手指，重点检查板卡电容外观。
