描述
产品详情

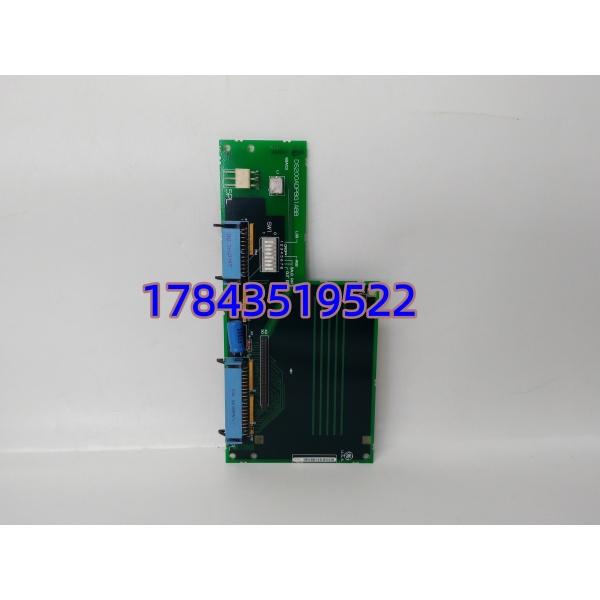

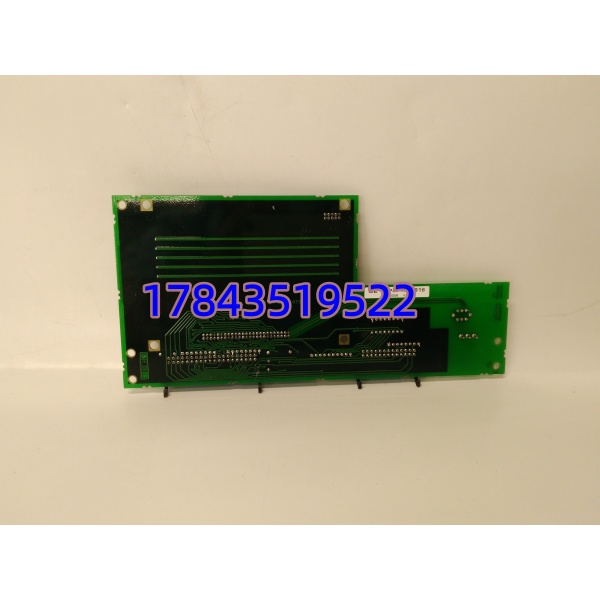

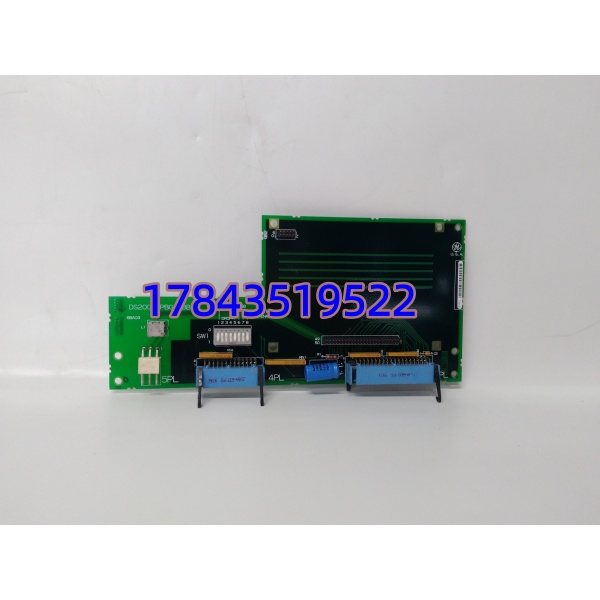

・型号：DS200ADPBG1ABB
・品牌：GE General Electric
・系列：DS200 Mark V 燃机 / 汽机控制系统
技术参数
| 参数项 | 原厂手册实测参数（参考 GE 手册 GEH-6195F） |
|---|---|
| 板卡全称 | Genius I/O Adapter Board，简称 ADPB |
| 供电输入 | 15~30VDC VME 背板供电，整机典型功耗 5W |
| 组态硬件 | 8 位拨码配置开关、多组可移动功能跳线 |
| 外部接线端子 | 40 针主信号连接器、26 针辅助 IO 连接器 |
| 适配总线 | Genius 串行 I/O 总线，兼容 Mark V 整套机架主控 |
| 通道隔离 | 总线端口与现场端子光耦隔离，抗 EMI 变频谐波 |
| 工作温度 | -40℃ ~ +70℃；存储温域 – 40℃ ~ +85℃ |
| 整机尺寸 | 140mm × 85mm × 24mm VME 半高板规格 |
| 净重 | 245g，三防涂覆玻纤 PCB |
| 固件适配 | Mark V 机架固件 v6.0 及以上完整识别全部总线功能 |
| 合规标准 | CE 工业电磁兼容、火电涡轮机组 API 标准配套件 |
| 诊断指示 | 板载运行 OK 灯、总线通讯故障告警 LED |
产品介绍
电厂存量 Mark V 机组出现 Genius 分站失联、现场 IO 点位无反馈，多数运维团队会直接判定主控故障，现场实测发现半数停机问题根源在这块适配板跳线氧化、端子针脚虚接。第三方通用 VME 转接板不兼容 Genius 私有总线协议，接入后会出现分站数据刷新延迟超 1 秒，机组超速、振动联锁信号传输滞后，存在安全停机隐患，DS200ADPBG1ABB 原生匹配 Mark V 背板总线时序，分站数据同步延迟控制在 150ms 内。
严格来说，低固件版本 v5.5 及以下 Mark V 机架无法识别自定义跳线拓展功能，仅能读取基础开关量点位，模拟量分站会出现数值跳变。板卡承担整套机架 Genius 远程 IO 分站信号中转工作，单块基板可统一分配总线地址，无需额外加装总线中继器，减少控制柜内接线堆叠；原厂全新订货周期 14–20 周，拆机全检现货 3–5 个工作日出库，整机提供 12 个月质保。仅适配 DS200 系列 Mark V 涡轮控制机架，普通 GE 90/70 PLC、第三方 VME 工控框架背板引脚定义不互通，无法上机识别总线。
替换与升级建议
✅ 直接替换（插拔即用，原有组态零改动）
同型号 DS200ADPBG1ABB 全版本三次硬件修订基板：拨码、跳线、端子针序完全统一，原有总线地址、分站组态文件无需修改，直接插入 VME 插槽即可识别全部 Genius 分站。市面无同型号后缀细分版本流通。
⚠️ 软件兼容（需重新设置拨码与跳线，2–5 小时调试量）
DS200ADPBG2ABB 升级款适配板：拓展双冗余 Genius 总线通道，但总线寻址偏移，原有分站地址需要逐台重新拨码配置，单台燃机控制柜人工调试成本约 950 元。
❌ 硬件不兼容（VME 插槽、总线协议完全不通用）
DS200 系列电源板、模拟量采集卡、CPU 主控板、通讯网关卡：无 Genius 总线信号调理电路，端子连接器规格不符，不能作为 IO 总线转接替代硬件。 GE 未推出精简单通道 Genius 适配小板，总线通讯故障仅能依靠同型号库存板替换。
