描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 97590-8 / BD-PCI4PORT |
| 总线接口 | PCI（标准 PCI，非 PCIe） |
| 端口数 | 4 端口（高速差分） |
| 数据速率 | 最高 1Gbps / 端口 |
| 延迟 | ＜5μs（微秒级） |
| 操作系统 | Windows、Linux、VxWorks、实时 OS |
| 工作温度 | 0°C ~ +55°C |
| 功耗 | ≤10W |
| 尺寸 | 标准 PCI 全高卡（约 170mm×100mm） |
| 重量 | 约 0.25kg |
| 核心特性 | 内存镜像、多节点实时共享、硬件级数据分发 |

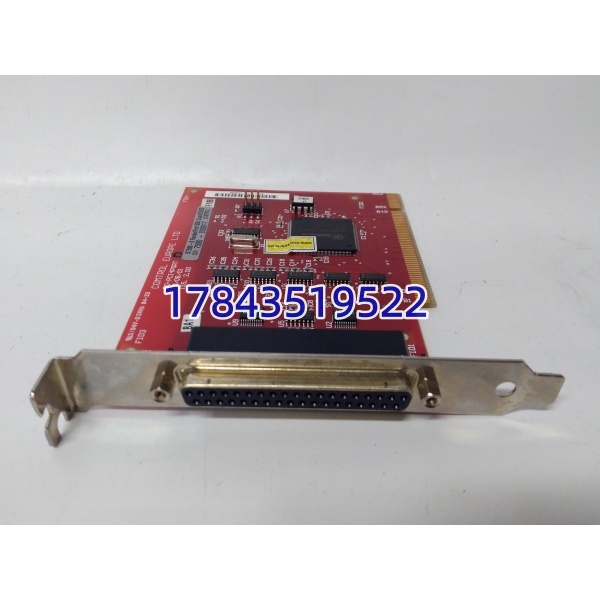

GE 97590-8 BD-PCI4PORT
产品深度介绍
GE 97590-8 BD-PCI4PORT 是半实物实时仿真系统核心板卡，属于 GE 反射内存（Reflective Memory）系列，专为低延迟、高同步的多节点数据共享设计。
它通过 PCI 总线接入工控机 / 服务器，提供 4 个高速差分端口，可构建环形 / 星型反射内存网络。网络中任意节点写入数据，所有其他节点在 5μs 内同步镜像，无需 TCP/IP 协议栈，硬件直接分发，实现 “内存级” 实时共享。
- 硬件加速：数据转发无需 CPU 干预，降低主机负载
- 多协议兼容：支持 GE 反射内存协议，兼容 5565 系列反射内存网络
- 工业级可靠性：抗振动、宽温设计，适配严苛工业 / 军工环境
- 即插即用：标准 PCI 接口，无需额外驱动即可适配主流实时系统

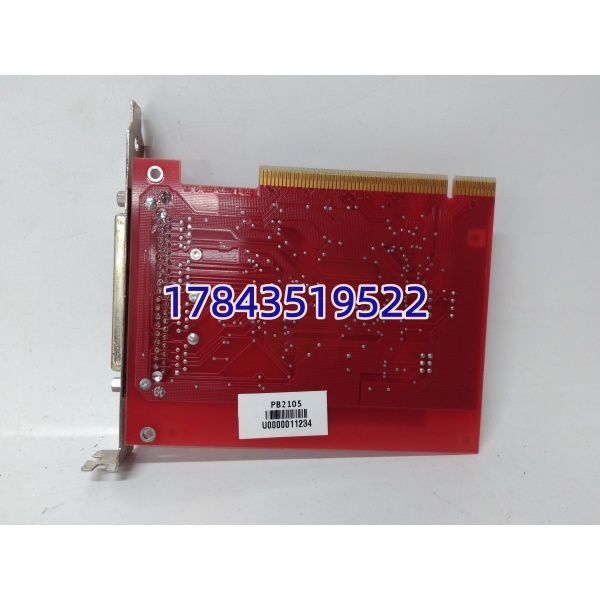

GE 97590-8 BD-PCI4PORT
应用场景与行业案例
工程痛点
传统以太网（TCP/IP）延迟高（毫秒级）、抖动大，无法满足实时仿真、闭环控制的同步要求；专用实时总线（如 EtherCAT）成本高、节点数受限，而反射内存卡可实现多节点（最多 256）、低延迟、高同步的数据共享。
典型应用场景
- 航空航天 – 飞行模拟器多节点（座舱、视景、飞控、航电）实时数据同步，实现高保真飞行仿真，满足训练与研发需求。
- 军工 – 武器半实物仿真雷达、制导、控制系统多节点闭环仿真，低延迟同步保障仿真精度，支持故障注入与性能测试。
- 工业自动化 – 高速数据采集与控制生产线多控制器实时数据共享、同步闭环控制，适配高速机床、机器人、连续生产线。
- 电力 – 电网实时仿真电网调度、继电保护、稳定控制多节点实时仿真，支持大规模电网模型并行计算。
真实案例
案例：某航空研究所飞行模拟器升级原有模拟器采用以太网通讯，延迟＞1ms，导致座舱与视景不同步、飞控响应滞后，影响训练效果。升级采用GE 97590-8 BD-PCI4PORT 反射内存卡，构建 4 节点反射内存网络。
升级后，数据同步延迟降至 ＜5μs，座舱操作、飞控计算、视景渲染完全同步，无卡顿、无滞后，模拟器沉浸感与训练精度显著提升，满足高等级飞行训练要求。
质量控制流程
- 入库验收检测核验 GE 原厂序列号、激光防伪标签，核对 97590-8 与 BD-PCI4PORT 型号一致性；电路板无腐蚀、金手指无氧化、无焊补痕迹，外壳无划痕变形，原厂合格证、说明书齐全。
- 上机功能测试接入标准 PCI 工控机，上电自检，指示灯正常无报错；测试 4 端口数据收发，构建 2 节点反射内存网络，数据读写无误码、无丢包；连续 24 小时老化测试，温升≤5℃，同步延迟稳定＜5μs。
- 电气参数测试绝缘电阻＞10MΩ，端口隔离耐压≥1500VAC；PCI 总线电压波动 ±10% 时，模块工作正常，无重启、同步中断现象。
- 兼容性验证适配 Windows/Linux/VxWorks 等主流系统，兼容 GE 5565 系列反射内存卡，可无缝接入现有反射内存网络。
- 最终质检与包装质检员逐项核验签字，模块独立防静电袋密封，气泡膜 + 防潮纸箱加固运输，贴附 QC 合格标签及测试报告，确保运输无损坏。
技术避坑指南
- 总线接口混淆（PCI vs PCIe）
- 问题：误将 PCI 卡插入 PCIe 插槽（或反之），导致不识别、无法工作。
- 避坑：97590-8 为标准 PCI（32 位 / 5V），非 PCIe；采购前确认工控机有空闲 PCI 插槽，避免插槽不兼容。
- 案例：曾有项目误购 PCIe 版本，到货后无法安装，延误项目进度。
- 网络拓扑与终端电阻设置错误
- 问题：反射内存网络拓扑错误（如星型无集线器）、终端电阻未设置，导致数据丢包、同步异常。
- 避坑：优先环形拓扑（最稳定），两端节点设置120Ω 终端电阻，中间节点关闭；线缆采用屏蔽双绞线，屏蔽层单端接地，减少电磁干扰。
- 警示：拓扑与终端电阻设置错误是反射内存网络最常见故障，调试前务必核对。
- 供电不稳导致同步延迟增大
- 问题：工控机 PCI 插槽供电不足（＜5V±5%）、线缆压降过大，导致模块工作异常、同步延迟波动。
- 避坑：确保 PCI 插槽供电稳定（5V±5%），建议使用工业级工控机，避免使用廉价电源；减少同一 PCI 总线高功耗设备，降低负载。
- 数据：供电电压低于 4.75V 时，同步延迟可能增至＞10μs，影响实时性。
- 静电损坏模块芯片
- 问题：冬季干燥环境下，未做防静电措施直接触摸或插拔模块，静电击穿内部芯片，导致模块报废。
- 避坑：操作前佩戴防静电手环，在防静电垫上放置模块；插拔模块时断电操作，避免热插拔；模块存放于防静电袋中，远离化纤衣物、塑料等静电源。
