产品深度介绍
GE 8851-LC-MT 属于 PAC8000 SafetyNet 安全控制系统核心主控单元，专门用于燃气轮机、锅炉、化工装置、油气场站的安全联锁与紧急停机保护，满足 IEC61508 SIL3 安全等级规范。模块搭载双核独立安全协处理器，内置硬件故障自诊断回路，单块控制器可驱动 32 个配套安全 I/O 卡件，双路冗余以太网实现安全网跨设备数据交互，故障时 10ms 内触发受控停机，规避工艺爆炸、超温超压风险。原厂现已停止量产，新项目不再供货，存量装置备件替换仅能依靠渠道现货；同型号直接更换后，重新下载安全逻辑程序即可恢复全部联锁功能。
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 完整型号 | 8851-LC-MT |
| 适配系统 | GE PAC8000 SafetyNet 安全系统 |
| 安全认证 | IEC61508 SIL3，TÜV 功能安全认证 |
| 处理单元 | 双核 Power 架构 CPU + 独立安全协处理器 |
| 本地 I/O 扩展 | 单模块最多 32 个安全 I/O 卡件 |

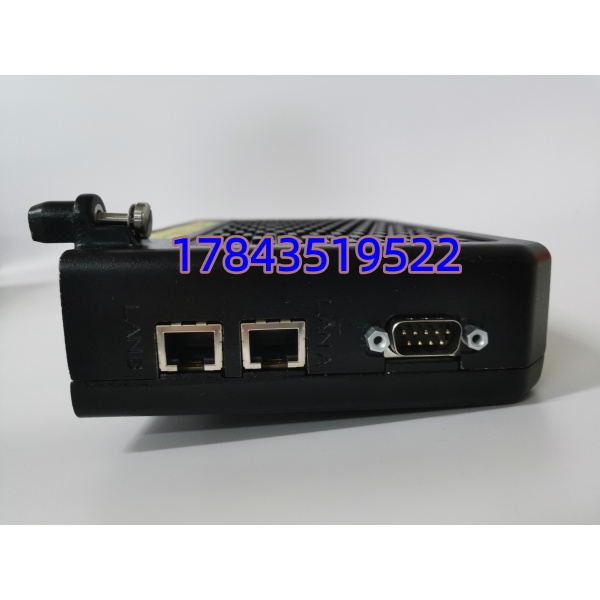

| 通讯接口 | 双路冗余 RJ45 千兆 SafetyNet 以太网 |
| 供电来源 | PAC8000 机架背板 24V DC 供电 |
| 整机功耗 | ≤10 W |
| 工作温度 | 0 ℃ ~ +70 ℃（控制柜内无凝露） |
| 防护等级 | IP20，仅室内控制柜安装 |
| 响应速度 | 安全联锁动作响应≤10 ms |
| 安装方式 | 标准 8751-CA-NS 载体机架插拔式 |
| MTBF | 205,000 小时 |
| 适用工况 | 燃气轮机 ESD、锅炉燃烧管理、化工装置联锁 |
入库质检
1. 入库验收检测
- 来源追溯：核验原厂密封外包装、机身激光序列号，匹配原厂 PAC8000 批次档案

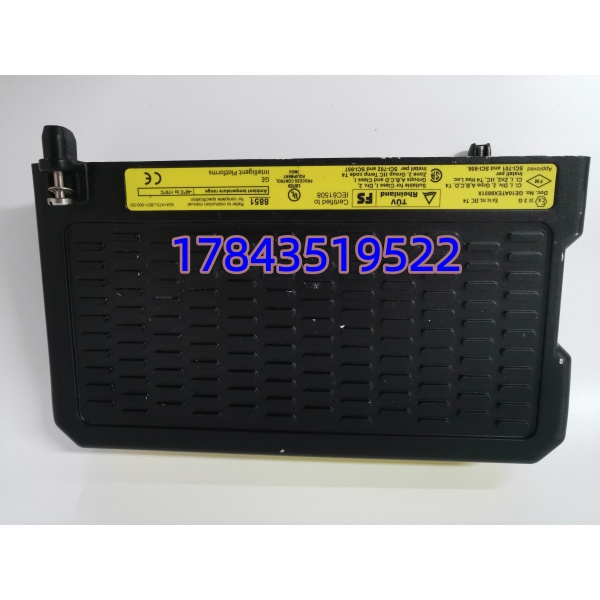

- 防伪识别：外壳丝印、型号激光码、TÜV 安全标签原厂标准校验，无打磨重印痕迹
- 外观检查：外壳无磕碰划痕、网口无插拔磨损、电路板无维修补焊、元器件无老化发黄
- 附件核对：原厂防静电袋、纸质出厂安全认证标签完整留存
2. 上机功能测试
测试机架：GE PAC8000 8751-CA-NS 标准安全仿真载体测试内容：
- 上电自检：POWER、RUN、ERR、NET 四色指示灯启停逻辑校验
- 双路千兆网口测试：接入工业交换机，冗余链路切换验证
- 安全协处理器诊断测试：模拟内部硬件故障，校验故障告警触发逻辑
- 满负载模拟：挂载 32 路虚拟安全 I/O，连续 24 小时运行监测联锁响应速度测试留存：每块模块生成纸质测试报告，通讯日志、联锁响应波形截图可发送客户核验
3. 电气参数检测
- 500V 摇表绝缘电阻测试，模块隔离绝缘值＞10 MΩ 为合格
- 24V 背板供电回路连续性、过流保护功能检测
- 以太网信号隔离耐压、总线传输完整性测试
4. 固件与型号丝印校验
- 读取模块底层安全固件版本，统一归档记录
- 核对机身刻印完整型号 8851-LC-MT，无涂改、错印
5. 最终封装出库
质检员签字归档全套测试记录，双层防静电袋密封，加厚气泡膜包裹纸箱封装，贴附 QC 合格标签标注出库日期；客户可申请全套测试实拍视频、高清实物正反面照片。
