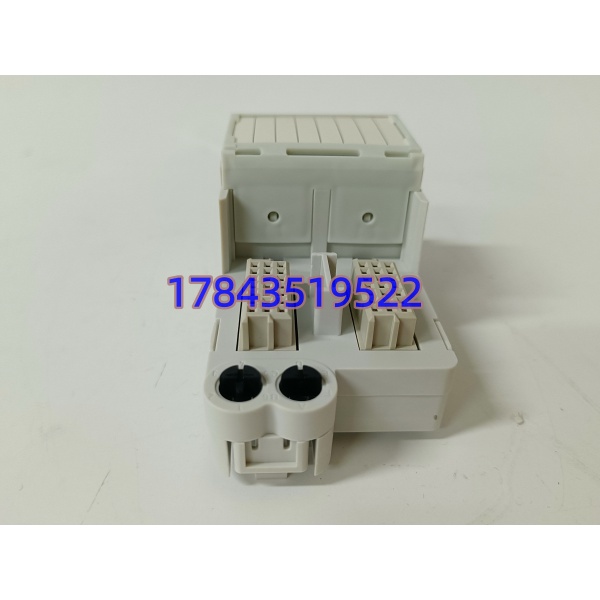

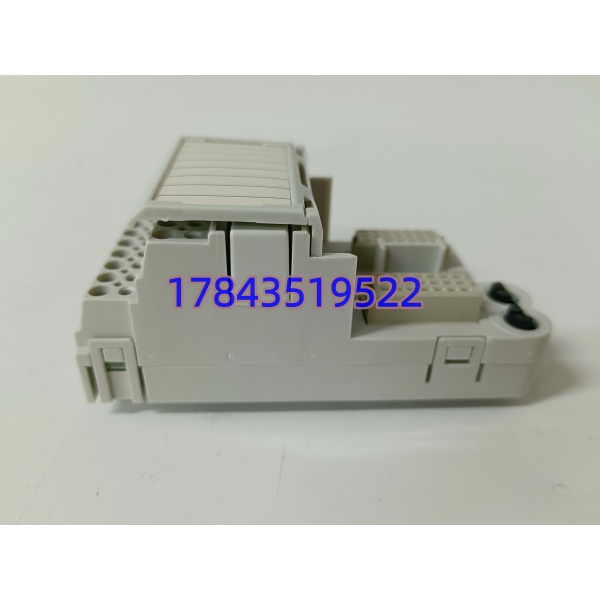

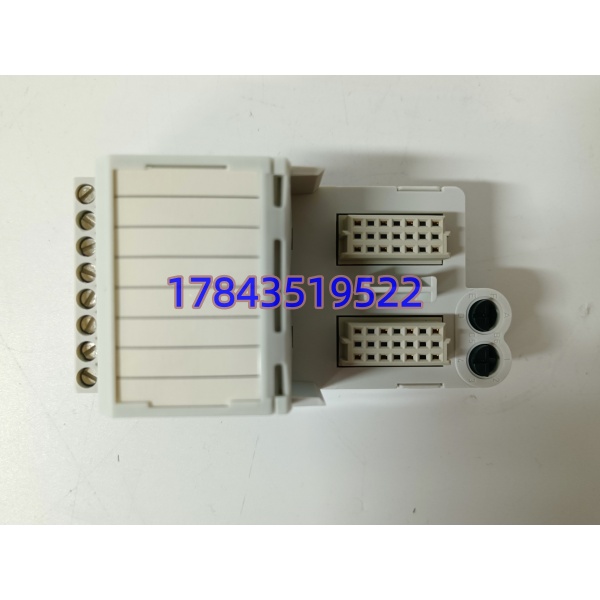

GE 8610-FT-NA | PAC8000 通用模拟量现场端子模块现货备件

描述

关键技术规格

• 接线端子：16 路螺钉紧固可拆卸端子，1~16 编号丝印清晰
• 兼容信号类型：4–20mA 电流模拟量、0–10V 电压模拟量、二线制变送器回路
• 回路供电：背板提供 24 VDC 回路供电，单通道最大 1 A
• 内置防护：每通道独立过流保险丝、浪涌吸收电路、信号隔离回路
• 防呆设计：模块背部机械锁扣，防止错配其他型号 I/O 卡件
• 总线对接：双排 26Pin 金手指，直插 PAC8000 系列 AI/AO 主板卡
• 安装方式：DIN 导轨卡扣式安装，同机架高密度并排排布
• 工作温区：-20 ℃ ~ +60 ℃
• 防护等级：IP20（仅限电控柜内部安装）
• 绝缘耐压：通道对地 2000 VAC 隔离耐压
• 认证资质：CE、Class I Div 2 二类防爆区域认证
• 配套匹配：适配 PAC8000 全系列通用模拟量输入 / 输出卡

产品深度介绍

化工、水处理、油气存量 DCS 系统检修时，这款端子底座是变送器接线故障更换频次最高的配件。GE 8610-FT-NA 是 PAC8000 平台标准化通用模拟量现场端子，承担现场传感器与 I/O 主板之间的信号中转，压力、温度、液位变送器全部可直接接入。它把线路保护、信号调理、回路供电集成在单块底座上，不用额外加装端子排、保险座，大幅压缩控制柜布线空间。行业现场实测，分体式端子设计优势明显：仅底座烧毁时，无需拆卸昂贵的 I/O 主板，单独更换端子即可恢复生产，单次故障停机时长可压缩 70%。端子支持单独拆卸，单回路检修不用整组断电；外壳预留标签条，方便现场标注设备点位，减少接线认错回路的失误。客观短板需要提前规划：PAC8000 平台全线停产，原厂不再生产全新期货，供货仅依靠市场存量；NA 版本无热电偶冷端补偿功能，测温回路需选用 TC 专用端子；无内置 HART 滤波，高精度变送器建议配套信号隔离器使用。

兼容性与替代选型

1. 8610-FT-NA ↔ 8612-FT-NA：✅ 直接替换，硬件尺寸、针脚完全通用，仅批次生产标识差异，接线程序无需改动
2. 8610-FT-NA → 8605-FT-TC：⚠️ 需适配调整，TC 型号带热电偶补偿，电压电流回路可通用，但测温回路不能互换
3. 8610-FT-NA → 8621-FT-IS：⚠️ 需硬件改造，本安防爆专用端子，普通区域可替换，危险区不能混用
4. MTL8000 系列端子 → 8610-FT-NA：❌ 绝对不兼容，背板针脚定义、机械卡扣尺寸完全不匹配⚠️ 选型高频误区：同系列 FT 端子外观高度相似，FT-NI 数字量端子没有模拟量回路供电，混用会导致变送器无供电、信号丢失。

入库出货全质检流程

1. 入库核验：全新件核对原厂序列号、CE 防伪标签；拆机件检查金手指无氧化、端子无滑丝、无维修焊接痕迹，录入批次档案
2. 整机对接测试：搭配 PAC8000 标准 AI 卡通电 24 小时，每通道接入 4–20mA 模拟信号循环打点，Fluke 115C 万用表校验回路供电、绝缘阻值
3. 电气安全检测：500V 摇表测量通道对地绝缘＞10 MΩ，逐路测试保险丝通断、浪涌保护触发阈值
4. 信息存档：拍摄端子编号、背部防呆卡扣、产品序列号留存资料
5. 出库防护：真空防静电袋密封，多层气泡膜缓冲装箱，粘贴 QC 合格标签，随货附带纸质测试报告，可提前提供通电测试视频核验

现场实操避坑指南

1. 机械防呆锁扣错位新旧端子卡扣结构略有差异，强行硬插会弯折主板金手指，安装前对齐背部定位槽轻推卡紧。
2. 变送器回路短路烧保险现场变送器进水、信号线破皮会熔断单通道内置保险，排查时逐路断开外部线路，单独更换底座保险丝即可。
3. 屏蔽接地错误模拟量屏蔽层仅允许单端接柜内接地排，两端接地会引入工频干扰，出现信号波动跳数。
4. 禁止带电插拔端子底座PAC8000 背板总线不支持热插拔，拔插前切断机架 24V 供电，极易击穿 I/O 主板通讯芯片。
5. 防爆区域混用普通端子本安防爆工段必须选用 FT-IS 系列端子，8610-FT-NA 无本质安全认证，不能用于 Zone0/Zone1 高危区域。
