描述
产品深度介绍

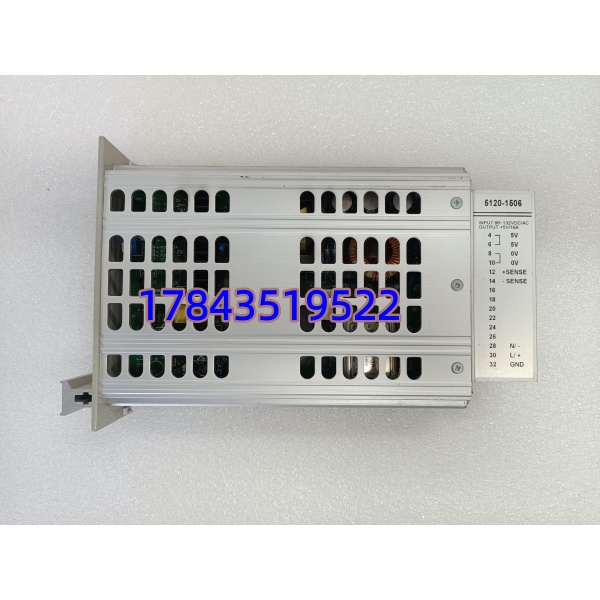

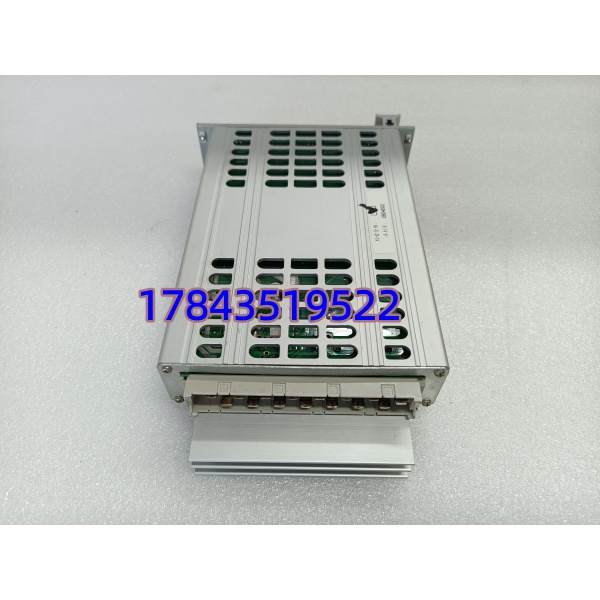

GE WES5120（5120-1506）是 GE 与 Woodward 联合推出的高性能过程控制器，专为涡轮机械控制、工业自动化与边缘计算场景设计。模块搭载 32 位 RISC CPU 与 16MB RAM，原生支持 HART 协议模拟量采集，可直接接入 20 路 4-20mA/HART 信号、14 路数字输入，输出 2 路模拟量与最多 12 路继电器信号，实现对温度、压力、流量等参数的精准闭环控制。
作为 WES5120 系统核心，该模块集成双以太网口（支持 Modbus TCP/Ethernet/IP）、RS-232/485 串口，内置 Web 服务器，可实现远程配置、监控与故障诊断。支持热备冗余架构，适配 19 英寸标准机架安装，广泛应用于发电、油气、化工等关键过程控制领域。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | WES5120（5120-1506） |
| 系统兼容 | GE WES5120 涡轮 / 过程控制系统 |
| 处理器 | 32 位 RISC CPU |
| 内存 | 16MB RAM |
| 模拟输入 AI | 20 通道：4-20mA，支持 HART 协议 |
| 数字输入 DI | 14 通道：干 / 湿接点可选 |
| 模拟输出 AO | 2 通道：4-20mA，精度 ±0.1% |
| 继电器输出 | 最多 12 通道：2A/250VAC |
| 通信接口 | 双以太网（10/100Mbps）、RS-232、RS-485 |
| 支持协议 | Modbus TCP、Ethernet/IP、HART、OPC |
| 电源 | 24VDC（20.4–28.8V） |
| 工作温度 | -40°C ~ +70°C |
| 安装方式 | 19 英寸标准机架 |
| 尺寸 | 150mm×100mm×70mm |
| 重量 | 约 3.2 kg |
技术避坑指南
- HART 通道阻抗不匹配
- 问题：HART 信号无响应或通讯中断
- 避坑：确保每路 HART 回路阻抗 250–500Ω，避免并联电阻
- 案例：某项目因并联 2kΩ 电阻，HART 设备无法通讯，拆除后恢复正常
- 固件版本不兼容
- 问题：模块能上电但无法识别，或 HART 功能失效
- 避坑：采购时明确固件版本（推荐 V4.2），替换前核对兼容性
- 现象：以太网通讯正常，但 AI 通道无数据
- 冗余配置错误
- 问题：热备切换时数据丢失或系统重启
- 避坑：冗余机架需双模块同步配置，IP 地址设为同一网段不同地址
- 警示：未按冗余规范配置，切换时可能触发涡轮停机保护
- 静电损坏风险
- 问题：HART 输入通道易受静电击穿
- 避坑：全程防静电防护，模块取出后立即放入防静电袋
- 警示：冬季干燥环境下，未做防护操作导致 2 路 AI 烧毁，损失超万元
常见问题解答（FAQ）
Q1：WES5120 5120-1506 支持热插拔吗？A：支持机架热插拔，但 HART / 模拟信号通道严禁带电插拔，必须先断电，防止信号冲击损坏模块。冗余架构可不停机更换单块模块。
Q2：这个型号是否停产？A：WES5120（5120-1506）目前在产，为 系统主流控制器，市场有全新原装与库存现货，采购需核对 5120-1506 物料号。
Q3：可以直接替换旧款控制器吗？A：同系列可直接替换，但需核对：
- 固件版本兼容
- HART 通道配置一致
- 冗余模式设置正确
- 背板接口匹配
Q4：质保期多久？A：提供12 个月质保（自发货日起），覆盖非人为硬件故障。接线错误、过压、静电损坏不在质保范围内。
Q5：主要应用场景有哪些？A：专为燃气轮机 / 蒸汽轮机控制、化工过程、油气管道、边缘计算设计，适用于发电、油气、化工等需多通道信号采集与高精度控制的关键场景。
