描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 适配系统 | GE Speedtronic Mark V 燃机 / 汽轮机组全套控制机架 |
| 安装方式 | 标准机架单槽位垂直卡扣安装，支持不停机热插拔 |
| 外部通讯接口 | 前面板 4 路独立 DB9 公头串口，每路软件切换 232 / 隔离 485 |
| 波特率区间 | 300~115.2kbps 全档位可调，适配仪表、上位、调试电脑 |
| 支持通讯协议 | 1.Mark V 燃机专有调试协议；2.Modbus RTU 主 / 从；3.SOE 事件时序上传；4. 第三方 PLC 数据互通 |
| 电气隔离 | 485 通道每路独立 1000V 光电隔离，抵御风机、变频器强电磁干扰 |
| 背板供电 | 机架 24VDC 背板取电，整机功耗≤4.5W，槽位电流 220mA@24V |
| 状态诊断 | Power 电源、Link 链路、Fault 故障三色独立 LED，单通道故障单独告警 |
| 内部总线 | Mark V 专用并行背板总线，与主控制器同步机组转速、温度、阀位数据 |
| 工作环境 | 工作 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃，5%~95% RH 无凝露 |
| 防护等级 | IP20，燃机控制柜内专用 |
| 整机尺寸 | 210 × 145 × 40 mm |
| 整机重量 | 0.62 kg |
| 认证标准 | CE、UL 工业控制认证，火电、油气防爆控制柜合规 |
产品深度介绍

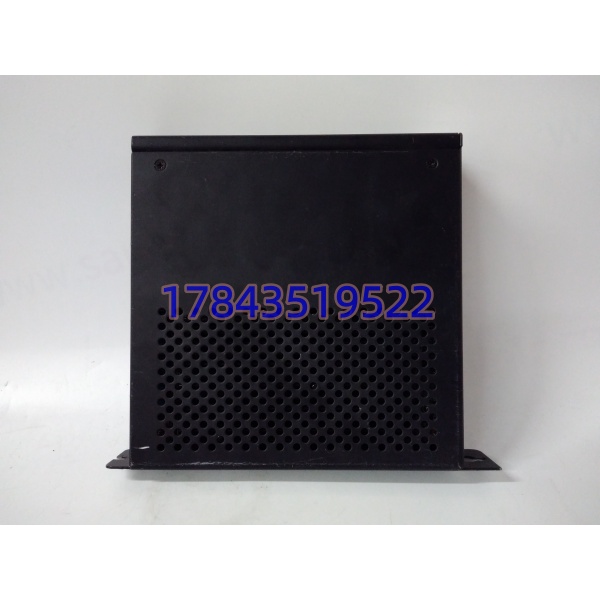

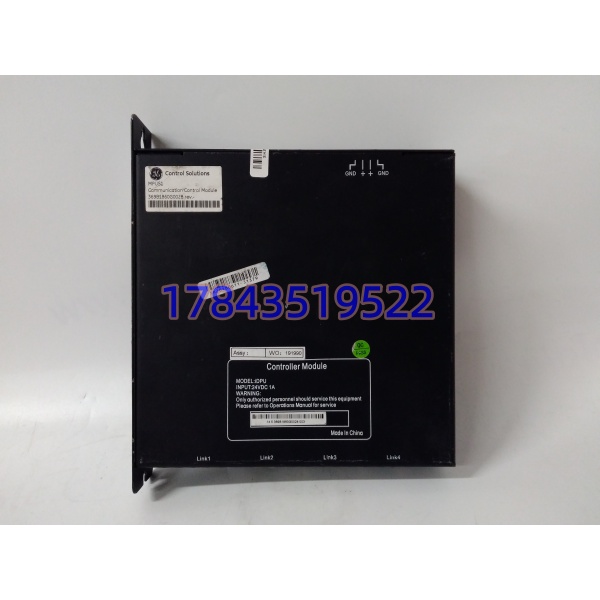

369B1860G0028 是 GE Mark V 燃机控制系统标配四路串口通讯控制器，作为主控 CPU 通讯扩展单元，分担整机对外数据交互任务，避免多设备同时联机造成主控算力拥堵、程序卡顿。四路 DB9 串口可独立组态功能：一路接工程师笔记本做燃机程序下装、参数修改、在线强制；多路 485 总线对接现场温度、振动、阀门定位仪表；一路 Modbus 从站向上位 DCS / 电厂 SIS 上传机组负荷、排烟温度、振动、跳闸 SOE 时序记录。每路 485 端口自带独立光耦隔离，燃机车间大功率励磁、变频设备启停产生的干扰不会跨通道串扰；支持机架热插拔，更换模块无需关停整套燃机保护逻辑。国内存量火电、化工自备电厂大量 Mark V 机组原厂停产，全新备件订货周期超 60 天，现货模块可直接替换故障通讯单元，原有串口线缆、组态参数完整复用。
应用场景与行业案例
工程痛点描述
燃气轮机、蒸汽轮机 Mark V 系统配套 369B1860G0028 通讯模块老化后，出现上位 DCS 全部测点断线、工程师软件无法联机、跳机后无 SOE 故障时序，运行班组只能放弃远程监控，机组故障无法快速溯源；原厂供货周期长，机组无法长期降负荷等待备件，只能临时人工就地巡检。现货替换不触动燃机安全联锁，短时恢复全部通讯链路。
典型应用场景
- 火电燃气轮机联合循环电厂9F/6F 燃机 Mark V 主控柜，四路串口分别负责本地调试、振动监测仪表、锅炉 DCS 上传、全厂 SIS 时序记录。
- 化工、炼化自备电站燃气 / 蒸汽机组加氢、合成氨装置配套燃机，车间变频、压缩机密集，隔离 485 串口保障仪表数据稳定上传中控。
- 油气长输管道压气站燃机驱动系统偏远场站远程中控集中读取多台燃机负荷、排气温度、轴系振动，远程调取跳机事件日志。
- 钢铁钢厂自备电厂汽轮发电机组汽机轴瓦测温、励磁系统数据通过 Modbus 上传钢厂总控，批量简化线缆布线。
- 垃圾焚烧、生物质热电联产机组中小型燃机 / 余热汽机改造项目，扩容通讯点位无需更换整套 Mark V 主控机架。
真实工程案例
去年三季度，华北某 300MW 燃气联合循环电厂 #1 燃机配套 369B1860G0028 通讯芯片老化，中控 DCS 完全丢失燃机全部工艺测点，工程师软件无法联机修改燃烧参数，机组跳机后无 SOE 时序无法排查隐患。原厂全新模块交期 52 天，机组无法降负荷运行。客户采购现货 369B1860G0028，出库前完成 4 路串口 232/485 全档位通讯、24 小时满载 Modbus 读写老化测试，附带原厂 DB9 引脚定义与 Mark V 组态模板。利用夜间低负荷窗口热插拔替换，沿用原有四路串口线缆，软件复制旧模块波特率、站号、协议配置，上电 10 分钟恢复远程监控与程序调试功能。更换后连续运行四个月无通讯断连，电厂后续采购 2 块同型号模块作为两台燃机备用通讯单元。
