产品深度介绍

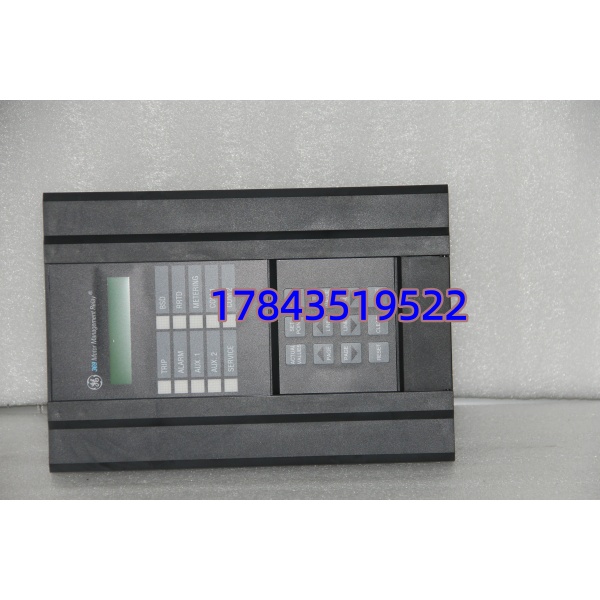

GE 369-HI-R-0-0-E-0-E 是 GE Multilin（现 GE Grid Solutions）推出的旗舰级智能电机保护继电器，专为中高压（最高 15kV）三相异步 / 同步电机设计，集成电气保护、热管理、故障诊断、能效监测、通讯联网五大核心能力，是工业电机系统的 “安全大脑”。采用增强型 32 位处理器 + 固态电路设计，内置高精度电流 / 电压采样、动态热模型、故障录波与事件日志，支持直接接入 1–100A AC（HI 版本，无需外置 CT，内置罗氏线圈）或传统 1A/5A CT 输入，适配灵活。配备12 路 RTD 温度输入（支持 Pt100/Ni120/Cu10 等），精准监测电机定子、轴承温度，防止过热烧毁。具备完整保护矩阵：过载、短路、接地故障、堵转、启动超时、电流不平衡、欠压 / 过压、相序错误、失步等，毫秒级跳闸响应，避免设备损坏与生产停机。支持可编程逻辑（PLC 功能），可自定义控制逻辑（如联锁、顺控、报警），替代小型 PLC，降低成本。自带LCD 中文 / 英文显示面板，实时显示电流、电压、温度、功率、运行状态，支持本地参数设置、故障查询、历史数据回放；远程通过RS485 Modbus RTU接入 DCS/SCADA 系统，实现远程监控、参数修改、故障上传。工业级 **-40℃~+70℃宽温设计，金属外壳阻燃防锈，抗振动、抗电磁干扰，符合IEC 60255、UL 508、CSA认证，适配石油化工、电力、冶金、水处理等恶劣工况 **。标准DIN 导轨 / 面板安装，接线便捷，维护简单。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 部件号 | 369-HI-R-0-0-E-0-E（369 系列） |
| 制造商 | GE Grid Solutions（原 GE Multilin） |
| 适用电机 | 三相感应 / 同步电机，最高 15kV，功率不限 |
| 电流输入 | HI 版：1–100A AC 直接接入（内置罗氏线圈）；CT 版：1A/5A 二次侧 |
| 电压输入 | 0–1000V AC（相电压 / 线电压可选） |
| RTD 输入 | 12 路，3 线制；支持 Pt100、Ni100、Ni120、Cu10 |
| 保护功能 | 过载、短路、接地、堵转、启动超时、不平衡、欠压 / 过压、相序、失步、过热 |
| 控制输出 | 5 路可编程继电器输出（含 1 路常闭跳闸触点），容量 5A/250V AC |
| 通讯接口 | RS485（Modbus RTU），标配；可选以太网（扩展模块） |
| 显示面板 | LCD 背光，中文 / 英文，实时数据 + 故障信息 + 参数设置 |
| 工作电源 | 50–300V DC / 60–265V AC，50/60Hz，宽电压自适应 |
| 工作温度 | -40°C ~ +70°C（工业级宽温） |
| 存储温度 | -40°C ~ +80°C |
| 防护等级 | IP20（防尘，防手指接触） |
| 尺寸（宽 × 高 × 深） | 110mm × 300mm × 210mm |
| 重量 | 约 4.5kg（10lbs） |
| 认证 | CE、UL、CSA、IEC 60255、ATEX Zone 2/Div 2 |
型号代码解析（369-HI-R-0-0-E-0-E）
- 369：产品系列（369 电机管理继电器）
- HI：High Current，大电流直接输入（1–100A），无需 CT
- R：带RTD 温度输入（12 路）
- 0：基础硬件版本
- 0：无扩展 I/O
- E：增强型诊断 + LCD 面板（Enhanced）
- 0：无附加功能
- E：标准固件版本
安装与调试要点
- 安装环境：控制柜内通风处，DIN 导轨 / 面板安装，预留≥30mm 散热间隙，远离变频器、电机等强电磁干扰源。

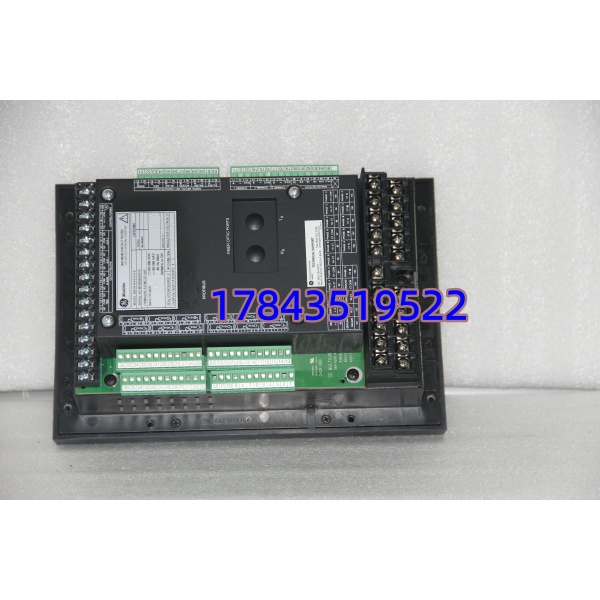

- 接线规范：
- 主回路：HI 版直接串入电机三相进线；CT 版接 1A/5A CT 二次侧，极性严禁接反。
- RTD：3 线制对应接入，线径≥1.0mm²，屏蔽层单端接地。
- 电源：50–300V DC/60–265V AC，L/N/PE 可靠连接。
- 通讯：RS485 A/B 线对应，屏蔽双绞线，终端电阻 120Ω（首尾节点）。
- 上电前检查：接线无短路、虚接；绝缘电阻≥1MΩ；模块固定牢固。
- 上电调试：
- 面板显示正常，自检无故障。
- 配置电机参数（额定电流、电压、功率、转速）。
- 设置保护定值（过载倍数、短路电流、堵转时间、温度阈值）。
- 接入 RTD，校准温度显示。
- 通讯参数设置（地址、波特率、协议），与上位机联调。
- 模拟故障测试（如过载、接地），验证跳闸与报警逻辑。
常见问题解答（FAQ）
Q1：369-HI-R-0-0-E-0-E 与普通电机保护器的区别？A：普通保护器仅基础过载 / 短路保护；369-HI-R-0-0-E-0-E 是 “全能型”：
- 多维度保护（电气 + 热 + 机械故障）
- 12 路 RTD 精准测温，防止过热
- 故障录波 + 事件日志，故障可追溯
- 可编程逻辑，替代小型 PLC
- 通讯联网，远程监控与管理
- 工业级宽温与抗干扰，适配恶劣工况
Q2：HI 版本和 CT 版本如何选择？A：- HI 版（1–100A）：电机额定电流≤100A 时优先选，无需 CT，接线简单，成本低。
- CT 版（1A/5A）：电机额定电流 > 100A 时用，外置 CT（如 200:5、300:5），适配大电流场景。
Q3：可以用在低压电机（<1kV）上吗？A：完全可以。369 系列0–1000V AC 宽电压输入，低压（380V/690V）与中高压（3kV/6kV/10kV）电机通用，只需调整电压接线与保护定值。
Q4：你们的产品是全新原装吗？有质保吗？A：全新原装正品，提供原厂序列号、装箱单及检测报告，支持官网溯源。12 个月质保，非人为损坏免费换新 / 维修。
