描述
产品详情

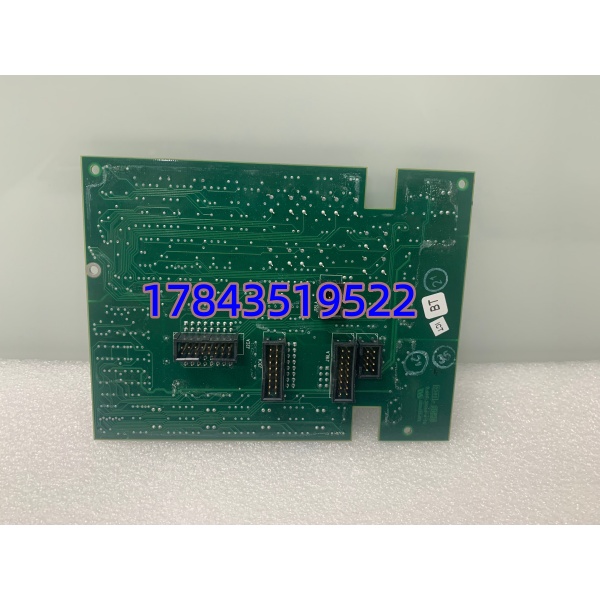

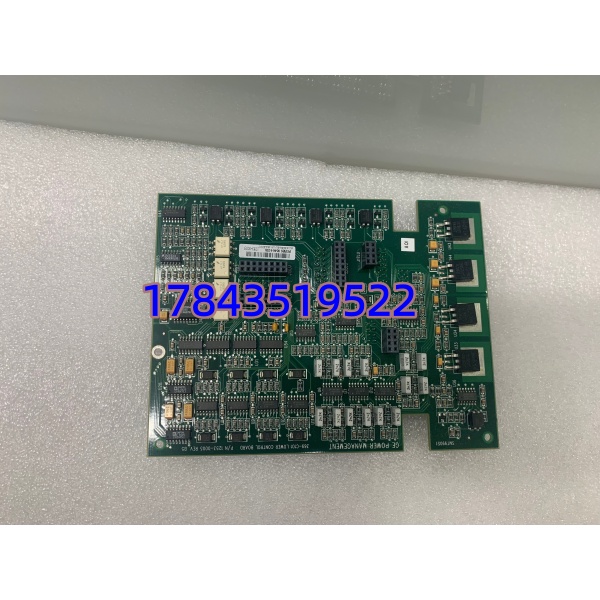

・型号：369-C101
・品牌：GE Multilin 通用电气
・系列：369 电机管理继电器系列
规格参数
- 整机供电区间：AC 40~265V / DC 50~300V 宽幅自适应
- 信号采集：三相电流、三相电压同步采样，12 位 AD 转换
- 继电器输出通道：6 路无源触点（故障报警、电机跳闸、状态反馈）
- 标配通讯：Modbus RTU RS485；可选扩展 Modbus TCP、Profibus DP
- 模拟变送输出：1 路 4~20mA，对应电机负荷百分比
- 板载存储：非易失存储，保存保护定值、故障录波记录
- 工作温区：-20℃ ~ +60℃；存储温区 – 40℃ ~ +85℃
- 环境耐受：5%~95% RH 无凝露，符合 IEC 60255 振动标准
- 对接接口：4 组欧式多针插座，对接综保电源板、互感器端子
- 整机功耗：约 11W
- 合规认证：CE、UL508 工业继电保护标准 严格来说，仅当综保整机固件 V5.2 及以上才能完整启用谐波保护与故障录波功能，低于 V4.9 固件会缺失反向功率保护逻辑，请以 GE 原厂 369 系列手册为准。
产品介绍
（随机切入策略：E 维护者视角） 长期值守风机、水泵配电室的运维人员都清楚，369 综保整机出现无规律误跳、通讯失联、负荷数值跳变，九成问题根源就是这块底层 369-C101 主控板。互感器采集的强弱电信号全部汇入此板完成滤波、运算、逻辑判断，电机堵转、绕组接地、三相不平衡的跳闸指令均由它下发至出口继电器。
拉长设备全周期核算 TCO，原厂标准订货周期 12~17 周，海外调货叠加报关最少 21 天等待期。电厂、化工循环水电机无备用机组，综保主板失效后电机失去电气保护，只能停机隔离；该型号早已关停量产线，原厂 Last-time-buy 通道永久关闭，市面全新原装货源逐年缩减，提前储备缓冲备件，可规避紧急空运 50% 以上溢价，避免单台电机故障引发整条辅机系统连锁停机。
应用场景与库存策略
痛点切入
锅炉引风机、化工循环泵、水厂加压泵仅单台运行，无备用电机，369-C101 主板一旦芯片击穿或存储失效，综保直接丧失全部保护功能，电机短路、过载无跳闸动作，极易烧毁绕组；现场无单芯片维修方案，必须整板更换恢复保护逻辑。原厂不再量产全新板卡，二手拆机件存储电容普遍老化，定值丢失风险高。
典型场景与备货建议
- 火力发电厂锅炉辅机配电室：单台锅炉配套 4~8 台 369 综保，全厂 3 台及以上机组，建议战略囤 2 件 A 类缓冲备件。引风机、一次风机属于核心辅机，多机组共享备件分摊大额库存资金占用。
- 炼化循环水、空分装置泵房：24 小时连续重载，现场粉尘、振动偏大，板卡电解电容老化速度更快，常备 1 件现货，同步和供应商签订寄售代管库存补足缓冲缺口。
- 市政中小型污水处理厂：单厂区配置 2~3 套 369 综保，预算有限无需自建库存，年度大修前提前锁定渠道现货。
- 矿山井下排水泵控制柜：单配电室部署 6 块及以上 369-C101，仓库统一存放 1 件共享备用主板，多台泵故障可快速轮换抢修。
真实案例
河北某自备 2×30MW 热电厂，前期只储备综保互感器、端子排低值备件，未规划 369-C101 库存。夏季高负荷期间 2 号锅炉一次风机综保底层主板故障，保护逻辑失效，电机过载持续运行烧毁绕组；本地市场无全新原装现货，原厂无量产排单，海外拆机件调货周期 14 周，加急空运溢价 47%，风机停机 8 天，机组被迫限负荷运行，发电量损失与电机维修成本合计 21.5 万元。复盘库存方案后仓库新增 2 件全新缓冲主板，后续两次同类板卡故障均 30 分钟内完成更换，未再出现辅机长时停机。
