描述
产品深度介绍

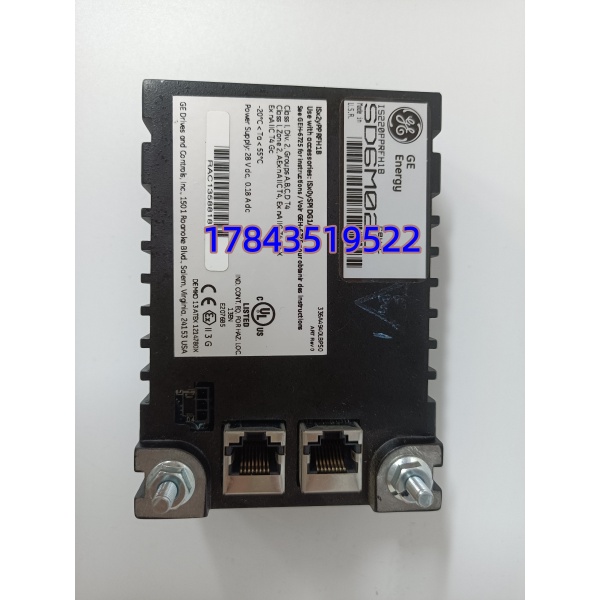

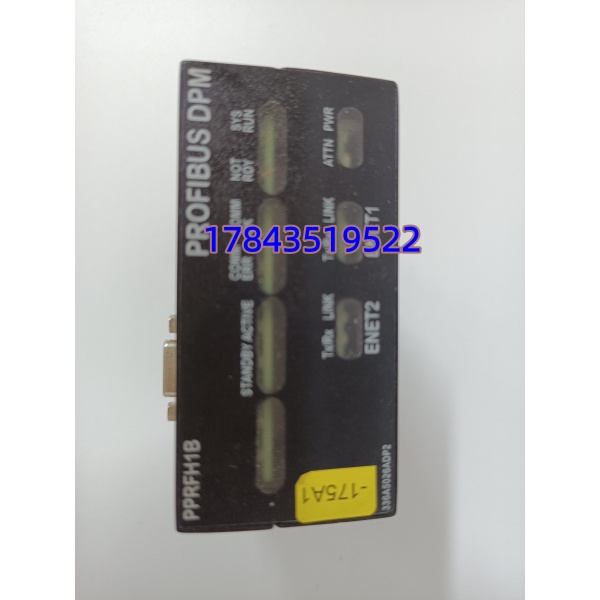

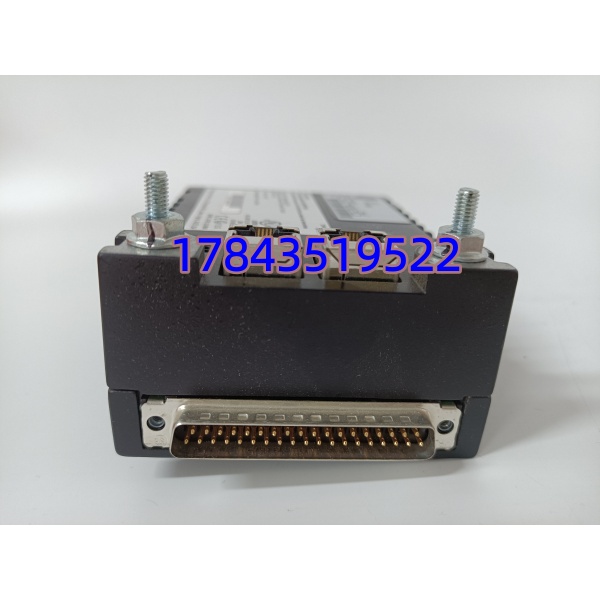

GE IS220PPRFH1B（336A5026ADP2）是 Mark VIe 涡轮控制系统专用 PROFIBUS 主站网关模块，内置 Hilscher COM-C 工业总线芯片，作为 IONet 控制以太网与现场 DP 仪表之间的协议转换核心。模块搭载双冗余百兆以太网对接 VCM 控制器，后置 DE-9 RS485 DP 总线接口，可接入变频器、分析仪、远程 IO 等第三方 DP 从站设备；支持 DPV0 周期数据交互、DPV1 诊断读取，单总线链路最多接入 125 台从站，单从站最大收发 255 字节过程数据。整机满足 ATEX Zone2、UL 防爆认证，PCB 全板三防涂层，适配电厂高温、粉尘、变频器强干扰机柜；必须搭配专用端子底座 IS200SPIDG1A 使用，底座集成总线终端电阻拨码，多用于燃气轮机、汽轮发电机、压缩机组配套仪表通讯扩容改造。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 物料编码 | IS220PPRFH1B / 336A5026ADP2 |
| 总线功能 | PROFIBUS DP V0/V1 1 类主站 |
| IONet 接口 | 双路百兆以太网，支持链路冗余切换 |
| DP 物理接口 | DE-9 RS485 串口，端子底座引出接线 |
| 单总线从站容量 | 最多 125 台 DP 从站，单从站 255 字节 I/O 数据 |
| 供电规格 | 标称 28 VDC，工作区间 27.4–28.6 VDC，最大 0.18A |
| 适配底座 | IS200SPIDG1A PROFIBUS 专用端子板 |
| 终端电阻 | 底座 DIP 拨码独立开启 120Ω 总线匹配电阻 |
| 工作温区 | -20 ℃ ~ +55 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 防爆认证 | ATEX Zone2 IIC、UL Class1 Div2、IECEx |
| 安装形式 | Mark VIe 标准 19 英寸机架卡槽卡装 |
| 整机功耗 | 满载约 5 W |
| 防护等级 | 模块本体 IP20，底座端子区防尘防护 |
| 系统兼容 | Mark VIe、Mark VIeS 单工 / TMR 三冗余机架通用 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂防爆认证报告，渠道入库单据存档留存
- 丝印核验：PCB 丝印完整型号 IS220PPRFH1B、物料编码 336A5026ADP2，无打磨涂改
- 外观全检：双网口、DP 串口无变形，电容无鼓包漏液，背板金手指无氧化腐蚀，无维修补焊痕迹，三防涂层完整
- 附件清点：原厂弹射卡扣、配套 IS200SPIDG1A 端子底座、说明书齐全
2. 上机功能实测（Mark VIe 标准仿真机架）
- 通电基础测试：接入标准 28V 背板供电，双以太网链路自检正常，指示灯稳定无报错
- PROFIBUS 全总线联调：挂载多台 DP 仿真从站，125 台满负载循环读写，无丢包、无超时
- 链路冗余测试：交替断开主备以太网网线，总线数据无中断、上位机无数据丢失
- 长时间老化测试：连续 72 小时满载运行，总线诊断无异常、模块无温升保护停机
- 出具纸质完整质检报告，留存总线通讯日志、指示灯运行截图，可同步测试视频给客户核验
3. 电气安全参数检测
- 500V 摇表绝缘测试，供电对地、DP 总线对地绝缘阻值＞10MΩ
- 宽压供电测试：27.4–28.6V 区间切换供电，DP 通讯无波动
- EMC 抗干扰测试：模拟变频器强电磁干扰，总线无随机断连告警
4. 固件与配置归档
- 记录模块出厂标准固件版本、DP 总线拨码基准配置存档
- 备份 ControlST DP 工程模板、从站地址分配参考表，供客户现场调试
5. 终检封装出库
- 质检人员签字确认全项测试合格，粘贴 QC 合格标签标注检测日期
- 模块装入双层防静电袋密封，外层加厚气泡膜缓冲防护，硬质防静电纸箱封装
- 随货附带全套质检报告、ATEX 防爆认证复印件，整机序列号全程可溯源
