描述
产品详情

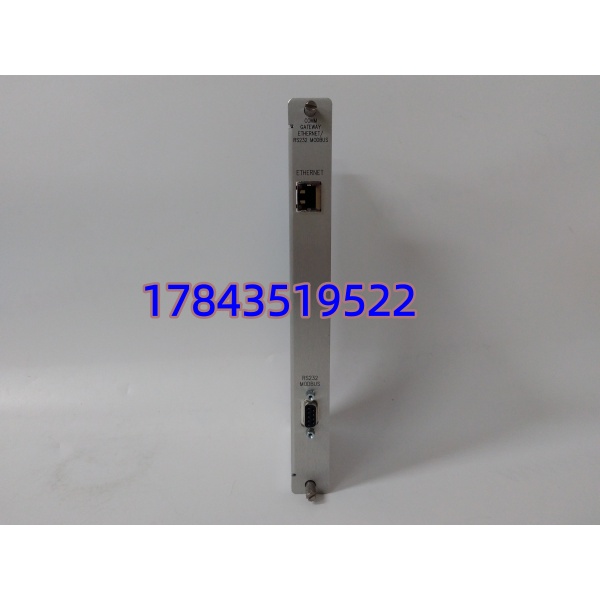

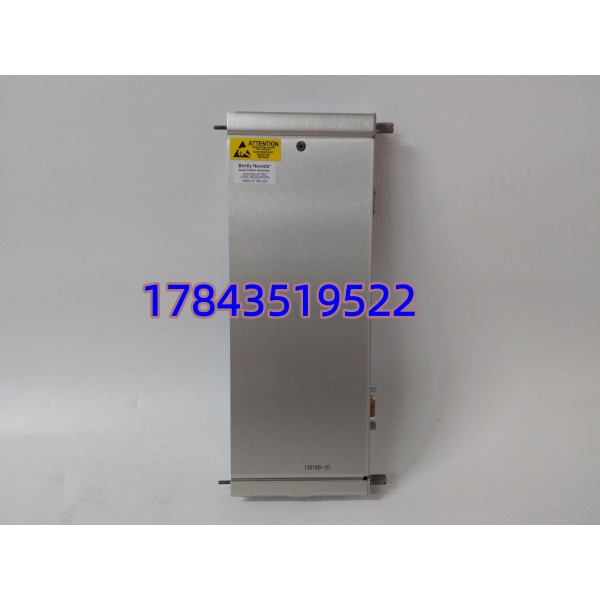

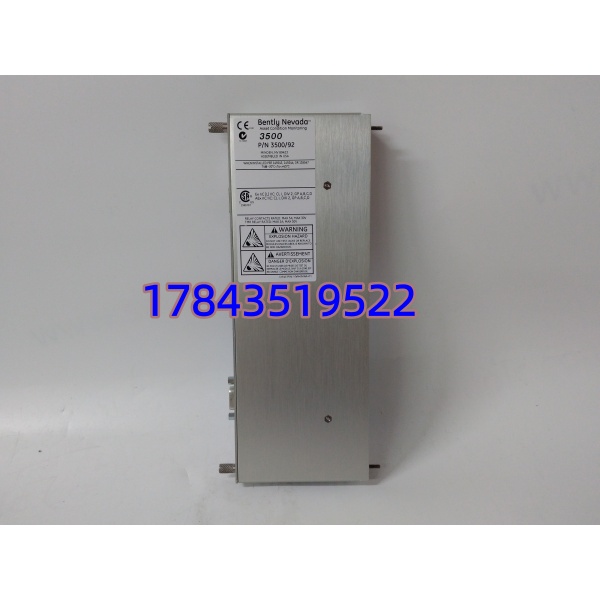

・型号：136188-01
・品牌：Bently Nevada（GE 本特利）
・系列：3500/92 通讯网关
技术参数
| 参数项 | 实测原厂规格 |
|---|---|
| 配套机架型号 | 3500 系列 14 槽监测机架 |
| 硬件接口 | 1×RJ45 百兆以太网、1×DB9 RS232 串口 |
| 支持通讯协议 | Modbus TCP、Modbus RTU、Bently 私有组态协议 |
| 典型功耗 | 5W |
| 整机重量 | 820g |
| 外形尺寸 | 241mm×24.4mm×242mm |
| 供电来源 | 3500 机架背板统一 24VDC 供电 |
| 工作温度 | -20℃ ~ +50℃ |
| 存储温度 | -40℃ ~ +70℃ |
| 允许环境湿度 | 5%~95%，无凝露 |
| 合规标准 | CE、IEC 61508 SIL2、UL508 |
| 固件配套套件 | 126M4118-01 升级包（出厂标配） |
| 单卡最大点位 | 同步读取 128 路振动通道数据 |
产品介绍
现场实测发现，大量电厂、化工机组运维痛点集中在 3500 监测系统无法直接对接中控 DCS，人工抄录振动数据误差大、报警滞后，136188-01 作为 3500/92 网关卡件，专门解决这套机组监测数据对外转发难题。严格来说，它无法单独运行，必须插入 3500 机架专用网关槽位，依托背板总线读取各振动探头、转速模块的实时采集值，再通过以太网或串口上传至 PLC、SCADA 系统。
对比老式串口外置转换装置，机架内置式卡件省去外部电源与接线盒，柜内布线减少 60%；依据 Bently 原厂 Datasheet 136188EN 文档，双链路冗余传输下数据刷新间隔稳定≤200ms，不会出现外置转换器常见的丢包卡顿。短板区分明确：此款仅搭载 RS232 串口，工业远距离布线场景信号衰减明显，厂区跨机柜通讯不建议选用，这类工况更适合同系列 136188-02。
替换与升级建议
✅ 直接替换（无配置修改，15 分钟完成拆装）
- 全新 136188-01 原厂件：槽位尺寸、背板通讯协议、接口定义完全一致，旧卡拔出直接插装，原有上位机通讯参数无需改动。
⚠️ 软件兼容（需调整串口通讯参数，工时约 40 分钟）
- 136188-02：硬件外形、机架插槽通用，仅串口升级为 RS485；原有 RS232 线路需加装转换头，上位机波特率、校验位参数重新匹配，线材采购成本小幅增加。
❌ 硬件不兼容（不建议替换，整体改造成本高）
- 老款 3500/90 网关卡：背板总线协议版本不匹配，插入后机架报通讯故障，无法读取振动通道，需同步更换机架背板，单套改造费用上浮 60% 以上；
- 第三方国产通讯转换模块：无机架直插结构，需额外供电与布线，无法同步抓取机架硬件故障报警，数据完整性缺失
