产品深度介绍

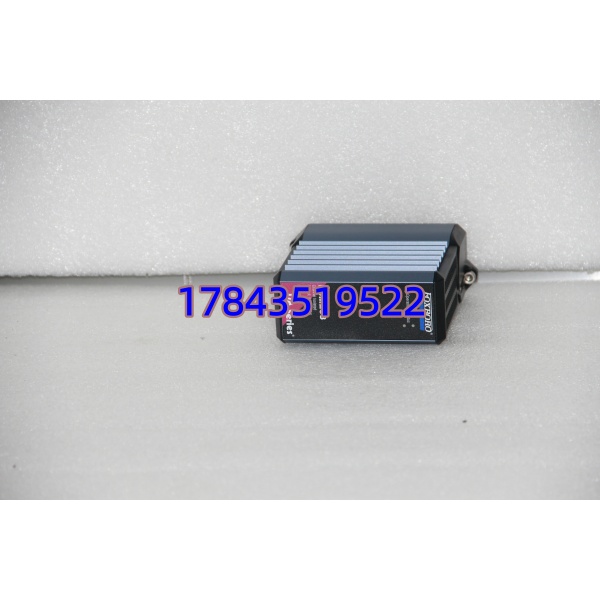

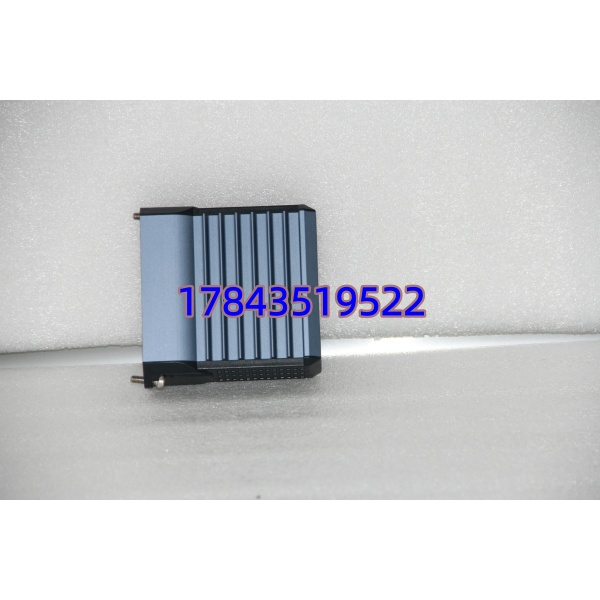

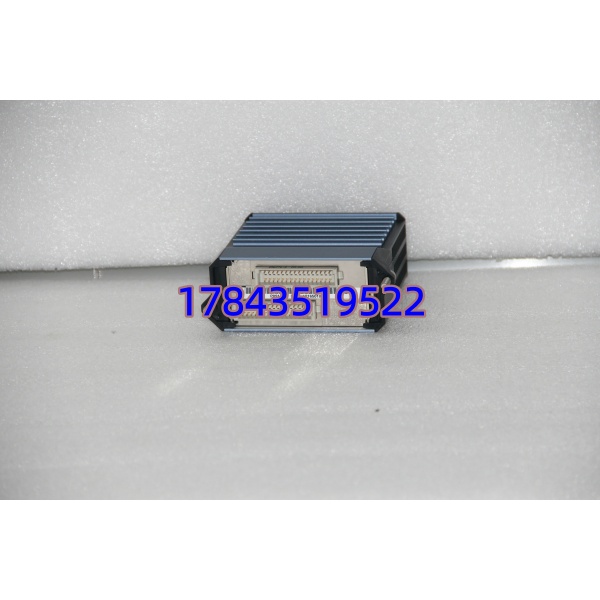

FOXBORO FBM203 是 I/A 系列 DCS 系统的智能温度采集模块，专为石油化工、电力、冶金等流程工业的高精度温度监测设计。作为 DCS 的现场 “感知单元”，它直接接入 PT100/PT1000 等 RTD 传感器，将微弱电阻信号精准转换为数字量，上传至控制器进行监控与联锁，是反应釜、管道、炉膛温度控制的核心备件。
模块采用Sigma-Delta 模数转换技术，每通道独立 25ms 高速扫描，搭配可配置滤波，有效抑制工频干扰与噪声，确保 ±0.1% 满量程精度。全通道电气隔离（通道间、通道对地），杜绝现场共模电压与地环流影响，提升恶劣环境下的稳定性。压铸铝外壳，适配 ISA S71.04 G3 级恶劣环境（高粉尘、强电磁干扰），支持热插拔，在线更换无需停机。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FBM203（标准）/FBM203b/c/d |
| 模块类型 | RTD 温度输入模块（FBM） |
| 通道数量 | 8 通道（每通道独立） |
| 支持传感器 | 铂（Pt100/Pt1000）、镍、铜 RTD |
| 接线方式 | 2 线 / 3 线（FBM203/b/c）；4 线（FBM203d） |
| 电阻测量范围 | 0~320Ω（FBM203/203d）；0~640Ω（FBM203b）；0~30Ω（FBM203c） |
| 转换技术 | Sigma-Delta，每通道 25ms 扫描 |
| 精度 | ±0.1% 满量程（25°C） |
| 隔离特性 | 通道间 / 通道对地全隔离 |
| 诊断功能 | 断线检测、超量程报警、故障自诊断 |
| 热插拔 | 支持（在线更换不影响系统） |
| 通讯接口 | 冗余 10Mbps 以太网现场总线 |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20，压铸铝外壳 |
| 尺寸（高 × 宽 × 深） | 114mm×45mm×104mm |
| 重量 | 约 0.6kg |
变体型号对比
| 型号 | 接线方式 | 电阻范围 | 典型应用 |
|---|---|---|---|
| FBM203 | 2/3 线 RTD | 0~320Ω | 常规 PT100 温度测量 |
| FBM203b | 2/3 线 RTD | 0~640Ω | 宽量程 / 高温场景 |
| FBM203c | 2/3 线 RTD | 0~30Ω | 低阻 / 铜 RTD 专用 |
| FBM203d | 4 线 RTD | 0~320Ω | 高精度 / 长距离测量 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 D 系统处于冗余运行模式，热插拔单模块不影响生产。
- 佩戴防静电手环，在防静电垫上操作，避免静电损坏模块。
- 准备工具：十字螺丝刀（PH1）、万用表、标签纸、手机。
备份与检查
- 拍照记录旧模块接线端子及机架布局，避免接错。
- 核对 RTD 传感器类型（2/3/4 线）与电阻范围，匹配模块型号。
阶段二：拆卸旧模块（10 分钟，支持热插拔）
- 用标签纸标注每根 RTD 线缆对应的端子号（如 CH1+、CH1-）。
- 逆时针松开端子螺丝，轻轻拔出线缆，避免损伤端子针脚。
- 按压模块上下释放卡扣，垂直向外拔出模块（无需断电）。
- 检查背板连接器针脚是否弯曲、氧化，用压缩空气清理灰尘（禁止用手触摸针脚）。
阶段三：安装新模块（15 分钟）
- 核对新模块型号为FBM203（含变体），确认外观无破损、防静电袋完好。
- 对准机架插槽，垂直插入模块至卡扣 “咔哒” 锁定，确保与相邻模块对齐。
- 按标签恢复接线：
- 2 线 RTD：接 CHx+、CHx-
- 3 线 RTD：接 CHx+、CHx-、补偿线
- 4 线 RTD：接 CHx+、CHx-、激励 +、激励 –
- 屏蔽层单端接地，减少干扰；顺时针拧紧端子螺丝（扭矩约 0.5N・m），轻拉线缆确认固定牢固。
自检清单
- RTD 接线正确、无松动，屏蔽层接地规范
- 模块卡扣锁定，无倾斜
- 机架内无遗留工具
阶段四：上电测试（15 分钟，热插拔无需整机重启）
- 模块插入后，系统自动识别新模块，无需重新配置。
- 观察模块 LED 指示灯：
- RUN 绿灯常亮：正常启动；ERR 红灯闪烁：故障告警，需排查接线或配置。
- 连接 I/A Series 编程软件，扫描网络识别新模块，核对固件版本。
- 模拟标准 RTD 信号（如 100Ω=0°C、138.5Ω=100°C），验证采集精度误差≤±0.1%，数据上传正常。
- 系统带载运行 30 分钟，无报警、通讯稳定后，记录模块序列号及更换时间至维护日志。
⚠️ 常见上电问题
- 通讯失败：核对背板连接、机架地址及软件配置。
- ERR 灯常亮：RTD 断线、接线错误或传感器损坏，排查回路。
- 温度漂移大：检查屏蔽层接地、补偿线连接或更换高精度 RTD。
常见问题解答（FAQ）
Q1： 支持热插拔吗？
A：支持。专为 I/A 系列冗余架构设计，支持在线热插拔，可在系统正常运行时更换模块，无需停机，更换后系统自动识别，不影响其他模块工作，大幅减少维护时间。
Q2： 和 FBM201/FBM202 有什么区别？
A：功能定位不同，不可直接替换。 是专用 RTD 温度输入模块（8 通道）；FBM201 为模拟量输入（4-20mA/±10V），FBM202 为模拟量输出。三者引脚、尺寸、软件配置不兼容，替换需重新编译程序并调整机架布局。
Q3： 能和老款 I/A 机架兼容吗？
A：完全兼容。适配所有 I/A 系列机架（老款 / 新款），无需升级背板或电源。替换后直接下载原程序即可运行，无需重新编译，适配老系统改造场景。
Q4：模块的质保期多久？售后怎么处理？
A：全新原装质保 12 个月（自发货日起），质保范围为非人为损坏的硬件故障（如采集异常、通讯故障）。人为损坏（静电击穿、进水、接错信号）、超温 / 超压使用不在质保内。售后流程：① 提供故障照片 / 视频；② 远程协助诊断；③ 质保期内非人为故障，免费更换或维修。
Q5：市场上的 有翻新件吗？怎么辨别全新原装？
A：存在翻新件，需警惕低价货源。翻新件多为旧模块维修后重新售卖，稳定性差、精度漂移、无质保。辨别全新原装的 3 个关键点：
- 包装：原厂防静电袋未拆封，附带装箱单、合格证、序列号标签。
- 外观：电路板无维修痕迹（无飞线、无重新焊接），接口针脚无划痕、无氧化。
- 溯源：提供序列号，可在施耐德电气官网查询生产日期及授权信息。我们供应的 均为全新原装，可提供全套溯源资料及质检报告。
