产品详情

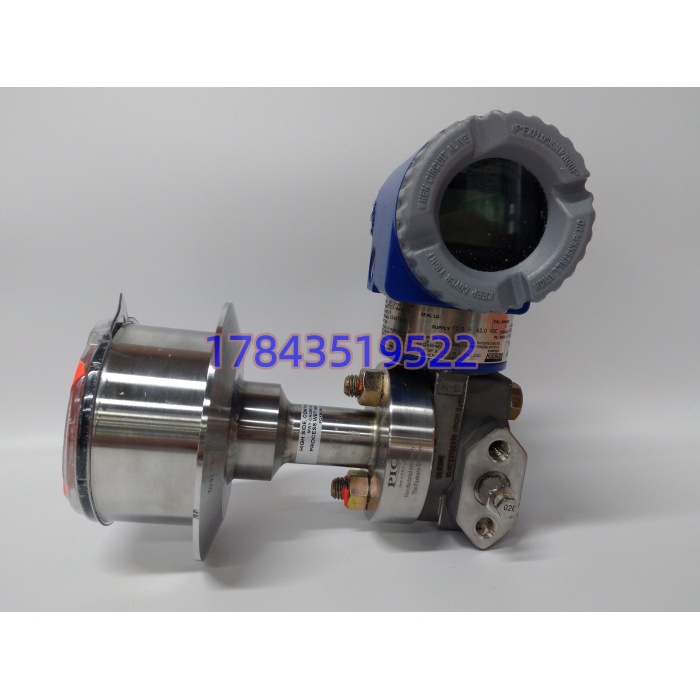

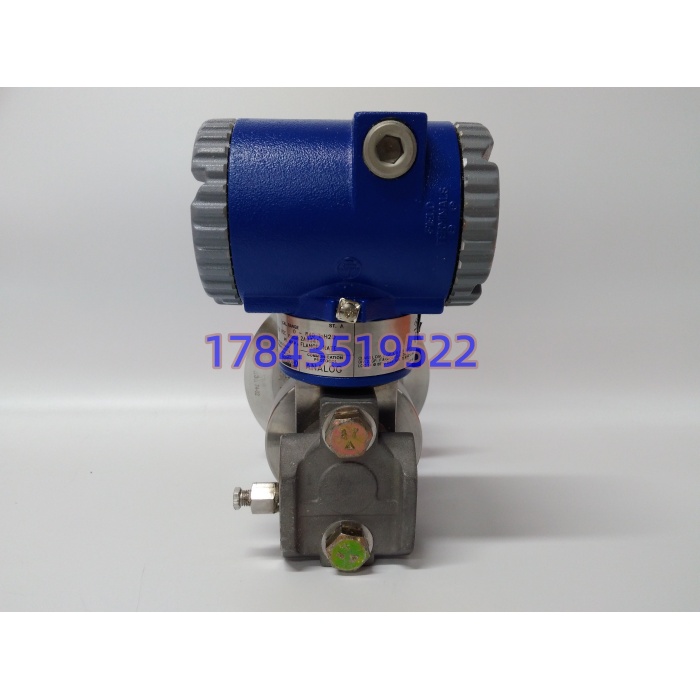

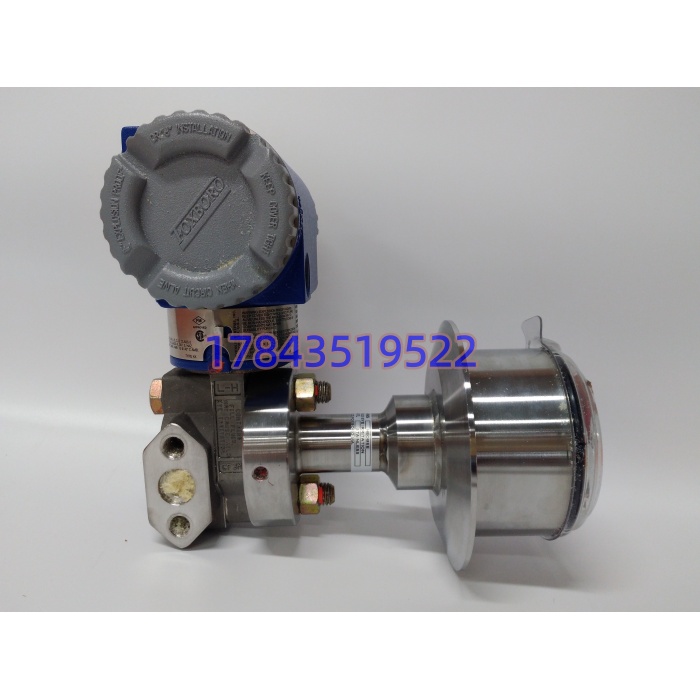

・型号：IDP10‑AF1C01F‑5・品牌：Foxboro（施耐德 EcoStruxure Foxboro）・系列：I/A‑Series IDP10 智能差压变送器
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | IDP10‑AF1C01F‑5（‑5 为远传密封配置后缀） |
| 测量类型 | 差压；可组态流量平方根、液位模式 |
| 信号输出 | 4‑20mA DC 叠加 HART 数字通讯，两线制供电 |
| 供电范围 | 12.5‑42VDC，回路供电 |
| 人机界面 | LCD 两行就地显示，表头按键零点 / 量程组态 |
| 接液材质 | 316L 不锈钢（可按后缀区分哈氏合金、蒙乃尔等） |
| 远传配置 | 单法兰隔膜密封，‑5 后缀对应指定填充液、法兰规格 |
| 防护等级 | IP66 / NEMA4X；防爆 FM、CSA、ATEX 认证 |
| 精度 | ±0.20% 量程；长期年漂移≤±0.05% URL |
| 组态方式 | 表头本地按键、HART 手操器、PC20 组态软件 |
| 安装方式 | 管道支架安装、法兰直接安装 |
| 生命周期 | 原厂正式停产，Last‑time‑buy 关闭；货源仅存量库存、拆机备件 |
| 参考替代 | IDP10S 新一代变送器，但法兰、标定参数、安装接口不完全对等，不能直接直替 |
产品介绍
（切入策略：A 场景痛点）现场经常踩坑：只写 IDP10‑AF1C01F，漏掉后缀‑5。‑5 决定隔膜填充液、法兰尺寸、膜片材质；后缀不一致，就算表头本体一样，远传法兰整套不匹配，介质兼容性、温度耐受完全不对，上机会出现液位漂移、膜片腐蚀损坏。严格来说，IDP10‑AF1C01F‑5 属于整套变送器（表头 + 单法兰远传密封总成），不能只单独替换表头电子部件就完事，远传法兰、毛细管、填充液属于不可拆分匹配单元。大量化工罐区、精馏塔、换热器液位、孔板流量在用这款仪表；工艺介质结晶、腐蚀工况依靠远传隔离介质。现场故障高发点：毛细管填充液渗漏、膜片损伤、表头电子回路老化。储备完整同后缀备件，避免临时整套工艺改造。新一代 IDP10S 硬件性能升级，但法兰接口、标定参数不一样，直接替换需要重新配法兰、重新做回路标定，工作量大，老装置抢修优先找完全一致完整型号。
应用场景与库存策略
储罐液位、塔器界面、节流装置流量是工艺投料、物料平衡的核心依据。变送器故障直接丢失液位 / 流量数据，工艺失去监控。原厂停产后现货货源紧张，紧急寻货周期 20‑45 天，连续化工装置不允许长时间依靠人工检尺估算液位。
- 炼化罐区、精馏塔密闭容器液位测量；关键储罐建议常备 1 台完整备件。
- 精细化工反应釜、换热器差压与液位监测；高危工艺工况，禁止零库存。
- 电厂化水车间、污水处理罐区液位；多个装置建立备件共享池降低资金占用。
- 造纸、制药存量 I/A‑Series 系统；预算有限优先选用完整压力标定、HART 通讯实测拆机货源。
真实案例：某石化原料罐区 IDP10‑AF1C01F‑5 远传变送器膜片微漏，液位数值持续漂移。仓库无同后缀备件，流通市场寻货耗时 31 天。等待备件期间只能人工上罐检尺，DCS 无可靠液位联锁，存在冒罐风险。后续设备部门将该型号划入 B 类仪表重点备件清单。
