描述
产品深度介绍

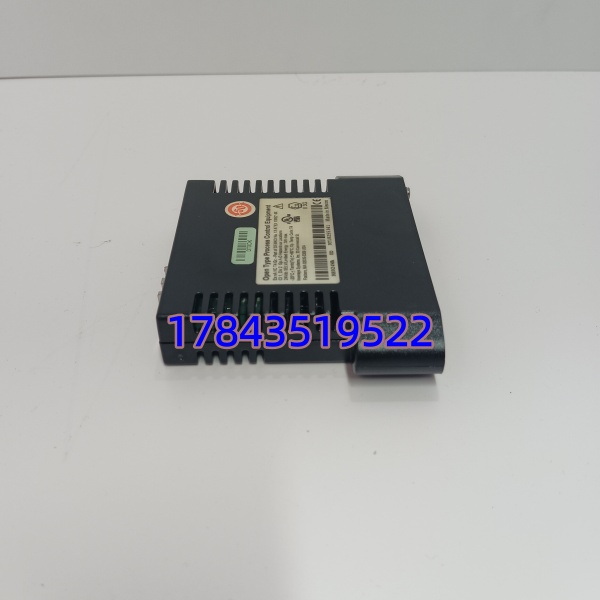

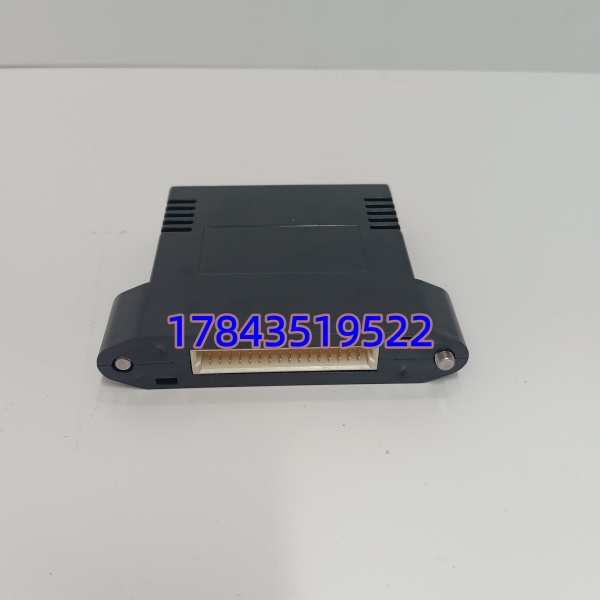

FOXBORO RH924WA（FCP280）是 Emerson 旗下 Foxboro I/A Series 与 Evo DCS 系统的核心光纤通信与控制一体化模块。它既是 FCP280 现场控制处理器，也是光纤网络适配器，将电口以太网转为光纤链路，解决工业现场长距离、强电磁干扰下的通信稳定性问题。
RH924WA 采用64 位 RISC CPU，集成 256MB SDRAM 与 128MB Flash，支持高密度 I/O 集成与微秒级确定性控制。广泛应用于电力、化工、油气行业，支持冗余网络架构，保障数据可靠传输。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | RH924WA（FCP280） |
| 兼容系统 | Foxboro I/A Series、Evo DCS |
| 处理器 | 64 位 RISC CPU |
| 内存 | 256MB SDRAM、128MB Flash |
| 传输速率 | 100Mbps 自适应 |
| 光纤接口 | 双 SC 接口（单模 / 多模可选） |
| 传输距离 | 单模≤2km，多模≤500m |
| 电气接口 | 1×RJ45（10/100BaseTX） |
| 供电 | 24VDC ±10%，约 10W |
| 工作温度 | -40°C ~ +70°C |
| 协议 | FCP、TCP/IP、UDP、Modbus TCP/IP |
| 认证 | CE、UL、CSA、ISA EDSA |
| 尺寸 / 重量 | 140×165×45mm / 约 0.6kg |
技术避坑指南
- 光纤模式不匹配
- 风险：单模 / 多模光纤混用，导致链路不通或丢包严重
- 避坑：更换前记录原光纤类型（单模 1310nm / 多模 850nm）；新模块严格匹配，上电前用光功率计检测
- 案例：某化工项目误将多模光纤接入单模模块，通讯频繁中断，排查耗时半天
- 固件版本不兼容
- 风险：新模块固件过新，与现有 FCP280 控制器不匹配，导致通讯超时
- 避坑：替换前读取原固件版本（如 V5.2）；采购时明确要求同版本或兼容版本；必要时联系供应商刷新固件
- 警示：见过工程师直接上新固件模块，DCS 网络瘫痪，停机 4 小时
- 冗余配置错误
- 风险：双模块冗余时，地址或优先级设置错误，导致切换失败或数据冲突
- 避坑：更换前拍照记录冗余 DIP 开关位置；新模块复刻设置，主模块设为高优先级
- 提醒：冗余测试必须做，避免关键时刻切换失效
- 电源波动损坏模块
- 风险：工业现场 24VDC 波动大，瞬间过压烧毁模块电源电路
- 避坑：上电前实测电压，确保在 24VDC±10%；建议加装稳压模块与浪涌保护器
- 数据：RH924WA 过压阈值约 30VDC，超出易损坏
常见问题解答（FAQ）
Q1：RH924WA 是光纤模块还是控制器？A：两者合一。它既是 FCP280 现场控制处理器，也是光纤网络适配器，负责控制运算与光纤通信，是 I/A Series DCS 的核心部件。
Q2：支持热插拔吗？A：不支持。更换时必须断电，强行热插拔会损坏背板连接器与光纤接口，甚至导致系统崩溃。
Q3：全新原装吗？质保多久？A：全新原装，原厂未拆封，可提供序列号官网核验。质保 12 个月，非人为损坏免费维修或更换。
Q4：和旧款 FCP270 能直接替换吗？A：不能直接替换。硬件接口与固件架构不同，需升级背板并重新编译程序；建议整批更换或咨询 Emerson 迁移方案。
Q5：交货期多久？A：现货库存，下单后 1-3 个工作日发货；如需预配置 IP 与冗余参数，3-5 个工作日交付。
