FOXBORO P0926GV FBM231 是 I/A Series 与 Evo DCS 系统的四串口现场设备集成模块，属于 FBM230 系列核心通讯卡件。它提供 4 个软件可配置串口，每个端口可独立设为 RS-232/422/485，最多接入 64 台现场设备（每端口 16 台），实现 DCS 与串口仪表、变频器、分析仪等第三方设备的数据交互。
模块支持冗余配置，双模块互为热备，故障时自动切换，保障连续控制。采用工业级宽温设计（-40°C 至 + 70°C），具备 CE、ATEX、CSA 认证，适用于化工、电力、油气等严苛工况。

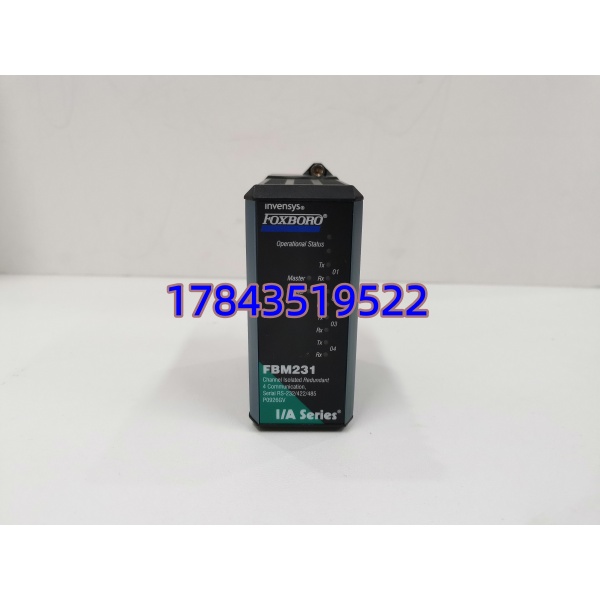

FOXBORO P0926GV FBM231
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 模块型号 | FBM231，部件号 P0926GV |
| 功能定位 | 现场设备系统集成器（FDSI），串口通讯网关 |
| 串口数量 | 4 个独立可编程串口 |
| 串口标准 | RS-232/RS-422/RS-485（软件配置） |
| 设备容量 | 每端口 16 台，总计 64 台串口设备 |
| 电源 | 24V DC（+5%/-10%），冗余供电 |
| 功耗 | 最大 7W |
| 工作温度 | -40°C 至 +70°C |
| 尺寸 / 重量 | 102×114×104mm，约 284g |
| 认证 | CE、ATEX、CSA |
| 冗余支持 | 双模块冗余，自动故障切换 |
| 热插拔 | 支持，在线更换不影响系统运行 |

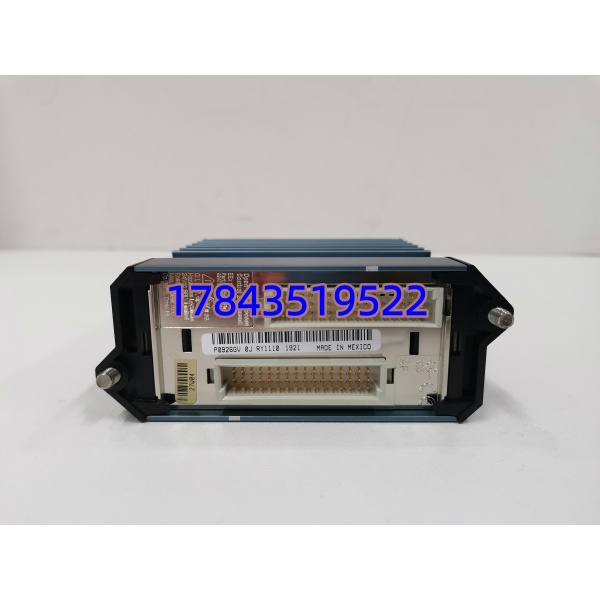

FOXBORO P0926GV FBM231
入库质检管控流程
- 入库核验：核对原厂标签、序列号，外观无划痕、变形、维修痕迹
- 上电测试：24V DC 供电，OK 灯亮，模块自检正常
- 串口检测：4 个串口分别测试 RS-232/485 通讯，收发无误
- 冗余测试：双模块配对，故障切换功能正常
- 固件核验：读取固件版本，与原厂兼容列表匹配
- 绝缘测试：500V 摇表测绝缘，电阻 > 10MΩ
- 包装出库：防静电袋密封，气泡膜加固，贴 QC 合格标签 + 测试报告
现场更换避坑要点
- 串口参数不匹配：波特率、数据位、校验位、地址错误会导致通讯失败。曾有现场替换后串口无数据，核对发现波特率 9600 误设为 19200，重新配置后恢复。
- 冗余配置错误：双模块冗余时，主从角色颠倒或冗余线接错，会导致切换失败、数据紊乱。务必按手册设置主从，正确连接冗余通讯线。
- 串口类型误选：RS-485 设备接 RS-232 口，或终端电阻未接，会导致信号衰减、数据丢包。按设备类型配置串口，总线末端接 120Ω 终端电阻。
- 电源波动影响：24V DC 电压波动超 ±10%，会导致模块重启、通讯中断。建议配置冗余电源，加装滤波器，保证供电稳定。
- 静电防护缺失：模块含 CMOS 芯片，静电敏感。冬季干燥环境操作未戴手环，曾出现串口芯片击穿、通讯口烧毁案例。

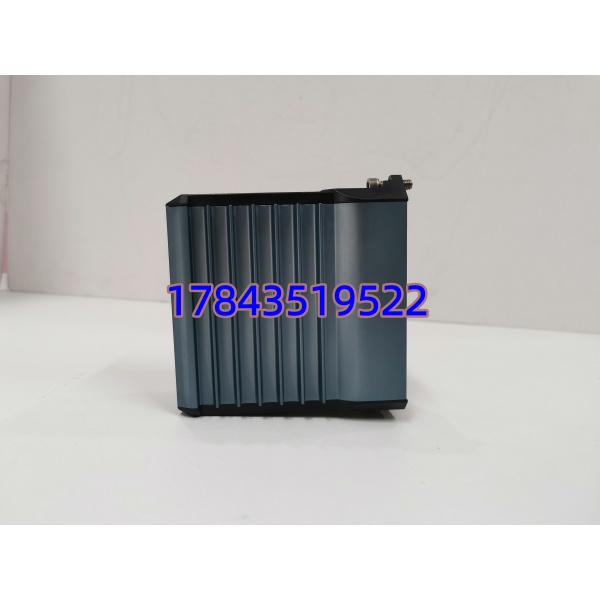

FOXBORO P0926GV FBM231
常见问题解答
Q1：FBM231 的作用是什么？A：串口通讯网关，将 RS-232/422/485 串口设备（如仪表、变频器）接入 FOXBORO DCS 系统，实现数据采集与控制指令下发，是第三方设备集成的核心模块。
Q2：支持热插拔吗？A：支持。模块带电插拔不影响其他卡件运行，可在线更换，无需停机，减少生产中断风险。
Q3：和 FBM230 有什么区别？A：- FBM230：单 / 双串口，仅支持 RS-232/422，设备容量小
- FBM231：四串口，支持 RS-232/422/485，可接 64 台设备，支持冗余，功能更强
Q4：通讯连不上怎么排查？A：1. 检查模块 OK 灯是否常亮；2. 核对串口参数（波特率、地址等）；3. 检查接线是否正确，终端电阻是否接入；4. 确认固件版本兼容；5. 重启模块或重新下载配置。
Q5：质保多久？A：全新原装提供 12 个月质保，非人为损坏免费维修或更换，可提供出厂检测报告、序列号溯源及测试视频。
