描述
产品详情

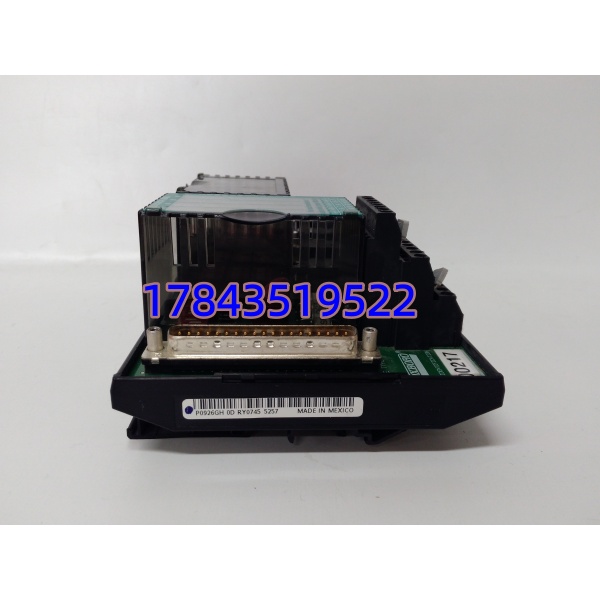

・型号：P0926GH
・品牌：Foxboro（施耐德电气）
・系列：I/A Series，适配 FBM240 冗余 DO 卡
规格参数
| 参数项 | 原厂手册标注数值 |
|---|---|
| 适配卡件 | FBM240 冗余离散输出模块 |
| 输出通道数量 | 8 路独立继电器触点 |
| 触点规格 | SPST 单刀单掷 |
| 触点额定容量 | 10A / 120V AC；5A / 125V DC |
| 通道隔离等级 | 600V AC 通道对地隔离 |
| 端子侧供电 | 外部 24V DC 现场回路供电 |
| 整机最大功耗 | 7.6W |
| 配套总线背板 | FBM200 系列通用机架背板 |
| 工作温度区间 | -20℃ ~ +60℃ |
| 存储温度区间 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95% RH，无凝露 |
| 安装方式 | 与 FBM 卡件成对插入机架槽位 |
| 整机尺寸 | 132×108×35mm |
| 净重 | 约 0.31kg |
| 硬件保护 | 触点浪涌吸收、回路短路限流 |
| 升级替代型号 | RH926SZ |
产品介绍
P0926GH 是 I/A 系统专用继电器型端子底座，只能和 FBM240 冗余开关量输出卡配套使用，不能单独上机。卡件侧输出弱电控制信号，底座内部电磁继电器驱动现场电磁阀、风机、泵类大功率负载，同时采集触点回读信号上传控制器，实现输出回路故障自检。
坦白讲，普通普通 TA 端子只做线路转接，这款底座内置独立继电器回路，弱电、强电完全分区布线，现场负载短路不会烧毁 FBM 主控卡。原厂更新 RH926SZ 作为替代件，引脚定义一致，但内部继电器耐流、绝缘参数做了升级；存量老装置直接替换 P0926GH 不用改动现场电缆，整套更换新端子组件需要重新核对负载容量。原厂已停止全新量产，运维备件以拆机原装件为主。
应用场景与行业案例
痛点切入
我在化工、电厂机柜多次碰到无继电器隔离的 DO 卡，现场电磁阀线圈短路直接击穿卡件输出芯片，整套调节回路失去控制；普通端子无触点回读，继电器粘连、断线中控无报警，等到阀门动作失效才发现故障。第三方通用继电器底座无法匹配 FBM240 回读诊断逻辑，故障代码无法上传 DCS。
典型场景
- 炼化精馏装置 I/A 控制柜：控制进料切断阀、回流调节阀电磁阀，依靠触点回读判断阀门真实动作状态。
- 火电厂锅炉辅控系统：驱动引风机、一次风机启停接触器，回路短路保护避免 FBM 卡烧毁。
- 煤化工合成车间联锁机柜：管控紧急切断阀、放空阀执行机构，冗余输出架构保障联锁可靠动作。
- 城市污水厂生化处理站：控制曝气风机、加药计量泵启停，潮湿工况高绝缘设计减少漏电误报。
真实案例
某年产 75 万吨合成氨装置运行 11 年，夜班中控持续报 3 号联锁回路输出反馈丢失，就地机架排查对应槽位 P0926GH 内部继电器触点氧化粘连，回读信号异常。库房留存拆机同款端子组件，配合 FBM240 卡件整体更换，停机更换耗时 35 分钟，8 路阀门回读信号全部恢复正常。运维后续每 3 套联锁回路备存一套 P0926GH+FBM240 备件，避免单点故障触发装置降负荷。
