描述
产品详情

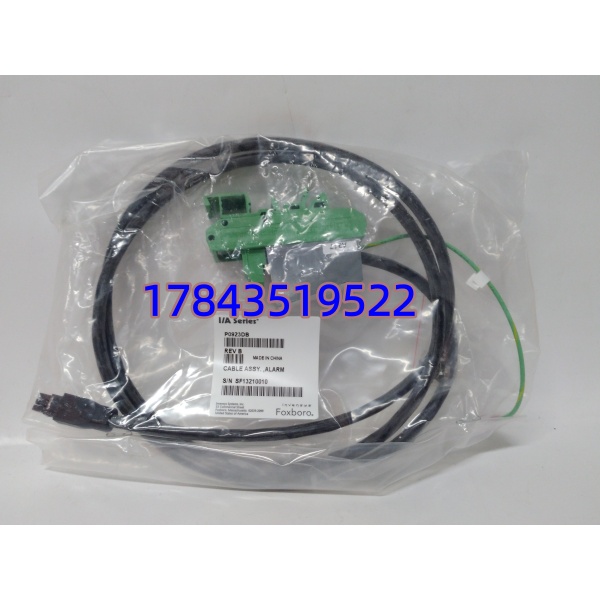

・型号：P0923DB
・品牌：Foxboro
・系列：I/A Series 控制器配套配线系列
规格参数
| 参数项 | 技术指标 |
|---|---|
| 完整组件 | 绿色插拔式端子底座 + 屏蔽信号线缆一体总成 |
| 硬件版本 | REV B，原厂标准量产版本 |
| 适配控制器 | FCP270、FCP280 全系列 I/A 控制处理器 |
| 信号类型 | 无源故障告警干触点信号，24VDC 回路驱动声光报警器 |
| 线缆外皮 | PVC 工业耐油护套，耐机柜粉尘、轻微油污 |
| 工作温度 | -20℃ ~ +60℃；存储 – 40℃ ~ +85℃ |
| 适配底座 | P0926HW/P0926HC 2 槽 FCP 机架底座 |
| 安装方式 | 控制器面板侧面告警接口直插，另一端接报警灯 / 蜂鸣器 |
| 绝缘等级 | 线芯耐压 300V，满足 ISA G3 恶劣环境标准 |
| 原厂定义 | CABLE ASSY ,ALARM 告警专用配线总成 |
| 兼容性限制 | 仅适配 200 系列 FCP 机架，不兼容老款 100 系列 CP 控制器 |
| 整机防护 | IP20，仅限控制柜内部布线使用 |
产品介绍
P0923DB 是 I/A 系统 FCP 控制器配套专用告警成套线缆，一端直插控制器侧边告警接口，另一端引出干触点回路，外接机柜声光报警灯、蜂鸣器。控制器检测到 IO 故障、通讯中断、CPU 异常时，会通过这条线缆输出硬开关信号，现场运维人员不用盯着上位画面，依靠声光提醒快速发现系统异常。 坦白讲，很多改造项目会忽略这条配线，只依靠上位软件弹窗报警；一旦上位机死机、画面掉线，现场就无法第一时间获知控制器故障。线缆端子为原厂卡扣式，不用现场剥线压接，更换、拆装速度更快。整套 I/A 200 系列配件逐步减产，线缆总成无第三方通用替代，损坏后只能采购同型号原装配线。
应用场景与行业案例
痛点切入
我在电厂、化工现场碰到过多起上位机死机，控制器持续故障却无现场提醒，故障持续数小时才被发现，扩大工艺波动；普通自制接线端子容易松动氧化，告警回路频繁失效，每次排查要重新压接线缆，检修耗时久。原厂配套 P0923DB 一体端子接触稳定，长期运行很少出现断路。
典型场景
- 火电锅炉 FCP 控制机柜：外接柜顶声光报警器，MFT、炉膛测点故障即时本地声光提醒。
- 炼油催化装置 I/A 控制柜：多套 FCP 机架统一配置，区分各工段控制器故障报警。
- 煤化工合成工段就地控制站：无专人实时盯屏，依靠硬触点报警提示巡检人员。
- 大型污水处理中控机柜：多台 FCP 共用报警灯，快速定位故障控制器槽位。
真实案例
某 45 万吨合成氨装置中控 #3 FCP 控制器通讯丢失，上位机服务器刚好维护离线，现场无硬件报警信号，工艺参数漂移 2 小时才被巡检发现。检修时发现原有自制告警接线端子氧化断路，采购 P0923DB 原装配线总成替换，卡扣端子一次插接到位，连续运行 1 年未出现告警回路断线，后续全厂 FCP 机柜统一更换同款原厂线缆。
