描述
产品详情

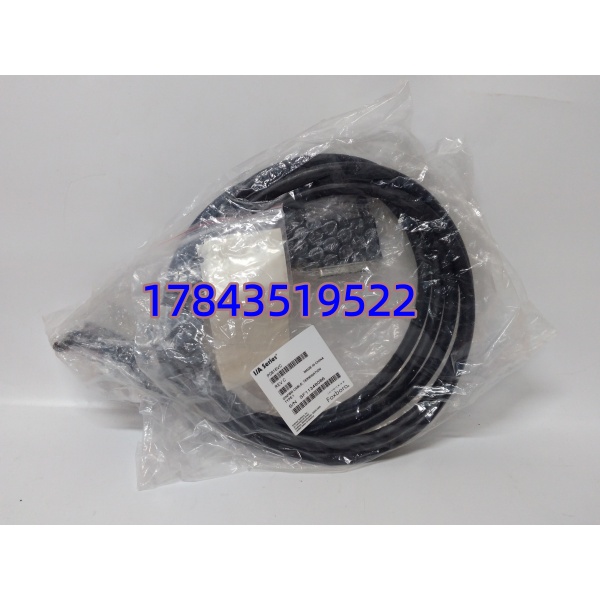

・型号：P0916VC
・品牌：Foxboro
・系列：I/A Series Compact 200 FBM 端子电缆
规格参数
| 参数项 | 技术数值 |
|---|---|
| 线缆型号分类 | DINFBM CABLE TERMINATION Type1 |
| 接头结构 | 一端 FBM 专用公头、一端端子底座注塑一体接头 |
| 线缆材质 | 多芯双绞线 + 整体屏蔽层 |
| 信号兼容 | 4-20mA AI/AO、HART 总线信号 |
| 出厂标准长度 | 以原厂标签标注为准（常规 3m/5m/10m 可选） |
| 适配卡件 | FBM204、FBM203、FBM202 等 200 系列模拟量 IO 模块 |
| 配套端子底座 | P0916 系列 DIN 端子装配座 |
| 工作环境温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +70℃ |
| 阻燃等级 | 工业机柜阻燃线缆标准 |
| 屏蔽处理 | 单端机柜侧接地设计，抑制变频共模干扰 |
| 外皮防护 | 耐油、耐粉尘 PVC 外层 |
| 单根净重 | 约 0.56kg（标准 3 米款） |
| 标识版本 | REV C 原厂主流版本 |
产品介绍
P0916VC 是 Foxboro I/A 200 系列 FBM IO 卡配套预制屏蔽电缆，用来连接机柜背板 FBM 模块与现场 DIN 端子底座，省去现场人工剥线、压接端子的工序。 现场人工自制线缆容易出现线芯压接虚接、屏蔽层处理不规范，变频工况下模拟量数值持续跳变；这款原厂一体式线缆接头注塑成型，线芯分配完全匹配 FBM 通道定义，屏蔽层出厂预设单端接地，不用现场二次处理。HART 信号传输时线材阻抗匹配原厂标准，手操器在线读写变送器参数不会出现通讯中断，化工、电厂连续工艺场景不用现场校线，缩短停机改造工时。
应用场景与行业案例
痛点切入
现场人工自制 IO 线缆，线序容易对错通道，投产前需要逐通道校线，单套机柜校线耗时半天。自制线屏蔽层两端接地形成环流，4-20mA 信号漂移幅度最高可达 5%，中控频繁触发虚假报警。普通非屏蔽线缆无法传输 HART 信号，现场校准变送器必须拆线操作，增加停机时长。
典型场景
- 炼化反应装置 FBM204 模拟量回路：配套 P0916VC 连接液位、压力变送器端子，稳定传输 HART 信号。
- 火电锅炉辅控 DCS 机柜：多块 FBM 模拟量卡批量布线，预制线缆统一走线，减少柜内杂乱布线。
- 精细化工间歇生产车间：高温高粉尘机柜，耐油外皮不易老化开裂，长期运行信号稳定。
- 水处理泵站 IO 控制柜：远距离端子底座布线，屏蔽层抑制水泵变频器电磁干扰。
- 油气站场就地 IO 机柜：成套预制线缆，项目新建、改造阶段快速完成 IO 接线。
真实案例
去年一套 40 万吨合成氨装置 IO 改造，前期施工队自制线缆，20 路流量信号持续波动，每班出现十几次假低流量联锁，每条回路逐根重新校线耗时 3 天。全部更换 P0916VC 原厂预制电缆，线序出厂预设无需人工核对，屏蔽层单端接地消除环流干扰，HART 手操器不用拆线即可读写变送器量程。上线后连续运行 9 个月，模拟量数值波动控制在 0.2% 以内，仪表班组反馈后续改造统一备货这款线缆，大幅减少现场校线、故障排查工时。
