描述
产品深度介绍

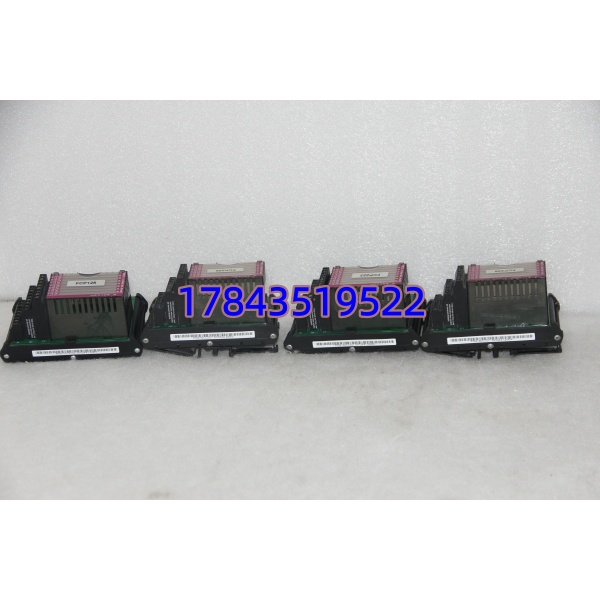

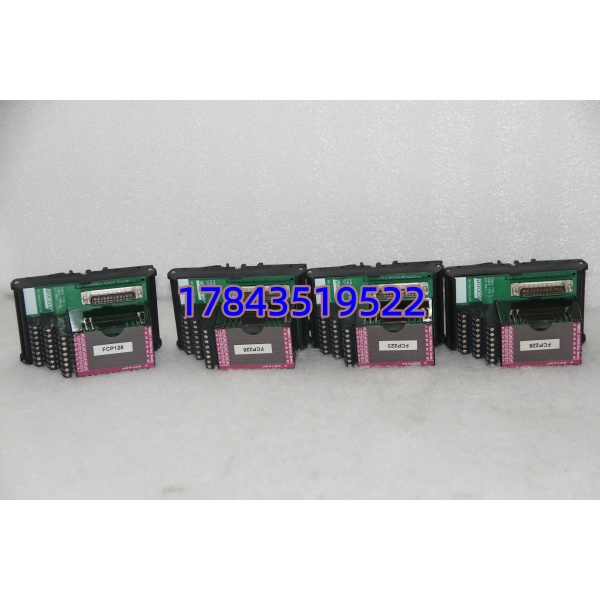

FOXBORO P0916CC（FBM237）是 I/A Series DCS 的高性能隔离型模拟量输入模块，作为系统与现场传感器、变送器的接口，精准采集电流信号并转换为数字量供控制器处理，是石化、电力、水处理、冶金等流程工业的核心信号采集单元。
模块提供8 路完全电气隔离的模拟量输入通道，每通道可软件配置为 4-20mA（默认）或 0-20mA，适配压力、温度、液位、流量等各类标准变送器。采用高精度 16 位 ADC，转换精度达 ±0.15% FS，支持 – 25%~+125% 超量程，满足宽范围信号采集需求。
具备通道级隔离（500VAC 1 分钟）与浪涌保护，有效抵御现场电磁干扰与共模电压，保障恶劣环境下信号稳定。支持模块冗余与热插拔，配合 FCP270/FCP280 控制器实现高可用系统，在线更换不中断控制。压铸铝外壳，IP20 防护，适应 G3 级工业环境。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | P0916CC（FBM237） |
| 功能 | 8 通道隔离模拟量输入 |
| 输入信号 | 4-20mA（默认）/ 0-20mA（可配置） |
| 通道数 | 8 路，每通道独立隔离 |
| 精度 | ±0.15%FS（25℃） |
| 分辨率 | 16 位 ADC |
| 隔离电压 | 通道间 / 通道对地 500VAC 1 分钟 |
| 超量程能力 | -25% ~ +125% |
| 采样周期 | 100ms（可配置） |
| 冗余支持 | 模块级冗余（1:1） |
| 热插拔 | 支持（冗余配置下不中断系统） |
| 电源 | 24VDC ±10%，功耗≤8.5W |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，压铸铝外壳（G3 级环境） |
| 尺寸（长 × 宽 × 高） | 140mm × 165mm × 45mm |
| 重量 | 约 0.6kg |
| 安装方式 | I/A Series 标准机架插槽 |
质量检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号、报关单
- 防伪识别：官网查询序列号，防伪标签完整
- 外观检查：无腐蚀、划痕、变形，端子无氧化、无松动
- 附件核对：原厂说明书、合格证、保修卡齐全
- 上机功能测试
- 测试环境：I/A Series 原装机架 + FCP270 控制器 + 冗余电源
- 通电自检：供电正常，无短路、无异常发热
- 配置下载：通道参数（信号类型 / 量程 / 滤波）可正常下载并保存
- 精度校准：接入 4mA/12mA/20mA 标准信号，误差≤±0.15% FS
- 隔离验证：通道间 / 通道对地 500VAC 耐压 1 分钟无击穿
- 冗余切换：主备模块切换无数据丢失，切换时间＜200ms
- 负载测试：8 通道满负载连续运行 24 小时，信号稳定无漂移
- 生成 Test Report，附精度测试数据与冗余切换日志
- 电气参数测试
- 绝缘电阻：500V 摇表≥10MΩ
- 接地连续性：＜0.5Ω
- 串口耐压：信号对地 500VAC 1 分钟无击穿
- 固件与配置验证
- 固件版本适配 I/A Series V6.5 + 系统
- 备份配置参数，存档通道设置照片
- 最终质检与包装
- 质检员签字，贴 QC Passed 标签
- 防静电袋密封，气泡膜包裹入加厚纸箱
- 附质检报告、合格证，全程可追溯
常见问题解答（FAQ）
Q1：P0916CC 支持 HART 信号吗？
A：标准版本不支持 HART，仅支持 4-20mA 模拟信号。需 HART 功能时，需选用 FBM239（P0917CA）HART 模拟量输入模块。
Q2： 的 8 个通道可以独立配置不同信号类型吗？
A：可以。每个通道独立配置，例如通道 1-4=4-20mA，通道 5-8=0-20mA，灵活适配多类型变送器。
Q3： 能测量电阻信号（如 PT100）吗？
A：不能直接测量。 仅接收电流信号，PT100 需先经温度变送器转换为 4-20mA，再接入本模块；或选用 FBM230（P0914XX）热电阻输入模块。
Q4：更换 后需要重新组态吗？程序会丢失吗？
A：同型号替换无需重新组态，配置存在控制器，模块不存数据。更换后系统自动识别加载参数，上电即运行；固件版本不同时建议核对兼容性。
Q5：质保期多久？出现质量问题怎么处理？
A：12 个月质保（自发货日起），全新原装，支持原厂溯源。
- 质保范围：非人为硬件故障、出厂缺陷导致的信号异常、通道损坏
- 不含范围：静电击穿、进水、超压、摔落、线缆接错等人为损坏
- 售后流程：故障提供照片 / 视频，远程协助诊断；1 年内非人为故障，免费更换或维修，承担往返运费。
