描述
产品深度介绍
Foxboro P0916BX 是 I/A Series DCS 中 FBM216 模拟输入模块的专用端子板（TA），作为现场传感器与控制模块间的信号接口单元。它负责 8 路 4-20mA 模拟信号的接入、滤波、隔离与防雷保护，原生支持 HART 协议，可读取智能仪表的数字诊断与参数，是化工、电力、油气等流程工业的标准配置。
硬件采用高密度接线端子 + 压铸铝底座，支持 单 / 冗余配置，与 FBM216 无缝配对。具备 2kV 电气隔离与 浪涌保护，适应 G3 级恶劣环境（粉尘、湿气、强电磁干扰），确保信号长期稳定。

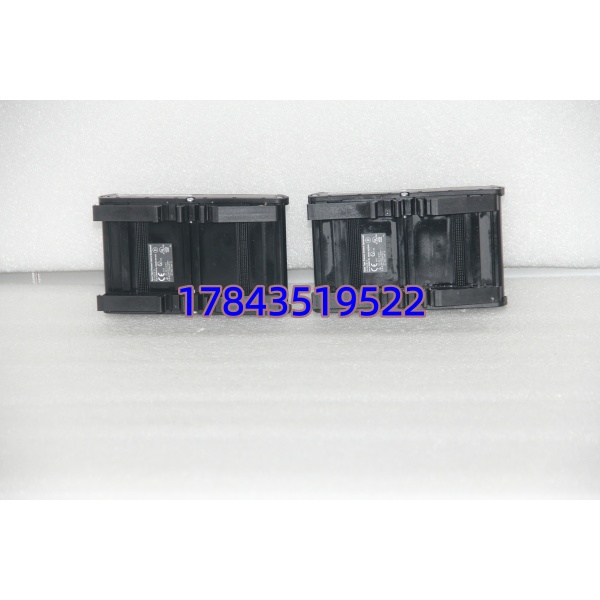

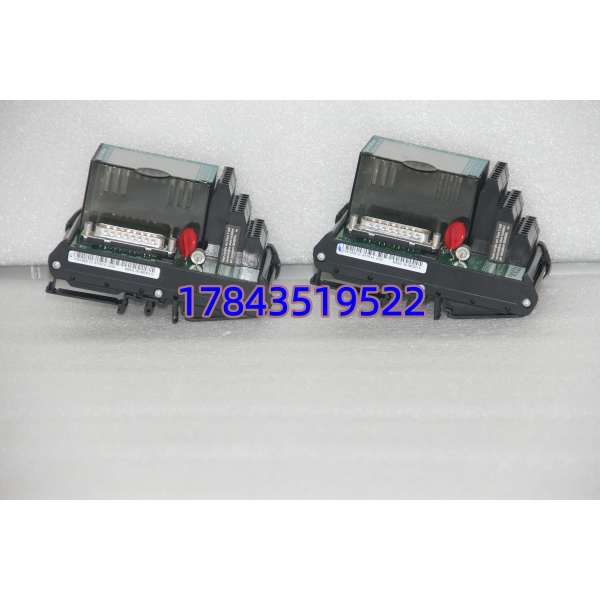

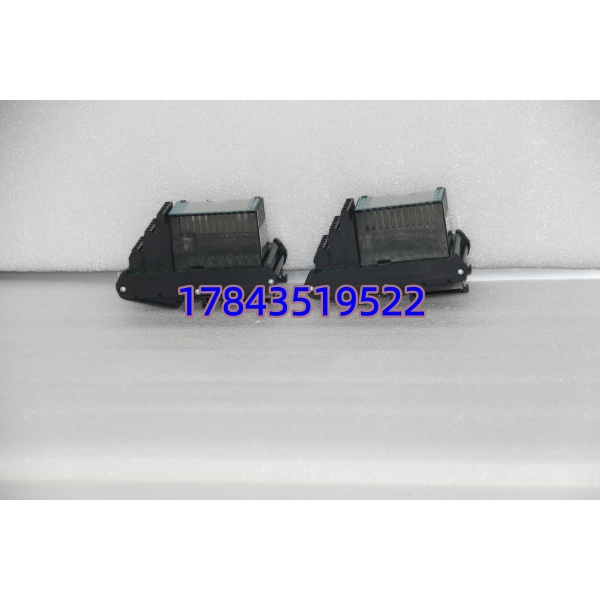

P0916BX
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | P0916BX（端子板 TA） |
| 适配模块 | FBM216（P0922VV），8 路模拟输入 |
| 信号类型 | 4-20mA DC，支持 HART |
| 通道数 | 8 路差分输入 |
| 隔离 | 2kV CAT III，通道间隔离 |
| 电源 | 24VDC ±10%，功耗 ≤8.5W |
| 工作温度 | 0°C ~ +60°C（存储 -40°C ~ +85°C） |
| 防护 / 认证 | IP20；CE、UL、ATEX；G3 级环境 |
| 尺寸 / 重量 | 140×165×45mm；约 0.6kg |
安装与接线指南
阶段一：准备（5 分钟）
- 安全：切断系统与现场电源，防静电手环。
- 工具：十字螺丝刀、万用表、HART 手操器。
阶段二：端子板安装（10 分钟）
- 底座：卡入 I/A 标准背板，与 FBM216 一一对应。
- 冗余：关键回路成对安装，主备 FBM216 共用一对 TA。
- 固定：卡扣锁紧，确保接触可靠。
阶段三：现场接线（20 分钟）
- 信号：8 路 4-20mA 仪表线接端子 1–16，极性 A+ B-。
- HART：每路并联 HART 手操器，读取仪表地址 / 诊断。
- 屏蔽：电缆屏蔽层单端接地（控制柜侧），减少干扰。
- 校验：万用表测回路电阻（250Ω），确认无短路 / 开路。
阶段四：上电配置与测试（15 分钟）
- 通电：24VDC 供电，PWR 灯常亮。
- 组态：I/A 系统添加 FBM216，启用 HART 通道。
- 信号：读 4-20mA 对应 0–100% 量程，核对实时值。
- 冗余：切换主备 ，信号无扰动。
常见问题解答（FAQ）
Q1: P0916BX 与 FBM216 的关系？A: P0916BX 是 的专用端子板（TA），不能独立工作，必须与 配对使用，负责现场接线与信号调理。
Q2: 支持 HART 吗？能读仪表参数吗？A: 完全支持 HART 协议，可通过 I/A 系统或手操器读取智能仪表（如压力 / 温度变送器）的地址、量程、诊断信息。
Q3: 可以和其他 FBM 模块混用吗？A: ，与 FBM207/223/224 等引脚 / 定义不兼容，不可互换。
Q4: 质保多久？售后有保障吗？A: 提供 12 个月质保，覆盖非人为硬件故障；可提供出厂测试报告、序列号溯源及远程技术支持。
