产品深度介绍

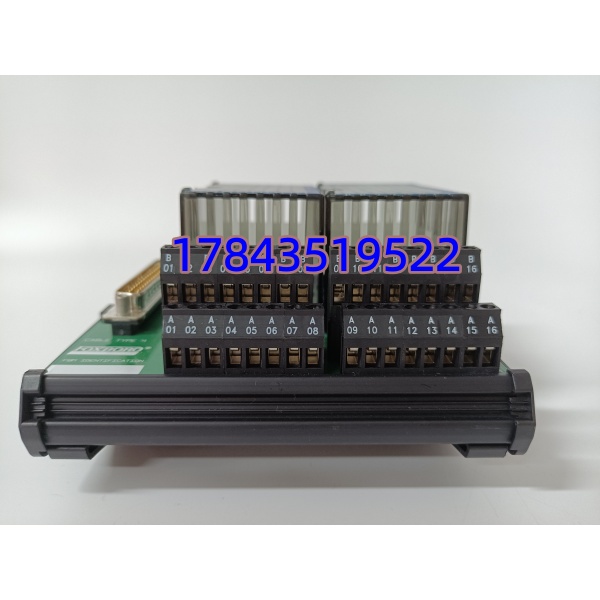

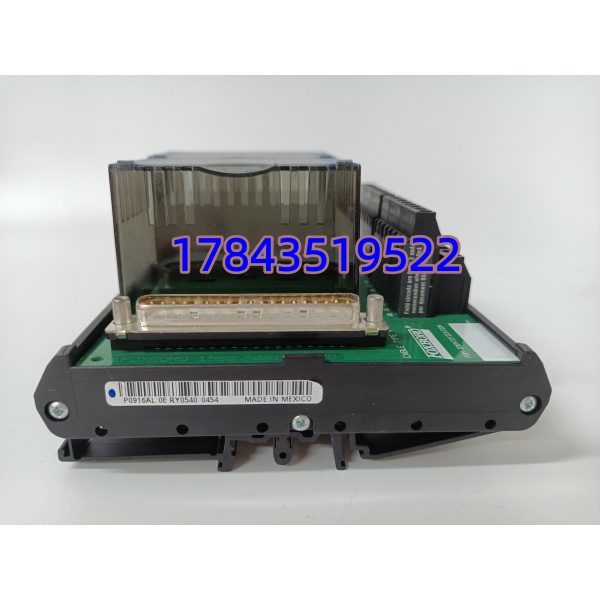

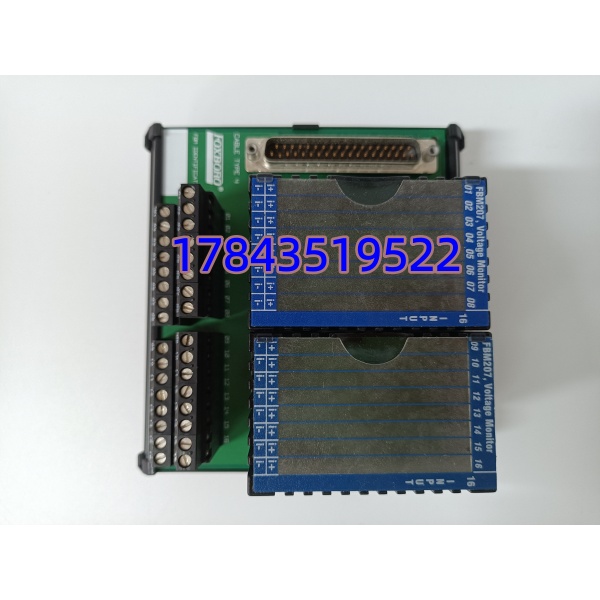

FOXBORO P0916PH、P0916AL 是 I/A DCS 系统 FBM200 系列输入输出模块专用背部端子底座，安装在控制柜背板导轨，一端通过专用排线对接 FBM 卡件，另一端分出多组螺钉端子，接入现场 4-20mA 变送器、24V 电磁阀、开关触点线缆。端子板自带简易 RC 滤波电路，削弱现场电机、变频器带来的工频干扰，通道分组隔离布线，区分模拟量、数字量回路；P0916PH 为通用短端子款，常规中小型机柜标配；P0916AL 端子排布加长，预留更多分线点位，适配管线多、分支复杂的大型装置。整体阻燃 PCB 基板，耐受 G3 腐蚀工况，是化工、油气、电厂老旧 Foxboro DCS 现场接线故障替换刚需备件。
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 型号区分 | P0916PH：标准基础端子底座；P0916AL：加长拓展端子底座 |
| 适配卡件 | FBM201/FBM202/FBM203/FBM207/FBM215 全系列 200 型现场总线模块 |
| 接线方式 | 压缩式螺钉端子，适配 0.5~2.5mm² 工业线缆 |
| 信号兼容 | 4~20mA 模拟量、0~10V 电压、24V 直流开关触点信号 |
| 抗干扰设计 | 板载 RC 低通滤波，抑制 50/60Hz 工业电磁干扰 |
| 安装方式 | 标准 35mm DIN 背板导轨卡扣固定 |
| 绝缘耐压 | 通道间、端子对地 1000V RMS 隔离 |
| 工作温区 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 环境等级 | ISA G3 防腐，5~95% 无凝露湿度 |
| 配套配件 | FBM 模块专用对接扁平排线、端子卡扣、固定支架 |
| 整机功耗 | 无源端子板，无需额外供电 |
技术避坑指南
1. P0916PH/AL 混用未预留分线端子，现场线缆无处排布
真实案例：炼油装置原有加长款 P0916AL，更换时选用标准 P0916PH，端子位不足，线缆强行并接造成接触不良，温度信号全天跳变，停工半天重新更换加长端子板。避坑要点：拆机前拍照清点端子布线数量，分支多的装置统一选用 P0916AL；小型简单回路使用 P0916PH。
2. FBM 对接排线暴力拉扯，塑料卡扣断裂通讯全断
这是现场最高频低级失误，运维人员直接硬扯排线，卡扣碎裂，整套 FBM 模块通道全部失联，工艺监控中断。避坑要点：插拔排线必须先按压两侧塑料卡扣释放锁止，再平稳抽出，禁止直接拉扯排线本体。
3. 未旁路联锁直接拆线，触发装置 ESD 停车
问题：更换端子板前省略联锁旁路，模拟量信号瞬时中断，DCS 判定仪表故障，执行联锁停机，整套装置负荷下降。避坑要点：标准化作业第一步完成回路联锁旁路，工艺人员全程监护，确认旁路生效、装置处于安全状态再拆线。
4. 强弱电线缆同槽布线，模拟量数值持续漂移
真实案例：电厂机柜将风机动力线缆与温度变送器信号线同线槽，端子未分区，温度曲线全天无规律跳变，反复排查后重新分槽布线恢复稳定。避坑要点：模拟量仪表线缆与 220V 动力线缆分开线槽，端子板上强弱电通道分区排布，减少电磁耦合干扰。
5. 端子螺钉紧固力度不当，长期运行发热断线
问题：螺钉过松导致接触电阻升高发热，过紧压断线缆铜丝，运行一段时间后通道无信号，频繁上门返工。避坑要点：端子螺钉适度拧紧，以线缆无滑动为准；每半年机柜巡检时统一复紧所有端子螺钉。
