产品深度介绍

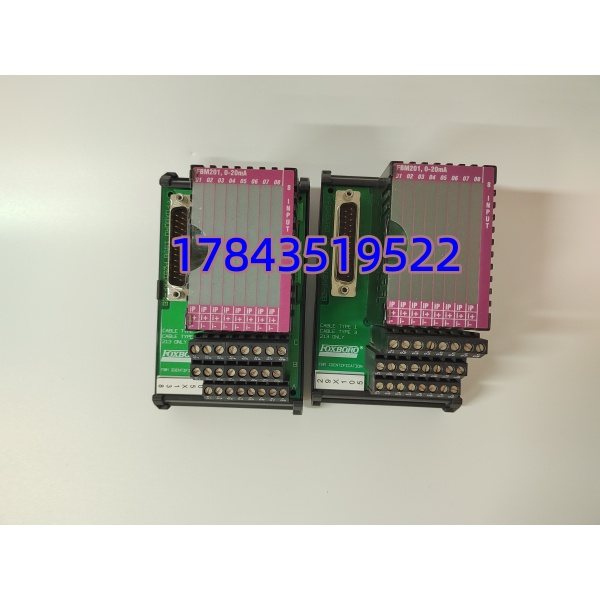

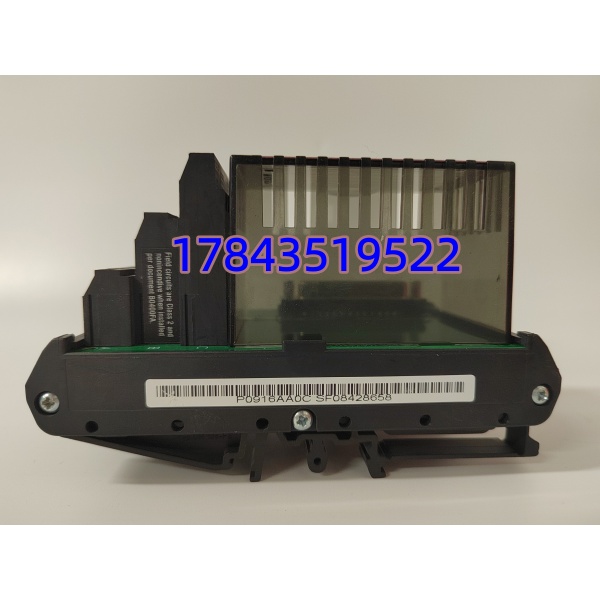

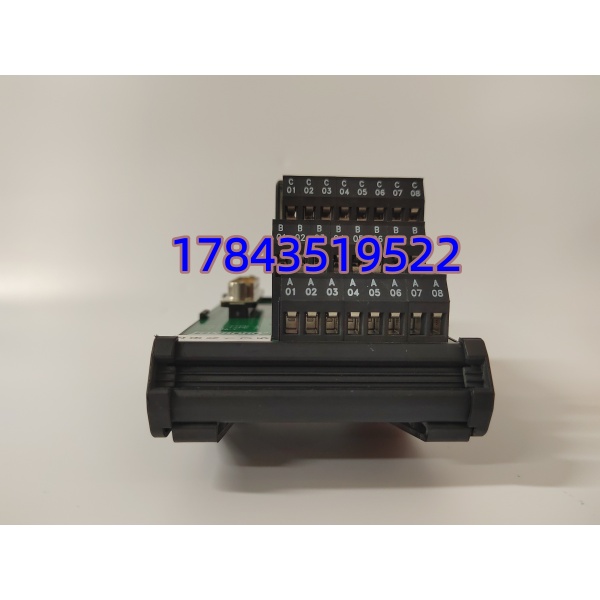

FOXBORO P0916AA 是 I/A 系列 DCS 系统专用配套端子底座，主要搭配 FBM203 模拟量输入模块使用，安装于 DIN 导轨，作为现场线缆与 FBM 主控卡件的中间转接载体。
底座集成分线端子、信号滤波回路与隔离电路，可接入 4-20mA 变送器、热电偶、电压型仪表；一体式卡扣设计，可快速拆装，每路通道独立端子标识，便于现场布线检修。外壳抗粉尘、抗电磁干扰，适配化工、火电、冶金连续工况，是老旧 I/A 系统改造、停机抢修常用替换备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 适配模块 | FBM203 模拟量输入卡件 |
| 通道数量 | 8 路独立信号通道 |
| 背板接口 | DB37 公头连接器 |
| 隔离耐压 | 500 Vrms 通道间电气隔离 |
| 额定信号 | 4-20mA、0-10V、热电偶信号 |
| 安装方式 | 35mm 标准 DIN 导轨卡扣安装 |
| 工作供电 | 由 FBM 背板总线馈电，无需额外电源 |
| 整机功耗 | 最大 1.2 W |
| 工作环境温度 | 0 ℃ ~ 60 ℃ |
| 存储温度 | -20 ℃ ~ 70 ℃ |
| 防护等级 | IP20（控制柜内使用） |
| 兼容同系列型号 | P0916AE、P0916PH、P0916PW |
| 适配系统 | Foxboro I/A Series DCS 分布式控制系统 |
技术避坑指南
1. 未拍照记录线缆，接线错位返工（最高发故障）
问题：更换底座时仅凭记忆接线，通道正负、仪表编号混淆，整条回路无监控数据。
避坑要点：断电拆卸前多角度拍摄端子全貌，每根线缆对应通道做好纸质标签；禁止凭经验直接拆线。真实案例：化工车间维修人员未拍照，更换后 6 路液位仪表全部失准，停机排查 2.5 小时重新核对接线。
2. 屏蔽线缆两端同时接地
问题：现场仪表端、控制柜端屏蔽层双端接地，形成环流，模拟量数值持续波动跳变，工艺曲线失真。
避坑要点：所有 4-20mA 信号线屏蔽层仅控制柜单端接地，现场仪表侧屏蔽层悬空。
3. 无防静电操作损坏内部采样电路
问题：秋冬干燥环境徒手触碰底座 PCB，静电击穿通道隔离芯片，单路或多路永久失效。
避坑要点：拆封、拆装全程佩戴防静电手环，操作放置防静电垫；闲置底座长期密封存放防静电袋，禁止裸露放置金属柜体表面。警示：现场工程师无防护直接拆装，3 路模拟通道烧毁，原厂订货周期 6 周，装置监控缺失造成工艺风险。
4. 混淆 P0916 系列不同后缀底座
问题：P0916AA、PH、PW 外形相近，但通道定义、背板针脚存在差异，混用后信号采集错乱。
避坑要点：替换前核对原底座完整型号后缀，查阅 I/A 原厂端子硬件手册，不可仅看 P0916 前缀直接替换。
5. DIN 导轨卡扣未锁紧长期震动松脱
问题：设备长期振动工况下，底座卡扣未完全卡紧，DB37 接头缓慢松脱，回路间歇性断线报警。
避坑要点：安装完成后轻拉底座确认无晃动，定期巡检卡扣紧固状态；震动剧烈工况增加扎带辅助固定底座。
