描述
产品详情

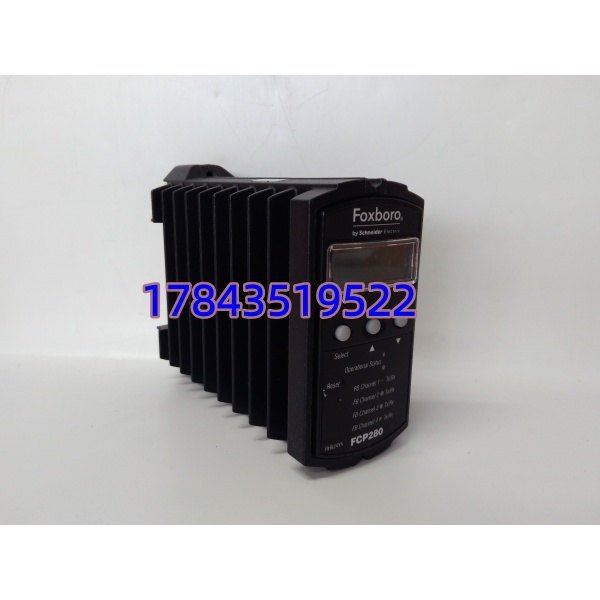

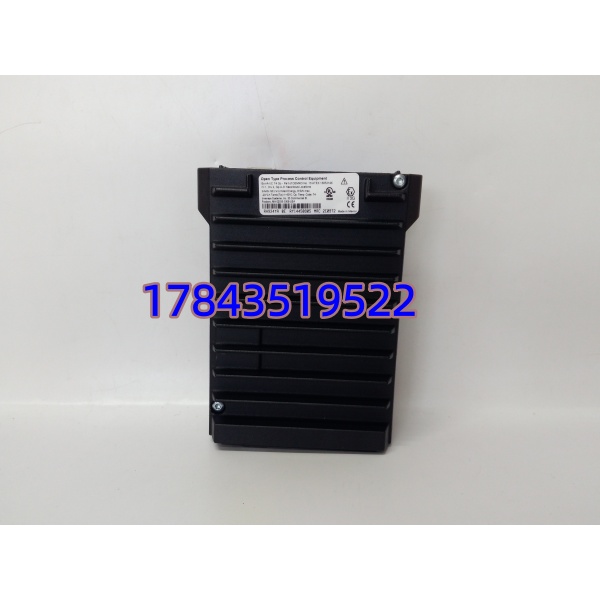

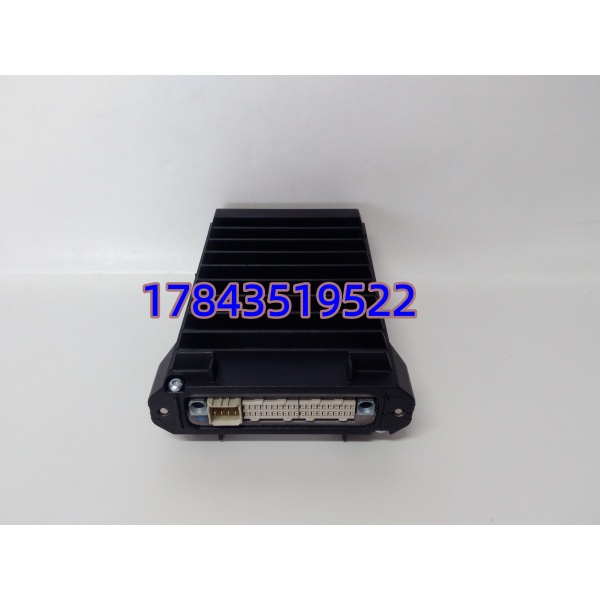

・型号：FCP280 RH924YA
・品牌：Foxboro
・系列：I/A Series Evo FCP280 现场控制处理器
规格参数
| 参数项 | 技术指标 |
|---|---|
| 核心处理器 | 双核 PowerPC 440 |
| 运行内存 | 54MB SDRAM |
| 程序闪存 | 8MB Flash，本地存储控制组态 |
| 功能块处理速度 | 16000 块 / 秒 |
| 最大挂载 IO | 128 块 200 系列 FBM，兼容 100/200 混装 |
| 现场总线速率 | 2Mbps HDLC，向下兼容 268Kbps 老总线 |
| 控制网络 | 双路 100Mbps 冗余以太网（光纤 / 铜缆） |
| 串行接口 | 2×RS232、1×RS485 |
| 冗余模式 | 成对容错运行，位同步校验，无扰切主备 |
| 自托管模式 | 脱离上位站仍可独立执行回路控制 |
| 工作温度 | -40℃ ~ +70℃，支持现场无通风柜安装 |
| 环境等级 | G3 防腐，压铸铝散热外壳 |
| 供电需求 | 24VDC 背板供电，整机功耗≤11W |
| 配套底板 | RH924YA 专用双槽容错底板 |
| 软件要求 | 系统软件版本 V9.0 及以上 |
| 防护等级 | IP20 柜内安装 |
| 认证标准 | CE、Class I Div2 防爆认证 |
| 自带面板 | LCD 状态显示屏 + 3 颗操作按键 |
产品介绍
FCP280 RH924YA 是 Foxboro Evo 系统新一代现场主控 CPU，作为整套 IO 子系统运算核心，负责现场模拟量、开关量采集运算，执行 PID 调节、批量顺控、电机逻辑、联锁保护等全部控制算法，通过高速现场总线驱动 FBM 系列 IO 卡件paresource…。 对比前代 FCP270，它无需额外 FEM100 转换模块即可兼容新旧 100/200 系列 IO，单台挂载 IO 数量提升四倍；成对冗余架构采用位匹配同步校验，切换时不会向现场下发错误指令。原厂全新量产已收缩，存量装置运维多依靠拆机翻新备件，可直接替换 FCP270、ZCP270，原有控制数据库可直接导入，无需重新组态。
应用场景与行业案例
痛点切入
我在现场见过不少老款 FCP270 控制器，IO 点位超过 40 块后扫描周期拉长，温度调节回路频繁震荡；无本地闪存的老 CPU，上位服务器停机后整套装置失去自动控制，只能人工手动操作。 普通单 CPU 配置一旦主控故障，整套工段直接失去联锁保护，短时间内极易引发超温、超压跳机，大型装置停机损失很高。
典型场景
- 大型炼化联合装置分控单元：一套 FCP280 管理精馏、加热炉全流程 IO，冗余配置保障连续生产不中断。
- 火电锅炉辅控系统：统筹炉膛温度、风量、水位多回路调节，支持复杂前馈、串级控制逻辑。
- 化工精细化工批量反应釜：内置批量顺控功能块，自动完成投料、升温、保温、出料全流程。
- 油气长输管道站场：现场防爆控制柜直接安装，偏远站房无中控服务器时维持本地自动调节。
- 垃圾焚烧、冶金余热电厂：高温多粉尘柜内环境，宽温工作区间适配夏季高温工况。
真实案例
西北某 60 万吨甲醇装置，原工段使用 4 台 FCP270，每台仅能带 28 块 IO，新增精馏测点后只能新增整套控制器，改造成本高。采购两台冗余 FCP280 RH924YA 备件，停机 8 小时完成底板与控制器替换，原有 FBM202、FBM242 等 IO 卡直接复用，控制组态一键导入。改造后单台控制器承载 112 块 IO，扫描周期稳定 200ms 以内，上位服务器检修期间装置自动控制正常运行，全年未出现 CPU 过载告警。
